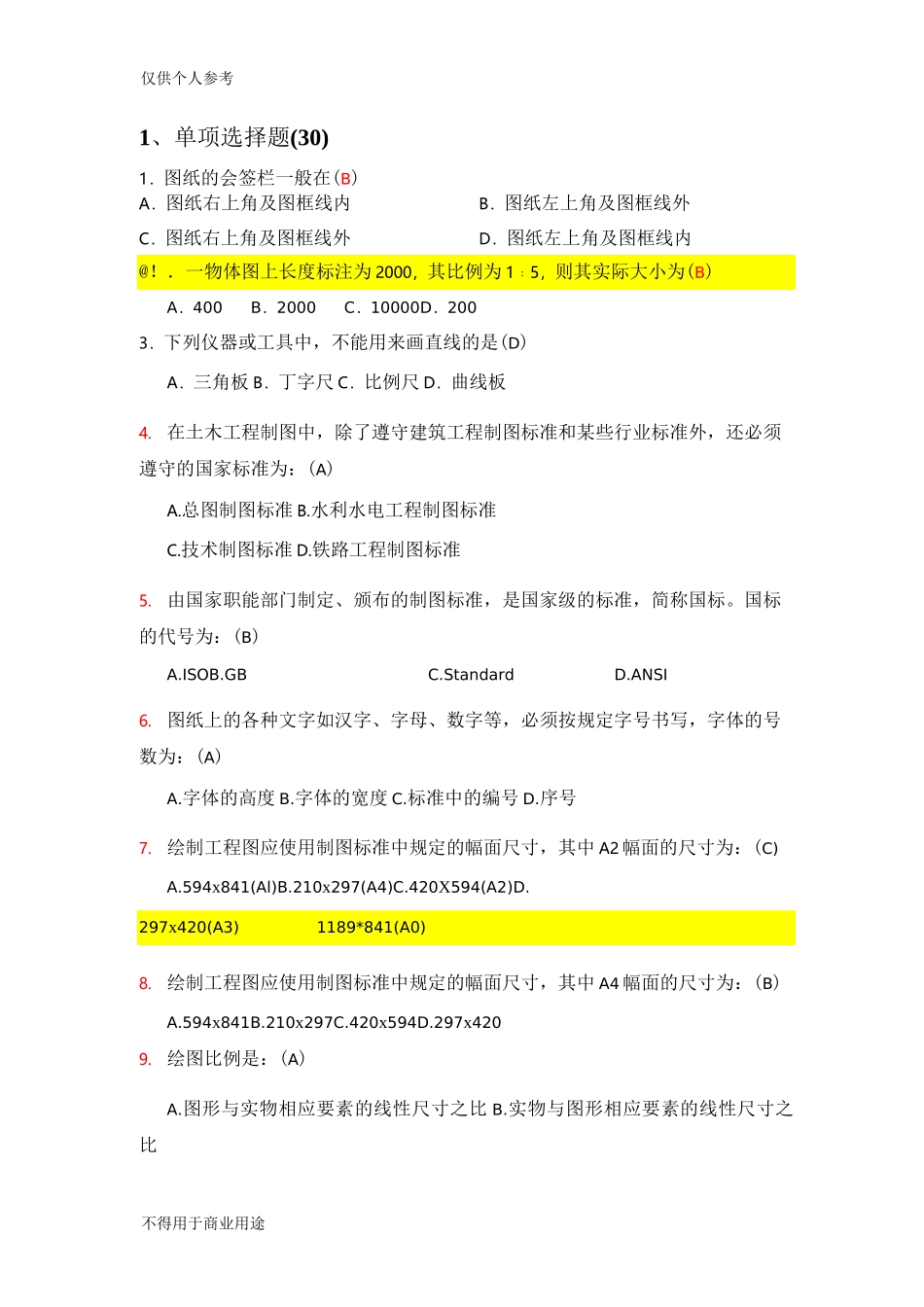

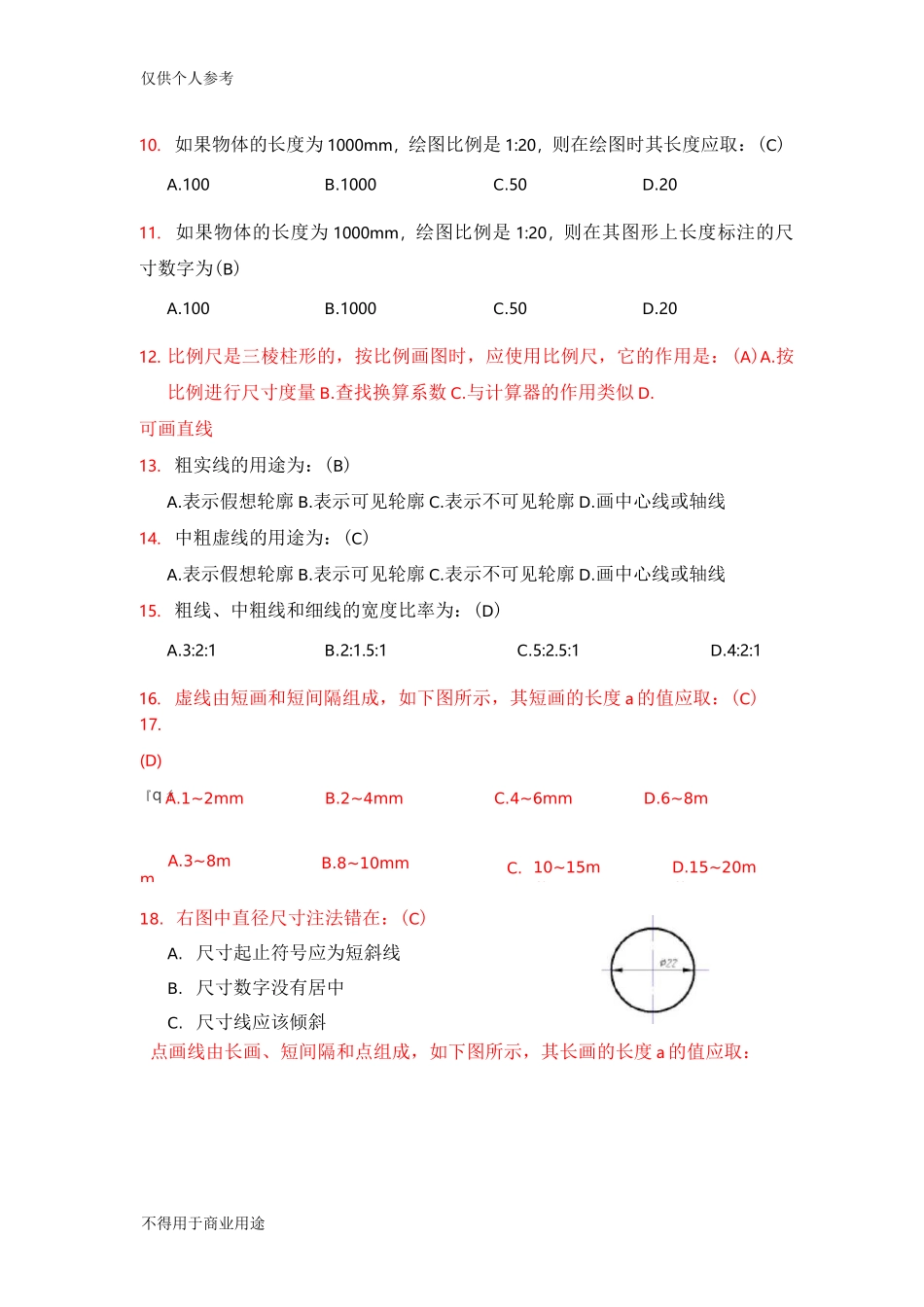

不得用于商业用途仅供个人参考1、单项选择题(30)1．图纸的会签栏一般在(B)A．图纸右上角及图框线内C．图纸右上角及图框线外B．图纸左上角及图框线外D．图纸左上角及图框线内@！．一物体图上长度标注为 2000，其比例为 1﹕5，则其实际大小为(B)A．400B．2000C．10000D．2003．下列仪器或工具中，不能用来画直线的是(D)A．三角板 B．丁字尺 C．比例尺 D．曲线板4.在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：(A)A.总图制图标准 B.水利水电工程制图标准C.技术制图标准 D.铁路工程制图标准5.由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。国标的代号为：(B)A.ISOB.GBC.StandardD.ANSI6.图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：(A)A.字体的高度 B.字体的宽度 C.标准中的编号 D.序号7.绘制工程图应使用制图标准中规定的幅面尺寸，其中 A2 幅面的尺寸为：(C)A.594x841(Al)B.210x297(A4)C.420X594(A2)D.297x420(A3)1189*841(A0)8.绘制工程图应使用制图标准中规定的幅面尺寸，其中 A4 幅面的尺寸为：(B)A.594x841B.210x297C.420x594D.297x4209.绘图比例是：(A)A.图形与实物相应要素的线性尺寸之比 B.实物与图形相应要素的线性尺寸之比不得用于商业用途仅供个人参考C.比例尺上的比例刻度D.图形上尺寸数字的换算系数不得用于商业用途仅供个人参考10. 如果物体的长度为 1000mm，绘图比例是 1:20，则在绘图时其长度应取：(C)A.100B.1000C.50D.2011. 如果物体的长度为 1000mm，绘图比例是 1:20，则在其图形上长度标注的尺寸数字为(B)A.100B.1000C.50D.2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：(A)A.按比例进行尺寸度量 B.查找换算系数 C.与计算器的作用类似 D.可画直线13. 粗实线的用途为：(B)A.表示假想轮廓 B.表示可见轮廓 C.表示不可见轮廓 D.画中心线或轴线14. 中粗虚线的用途为：(C)A.表示假想轮廓 B.表示可见轮廓 C.表示不可见轮廓 D.画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：(D)A.3:2:1B.2:1.5:1C.5:2.5:1D.4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度 a 的值应取：(C)点画线由长画、短间隔和点组成，如下图所示，其长画的长度 a 的值应取：18. 右图中直径尺寸注法错在：(C)A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D.15~20mm1...
