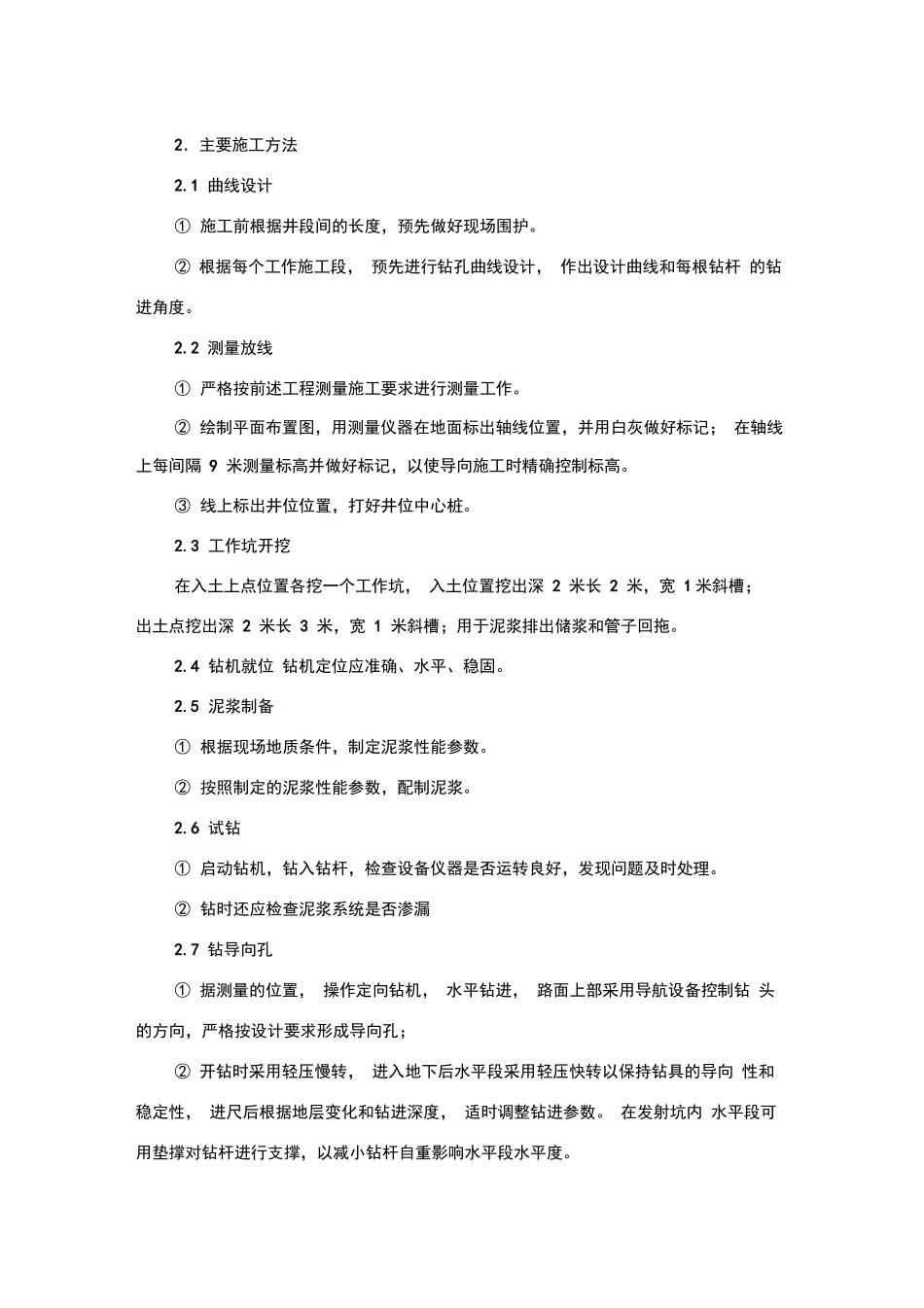

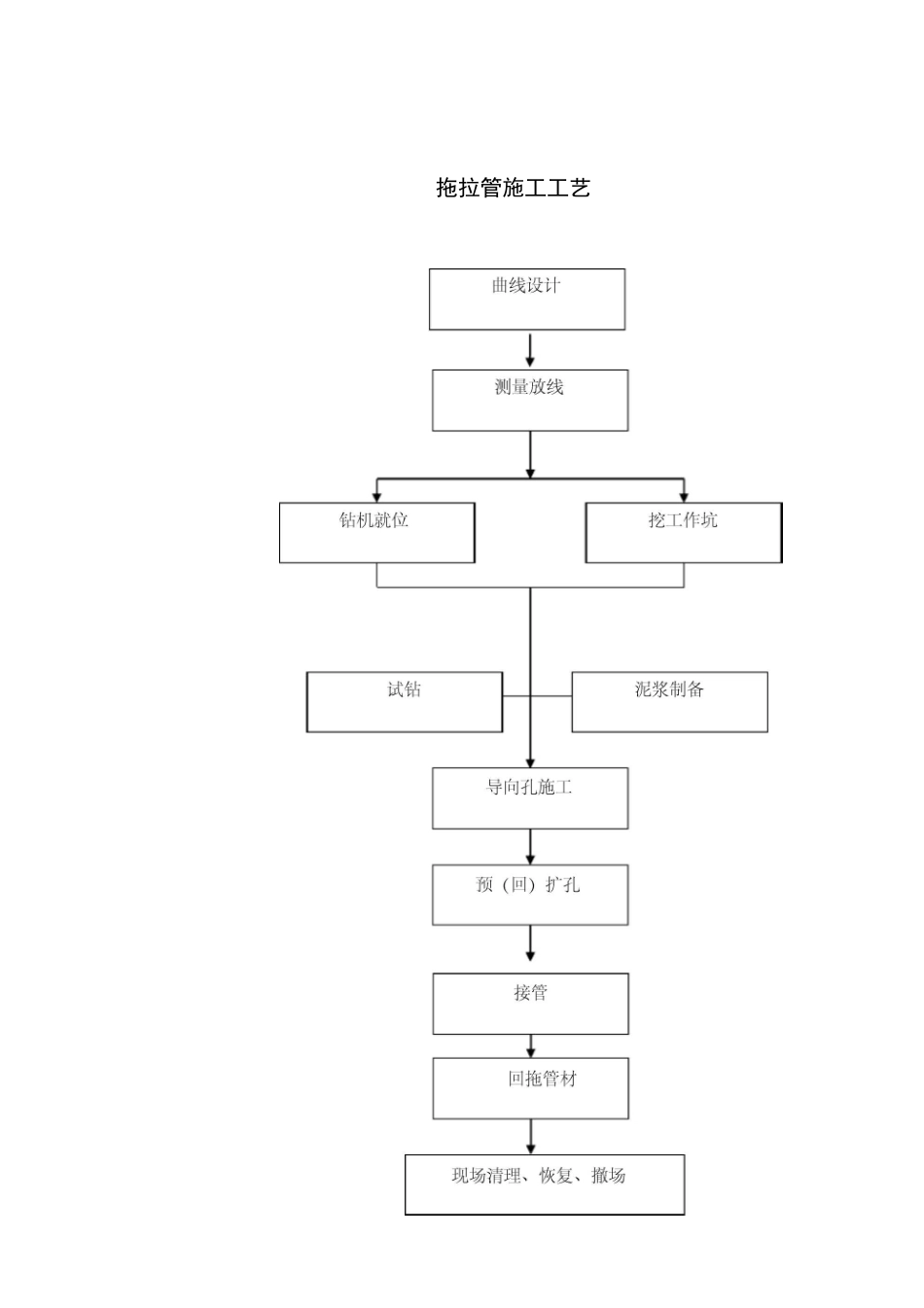

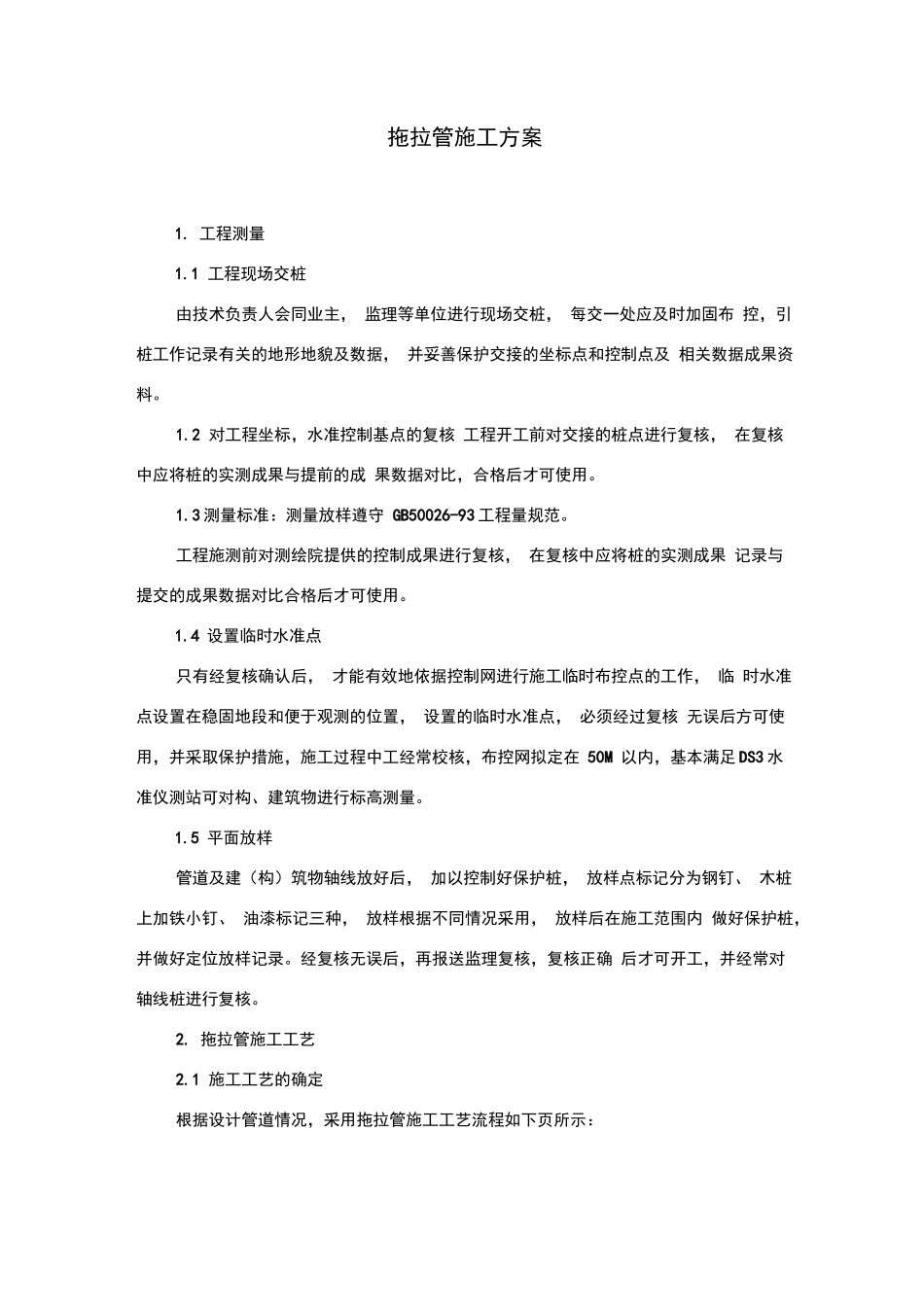

拖拉管施工方案1. 工程测量1.1 工程现场交桩由技术负责人会同业主， 监理等单位进行现场交桩， 每交一处应及时加固布 控，引桩工作记录有关的地形地貌及数据， 并妥善保护交接的坐标点和控制点及 相关数据成果资料。1.2 对工程坐标，水准控制基点的复核 工程开工前对交接的桩点进行复核， 在复核中应将桩的实测成果与提前的成 果数据对比，合格后才可使用。1.3 测量标准：测量放样遵守 GB50026-93 工程量规范。工程施测前对测绘院提供的控制成果进行复核， 在复核中应将桩的实测成果 记录与提交的成果数据对比合格后才可使用。1.4 设置临时水准点只有经复核确认后， 才能有效地依据控制网进行施工临时布控点的工作， 临 时水准点设置在稳固地段和便于观测的位置， 设置的临时水准点， 必须经过复核 无误后方可使用，并采取保护措施，施工过程中工经常校核，布控网拟定在 50M 以内，基本满足 DS3 水准仪测站可对构、建筑物进行标高测量。1.5 平面放样管道及建（构）筑物轴线放好后， 加以控制好保护桩， 放样点标记分为钢钉、 木桩上加铁小钉、 油漆标记三种， 放样根据不同情况采用， 放样后在施工范围内 做好保护桩，并做好定位放样记录。经复核无误后，再报送监理复核，复核正确 后才可开工，并经常对轴线桩进行复核。2. 拖拉管施工工艺2.1 施工工艺的确定根据设计管道情况，采用拖拉管施工工艺流程如下页所示：拖拉管施工工艺2．主要施工方法2.1 曲线设计① 施工前根据井段间的长度，预先做好现场围护。② 根据每个工作施工段， 预先进行钻孔曲线设计， 作出设计曲线和每根钻杆 的钻进角度。2.2 测量放线① 严格按前述工程测量施工要求进行测量工作。② 绘制平面布置图，用测量仪器在地面标出轴线位置，并用白灰做好标记； 在轴线上每间隔 9 米测量标高并做好标记，以使导向施工时精确控制标高。③ 线上标出井位位置，打好井位中心桩。2.3 工作坑开挖在入土上点位置各挖一个工作坑， 入土位置挖出深 2 米长 2 米，宽 1 米斜槽； 出土点挖出深 2 米长 3 米，宽 1 米斜槽；用于泥浆排出储浆和管子回拖。2.4 钻机就位 钻机定位应准确、水平、稳固。2.5 泥浆制备① 根据现场地质条件，制定泥浆性能参数。② 按照制定的泥浆性能参数，配制泥浆。2.6 试钻① 启动钻机，钻入钻杆，检查设备仪器是否运转良好，发现问题及时处理。② 钻时还应检查泥浆系统是否渗漏2.7 钻导向...
