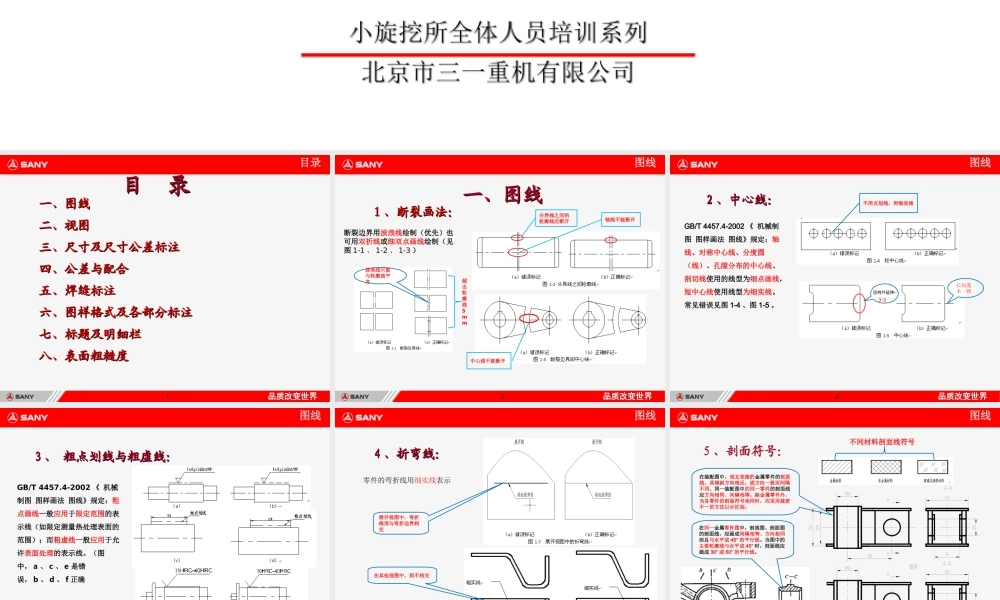

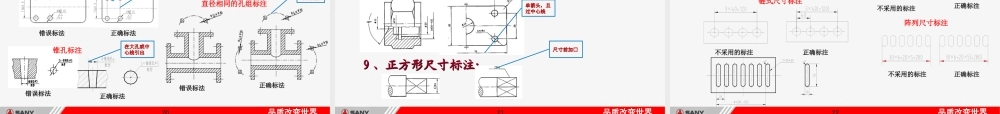

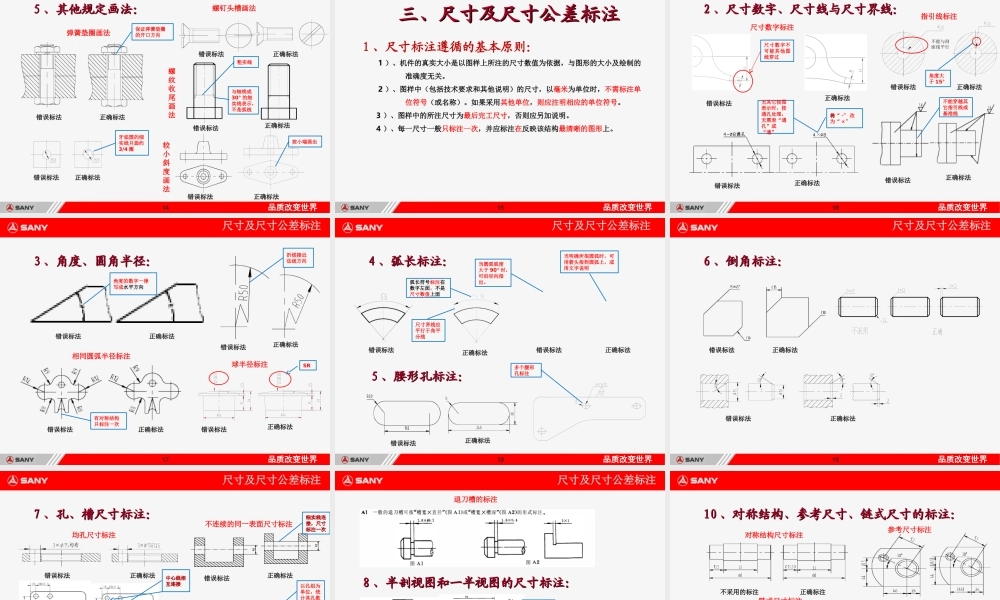

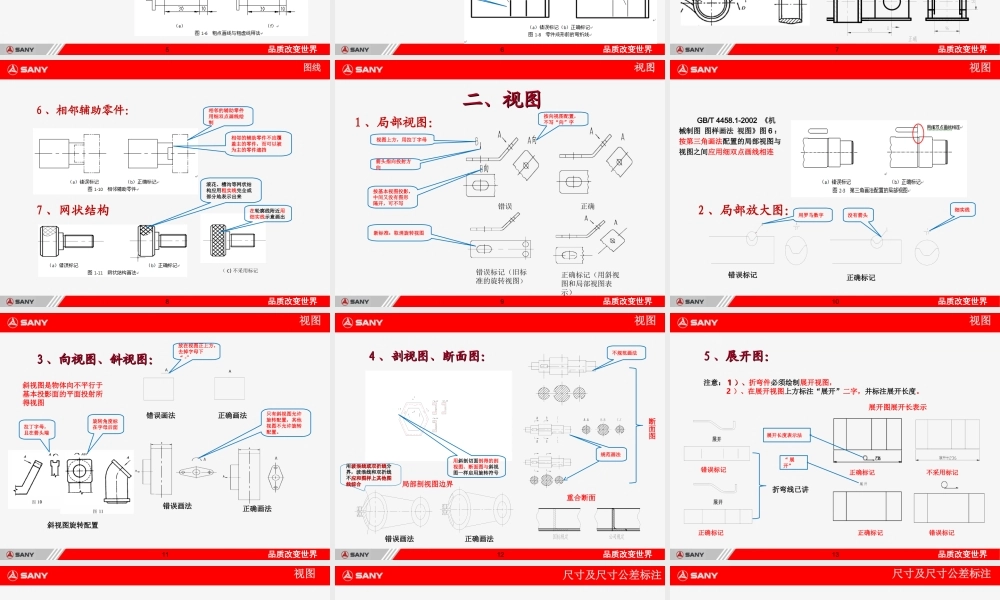

小旋挖所全体人员培训系列小旋挖所全体人员培训系列北京市三一重机有限公司北京市三一重机有限公司《机械制图常见错误培训》品质改变世界1目录一、图线一、图线二、视图二、视图三、尺寸及尺寸公差标注三、尺寸及尺寸公差标注四、公差与配合四、公差与配合五、焊缝标注五、焊缝标注六、图样格式及各部分标注六、图样格式及各部分标注七、标题及明细栏七、标题及明细栏八、表面粗糙度八、表面粗糙度目 录目 录品质改变世界3图线11 、断裂画法：、断裂画法：一、图线一、图线断裂边界用波浪线绘制（优先）也可用双折线或细双点画线绘制（见图 1-1 、 1-2 、 1-3 ）波浪线只能与轮廓线平齐 超出轮廓线5mm分界线之间的轮廓线应断开轴线不能断开中心线不能断开品质改变世界4图线 22 、中心线：、中心线： GB/T 4457.4-2002 《 机械制图 图样画法 图线》规定：轴线、对称中心线、分度圆（线）、孔隙分布的中心线、剖切线使用的线型为细点画线，短中心线使用线型为细实线。常见错误见图 1-4 、图 1-5 。3-5长短基本一致不用点划线，用细实线品质改变世界5图线 33 、、 粗点划线与粗虚线：粗点划线与粗虚线：GB/T 4457.4-2002 《 机械制图 图样画法 图线》规定：粗点画线一般应用于限定范围的表示线（如限定测量热处理表面的范围）；而粗虚线一般应用于允许表面处理的表示线。（图中， a 、 c 、 e 是错误， b 、 d 、 f 正确品质改变世界6图线44 、折弯线：、折弯线：零件的弯折线用细实线表示展开视图中，弯折线须与弯折边界相交在其他视图中，则不相交品质改变世界7图线5 、剖面符号： 不同材料剖面线符号在装配图中，相互邻接的金属零件的剖面线，其倾斜方向相反，或方向一致而间隔不同。同一装配图中的同一零件的剖面线应方向相同、间隔相等。除金属零件外，当各零件的剖面符号相同时，应采用疏密不一的方法以示区别。在同一金属零件图中，剖视图、剖面图的剖面线，应画成间隔相等、方向相同而且与水平成 45° 的平行线。当图中的主要轮廓线与水平成 45° 时，剖面线应画成 30° 或 60° 的平行线。品质改变世界8图线6 、相邻辅助零件：相邻的辅助零件用细双点画线绘制相邻的辅助零件不应覆盖主的零件，而可以被为主的零件遮挡7 、网状结构滚花、槽沟等网状结构应用粗实线完全或部分地表示出来（ c) 不采用标记在轮廓线附近用细实线示意画出品质改变世界9视图1 、局部视图：二、视图二、视...
