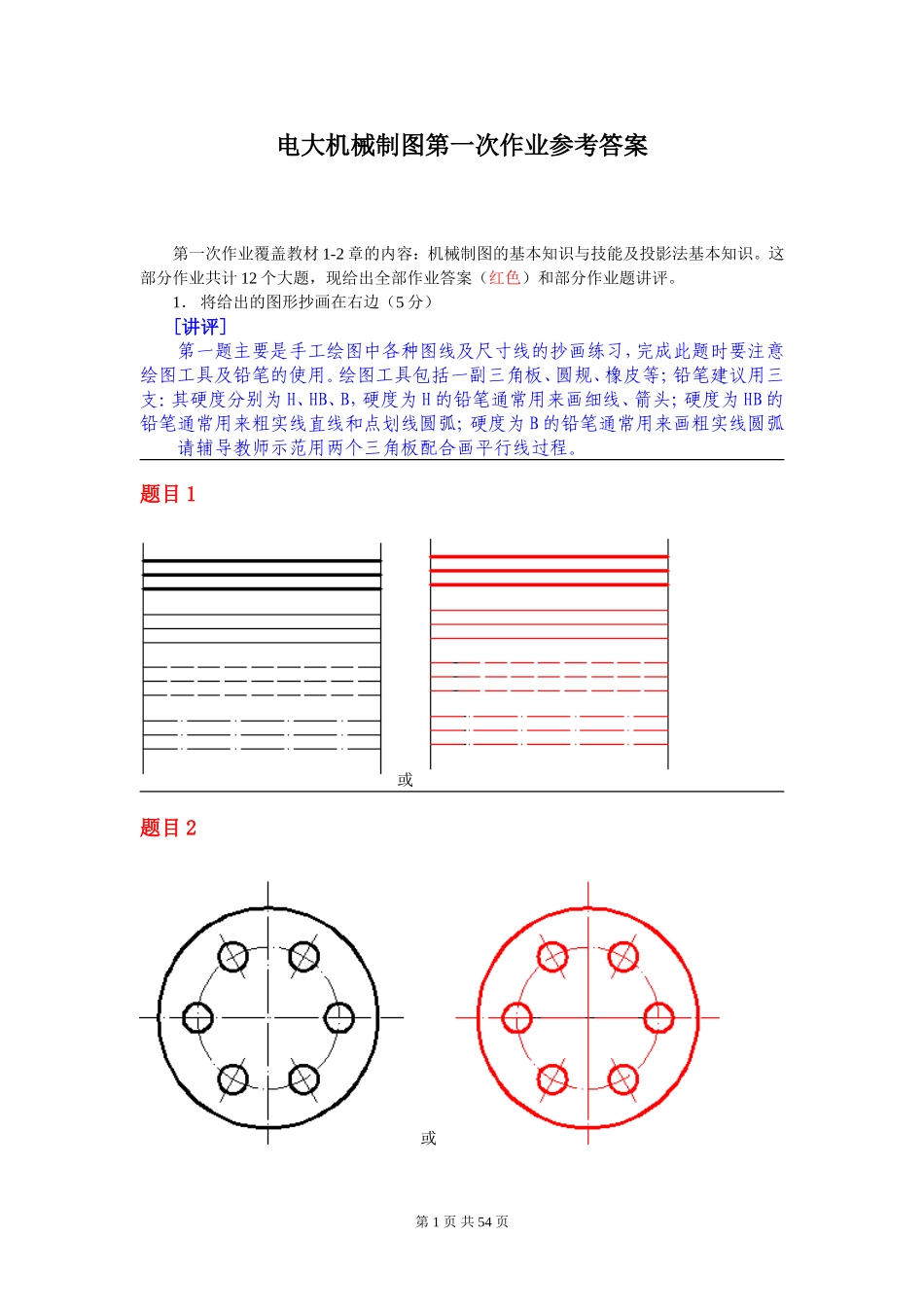

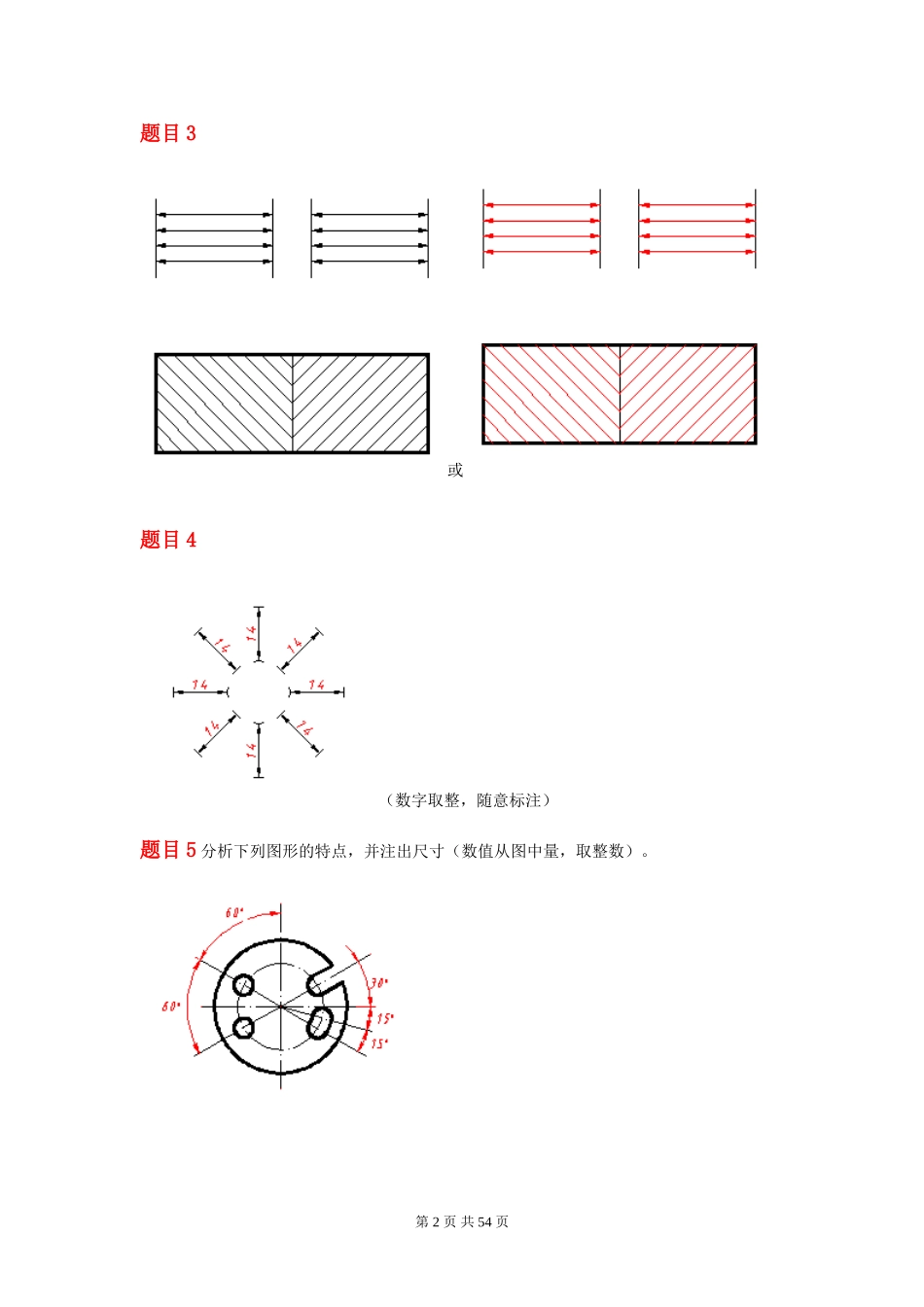

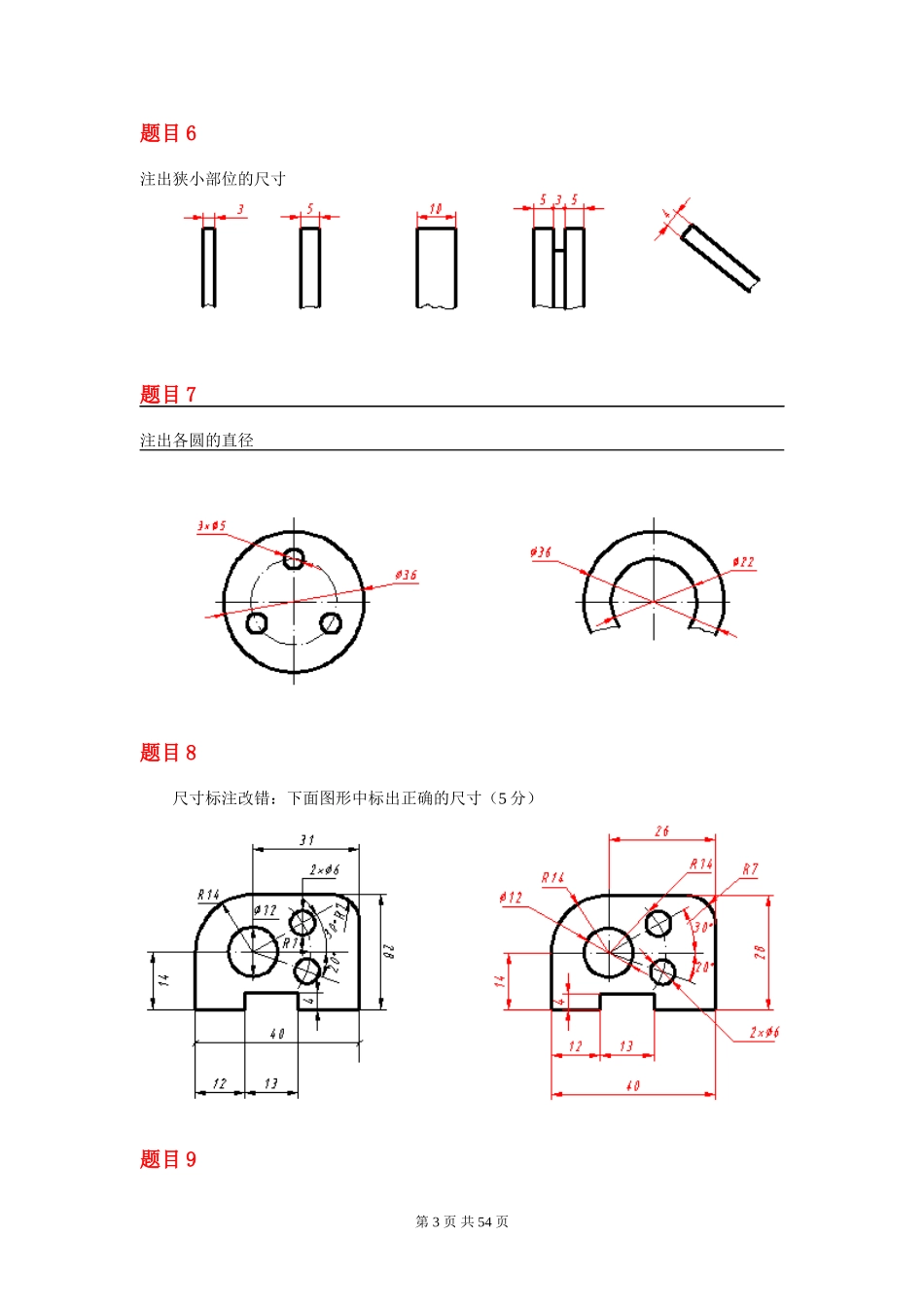

电大机械制图第一次作业参考答案 第一次作业覆盖教材 1-2 章的内容：机械制图的基本知识与技能及投影法基本知识。这部分作业共计 12 个大题，现给出全部作业答案（红色）和部分作业题讲评。1． 将给出的图形抄画在右边（5 分）[讲评]第一题主要是手工绘图中各种图线及尺寸线的抄画练习，完成此题时要注意绘图工具及铅笔的使用。绘图工具包括一副三角板、圆规、橡皮等；铅笔建议用三支：其硬度分别为 H、HB、B，硬度为 H 的铅笔通常用来画细线、箭头；硬度为 HB 的铅笔通常用来粗实线直线和点划线圆弧；硬度为 B 的铅笔通常用来画粗实线圆弧请辅导教师示范用两个三角板配合画平行线过程。题目 1或题目 2或第 1 页 共 54 页题目 3或题目 4（数字取整，随意标注）题目 5 分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。第 2 页 共 54 页题目 6注出狭小部位的尺寸题目 7注出各圆的直径题目 8尺寸标注改错：下面图形中标出正确的尺寸（5 分）题目 9第 3 页 共 54 页用 1：1 比例在指定位置画出平面图形，并标注尺寸。（5 分）[讲评]画平面图形时，一般先要分析平面图形，平面图形由那些几何要求组成；分析基准是那些要素；分析那些是已知线段，那些是中间线段，那些是连接线段。本题作图思路：1） 画 φ12 水平竖直中心线，R22 水平中心线；2） 画 φ12 圆、R48、R10 圆弧、与 R10 相切的水平直线和 45°直线；3） 画 R22 圆弧 先要根据其与 R48 内切的关系确定出 R22 水平方向的圆心位置后才能画 R22 圆弧；4） 画 R8、R5 圆弧 先根据其相邻线段两侧的关系确定出 R8 与 R5 圆弧的圆心再画圆弧。题目 10 下图画图思路与上相同。题目 11将下图以 2：1 的比例画在 A3 图纸上，图名：几何作图。（10 分）[讲评]画图思路同 4 题。第 4 页 共 54 页题目 12将下图用 AutoCAD 软件作图，并用 2：1 比例打印输出，图名：几何作图。（10 分）[讲评]画图思路同 4 题。用 AutoCAD 软件作图，实际就是用计算机模拟手工画图 ，AutoCAD 二维绘图命令、二维编辑命令、尺寸标注设置及应用的熟练程度直接影响画图的质量和速度，这道题也是上机练习的题目，建议学员在辅导教师的指导下一步一步地绘制。第 5 页 共 54 页题目 13根据轴测图画出三面投影图（各方向的大小由立体图量出数值并取整数）。（10 分）（1） （2） 第 6 页 共 54 页 ...
