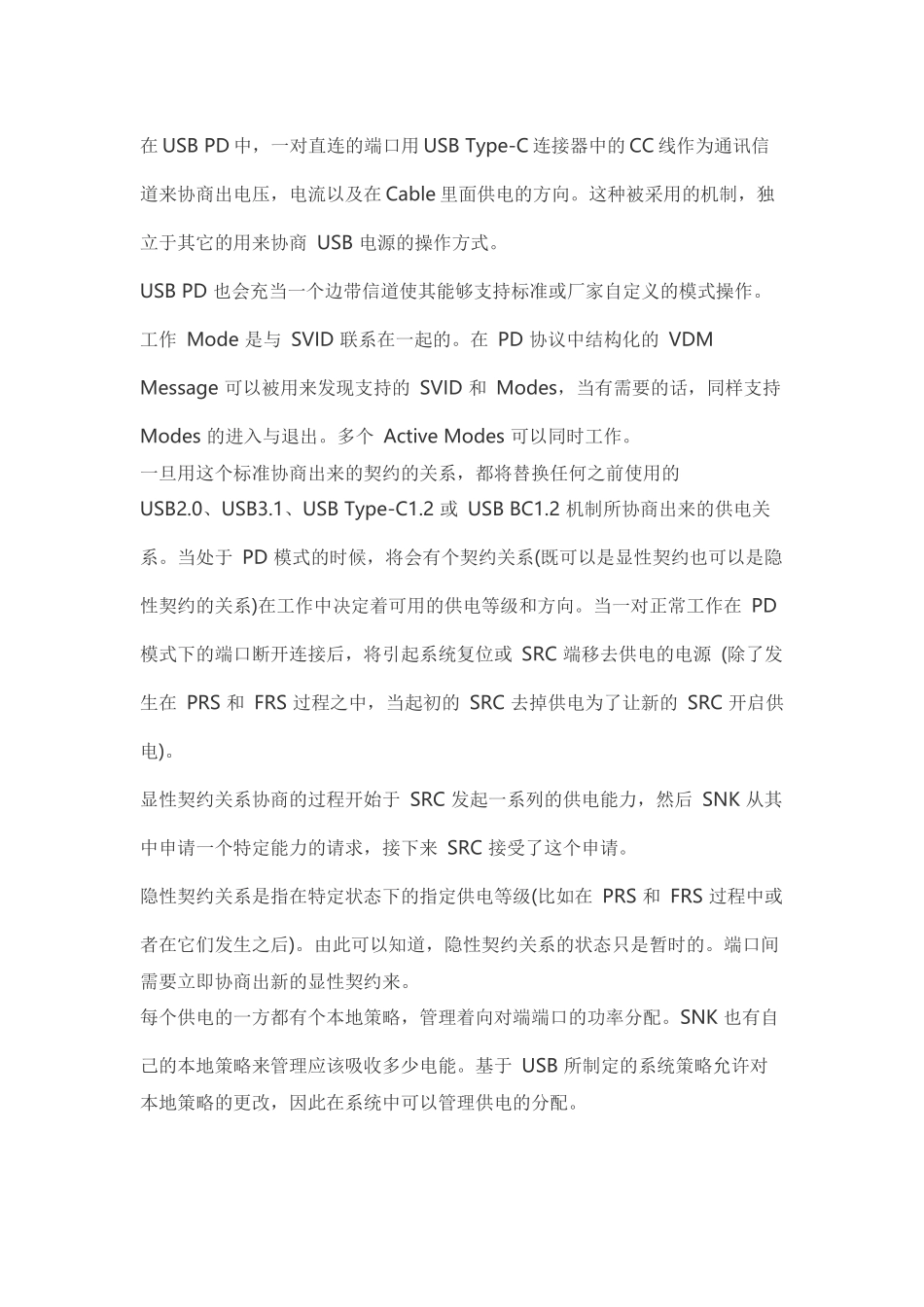

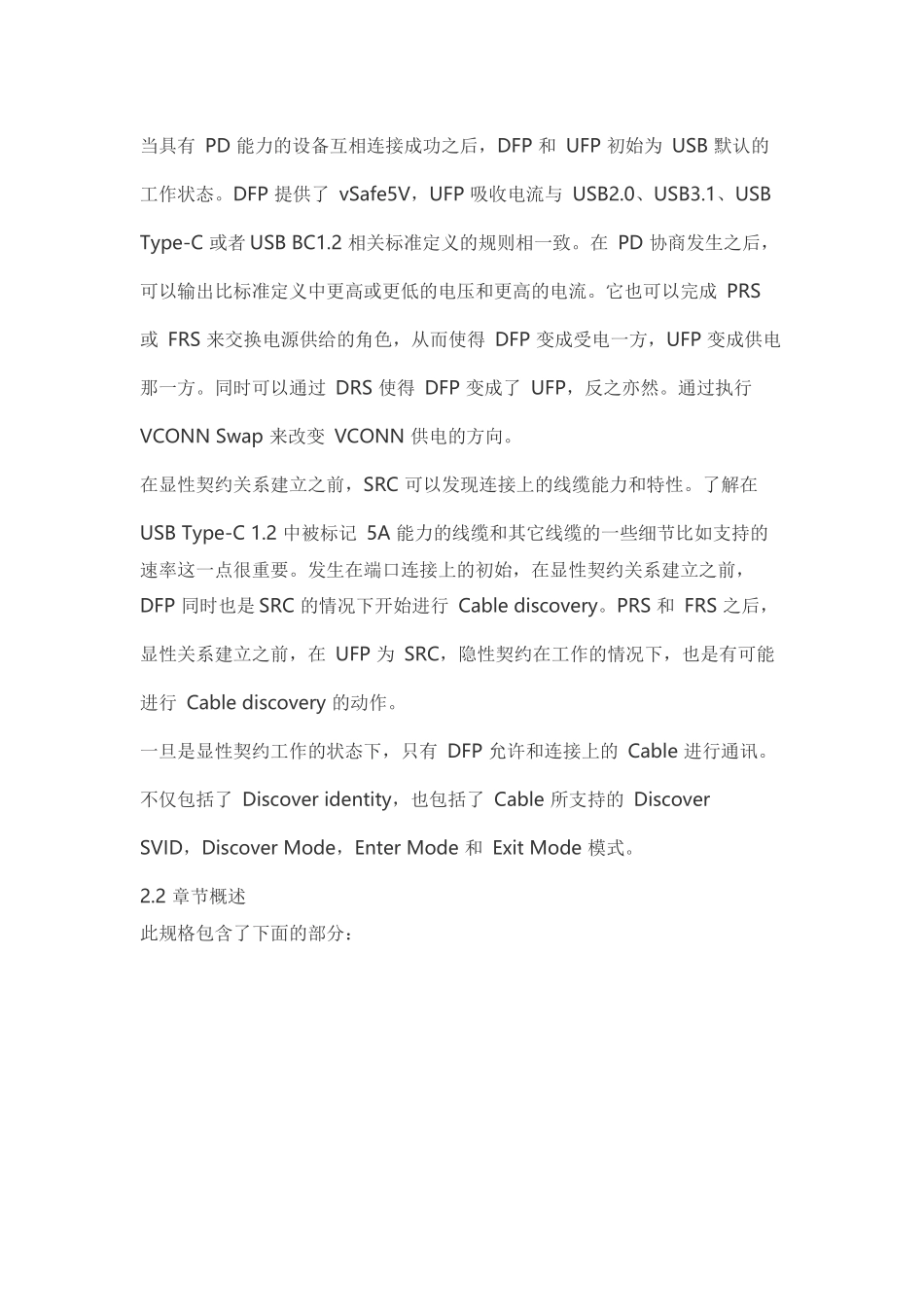

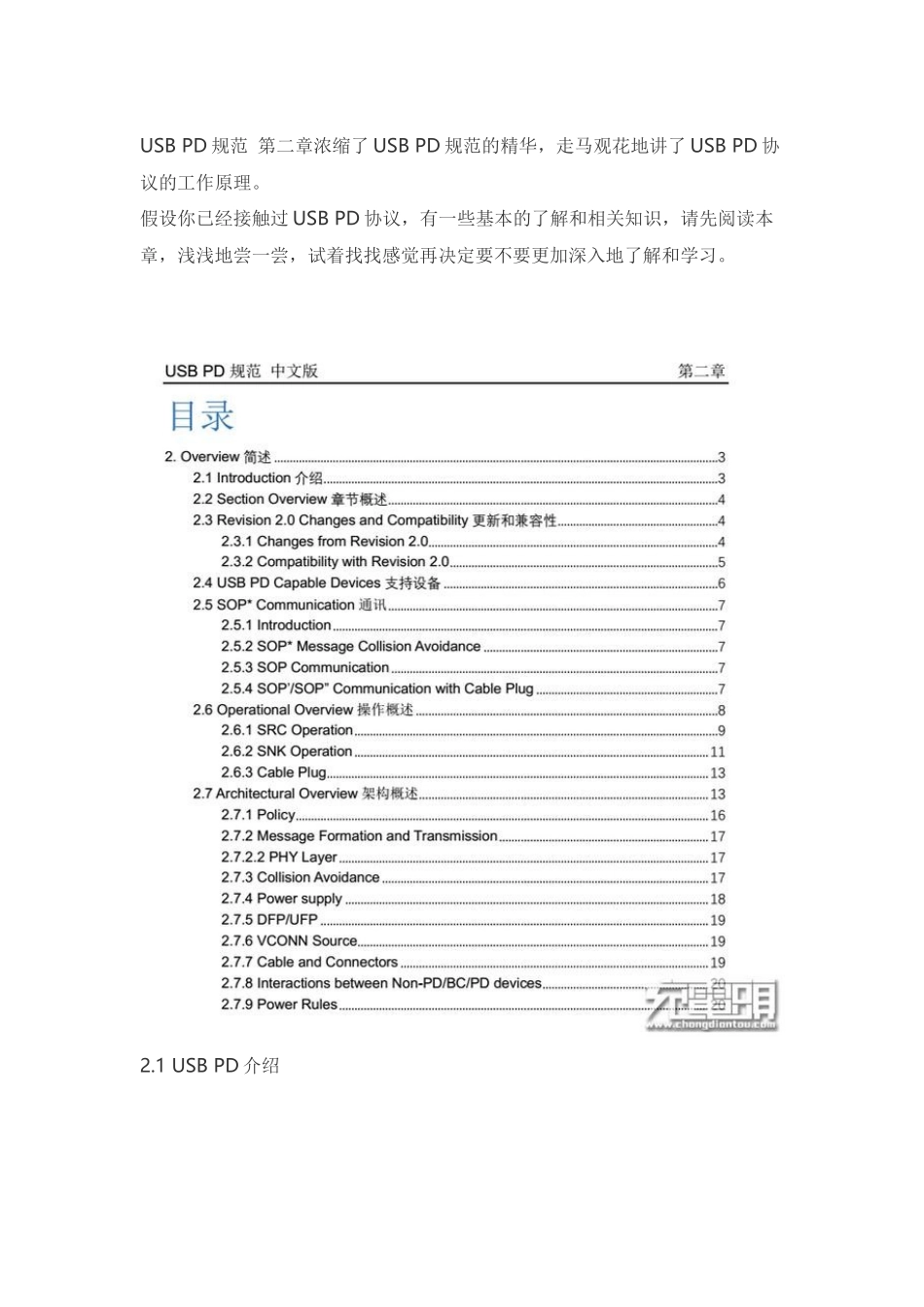

USB PD 规范 第二章浓缩了 USB PD 规范的精华，走马观花地讲了 USB PD 协议的工作原理。假设你已经接触过 USB PD 协议，有一些基本的了解和相关知识，请先阅读本章，浅浅地尝一尝，试着找找感觉再决定要不要更加深入地了解和学习。 2.1 USB PD 介绍在 USB PD 中，一对直连的端口用 USB Type-C 连接器中的 CC 线作为通讯信道来协商出电压，电流以及在 Cable 里面供电的方向。这种被采用的机制，独立于其它的用来协商 USB 电源的操作方式。USB PD 也会充当一个边带信道使其能够支持标准或厂家自定义的模式操作。工作 Mode 是与 SVID 联系在一起的。在 PD 协议中结构化的 VDM Message 可以被用来发现支持的 SVID 和 Modes，当有需要的话，同样支持 Modes 的进入与退出。多个 Active Modes 可以同时工作。一旦用这个标准协商出来的契约的关系，都将替换任何之前使用的USB2.0、USB3.1、USB Type-C1.2 或 USB BC1.2 机制所协商出来的供电关系。当处于 PD 模式的时候，将会有个契约关系(既可以是显性契约也可以是隐性契约的关系)在工作中决定着可用的供电等级和方向。当一对正常工作在 PD 模式下的端口断开连接后，将引起系统复位或 SRC 端移去供电的电源 (除了发生在 PRS 和 FRS 过程之中，当起初的 SRC 去掉供电为了让新的 SRC 开启供电)。显性契约关系协商的过程开始于 SRC 发起一系列的供电能力，然后 SNK 从其中申请一个特定能力的请求，接下来 SRC 接受了这个申请。隐性契约关系是指在特定状态下的指定供电等级(比如在 PRS 和 FRS 过程中或者在它们发生之后)。由此可以知道，隐性契约关系的状态只是暂时的。端口间需要立即协商出新的显性契约来。每个供电的一方都有个本地策略，管理着向对端端口的功率分配。SNK 也有自己的本地策略来管理应该吸收多少电能。基于 USB 所制定的系统策略允许对本地策略的更改，因此在系统中可以管理供电的分配。当具有 PD 能力的设备互相连接成功之后，DFP 和 UFP 初始为 USB 默认的工作状态。DFP 提供了 vSafe5V，UFP 吸收电流与 USB2.0、USB3.1、USB Type-C 或者 USB BC1.2 相关标准定义的规则相一致。在 PD 协商发生之后，可以输出比标准定义中更高或更低的电压和更高的电流。它也可以完成 PRS 或 FRS 来交换电源供给的角色，从而使得 DFP 变成受电一方，UFP 变成供电那一方。同时可以通过 DRS 使得...
