电梯结构原理及安装维修论文VIP免费

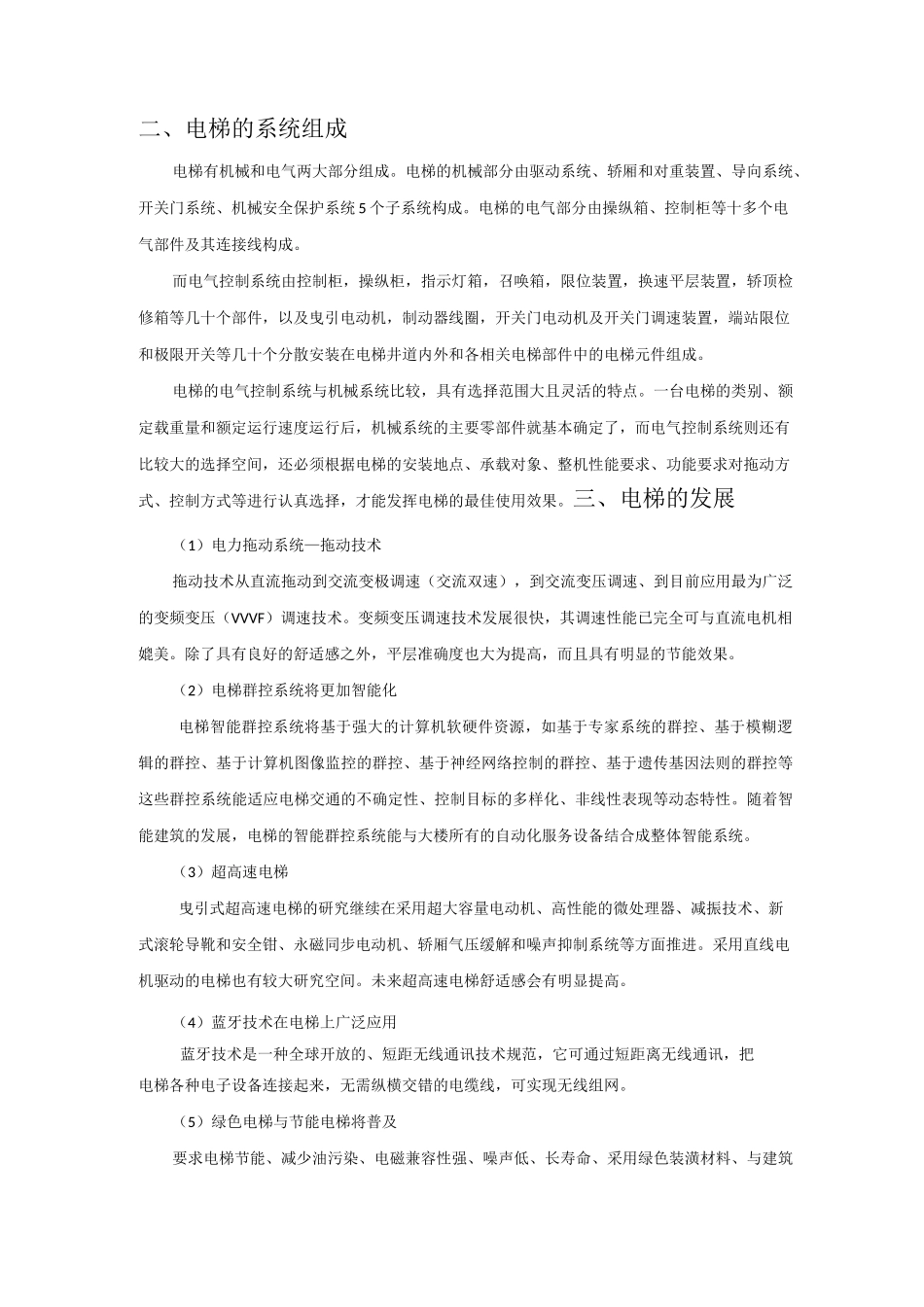

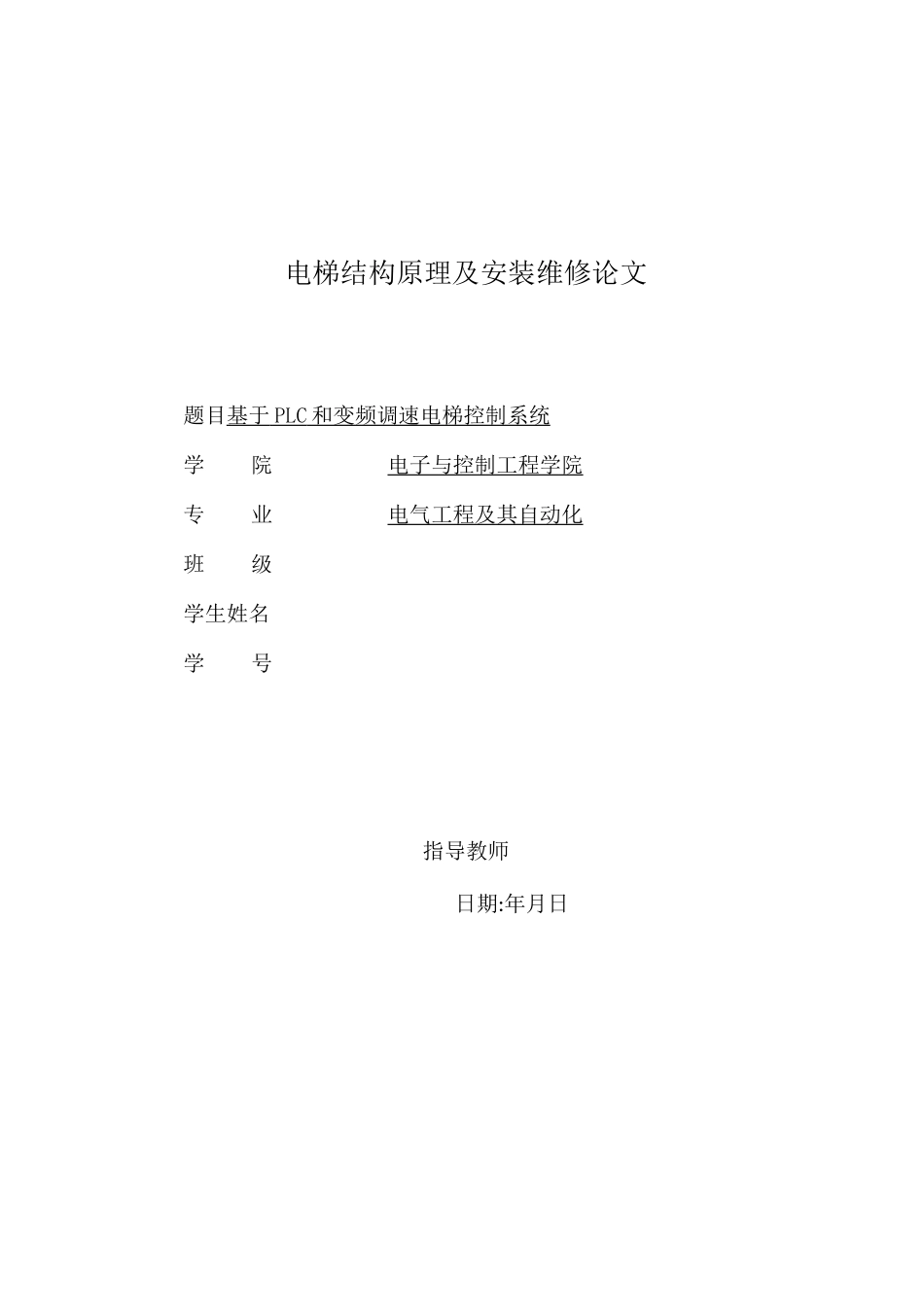

电梯结构原理及安装维修论文题目基于 PLC 和变频调速电梯控制系统 学院电子与控制工程学院专业电气工程及其自动化班级学生姓名学号指导教师日期:年月日一、摘要随着城市建设的不断发展，城市迅速的崛起，高层建筑的不断增多，电梯作为高层建筑中垂直运行的交通工具已与人们的日常生活密不可分。电梯是采用电力拖动方式，将载有乘客或货物的轿厢，运行于垂直方向的两根刚性导轨之间，运送乘客和货物的固定式提升设备。所以，电梯是为高层建筑运输服务的设备，它具有运送速度快、安全可靠、操作简便的优点。电梯控制系统目前多采两种方式，一是 PLC 控制系统，二是微机控制系统。微机控制系统虽然在智能控制方面有较强大的功能，但也存在一定的不足之处，即抗干扰性差，系统设计较复杂，一般维修人员难以掌握其维修技术，这些都限制了微机控制系统应用的广泛性。而 PLC 主从式通信的电梯并联控制系统由于运行可靠，容易实现，使用维修方便，抗干扰性强等优越性，成为目前在电梯控制系统中使用最多的控制方式。PLC 是以微处理器为核心，把自动化技术、计算机技术、通信技术融为一体的新型工业自动控制装置，它既能改造传统的机械产品成为机电一体化新一代产品，又适用于生产过程控制，凭借其卓越的可靠性、抗干扰性和可编程性，目前已被广泛应用于各种生产机械和生产过程的自动控制中。关键词：电梯控制 PLC 变频调速二、电梯的系统组成电梯有机械和电气两大部分组成。电梯的机械部分由驱动系统、轿厢和对重装置、导向系统、开关门系统、机械安全保护系统 5 个子系统构成。电梯的电气部分由操纵箱、控制柜等十多个电气部件及其连接线构成。而电气控制系统由控制柜，操纵柜，指示灯箱，召唤箱，限位装置，换速平层装置，轿顶检修箱等几十个部件，以及曳引电动机，制动器线圈，开关门电动机及开关门调速装置，端站限位和极限开关等几十个分散安装在电梯井道内外和各相关电梯部件中的电梯元件组成。电梯的电气控制系统与机械系统比较，具有选择范围大且灵活的特点。一台电梯的类别、额定载重量和额定运行速度运行后，机械系统的主要零部件就基本确定了，而电气控制系统则还有比较大的选择空间，还必须根据电梯的安装地点、承载对象、整机性能要求、功能要求对拖动方式、控制方式等进行认真选择，才能发挥电梯的最佳使用效果。三、电梯的发展（1）电力拖动系统—拖动技术拖动技术从直流拖动到交流变极调速（交流双速），到交流变压调速、到目...
