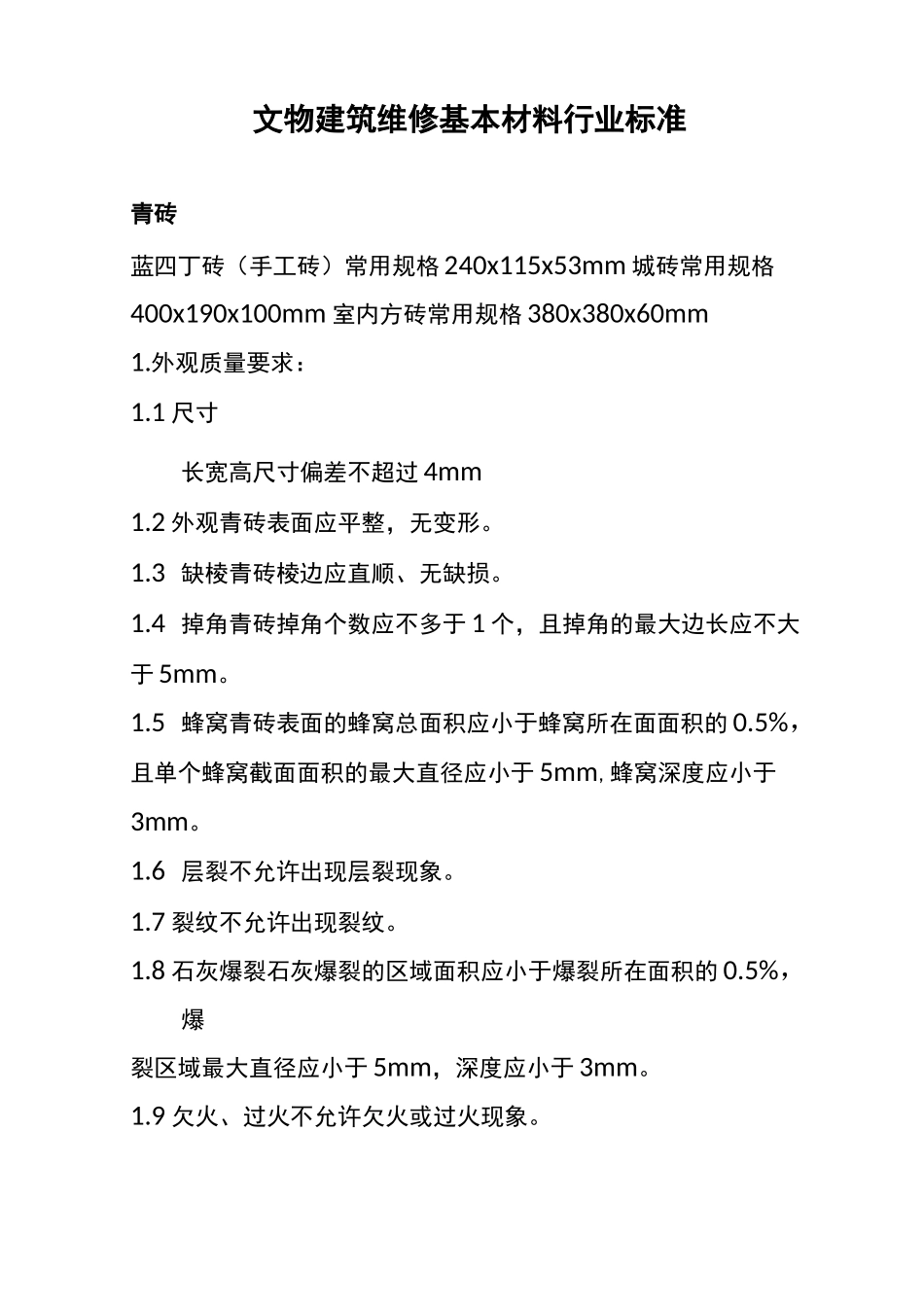

文物建筑维修基本材料行业标准VIP免费

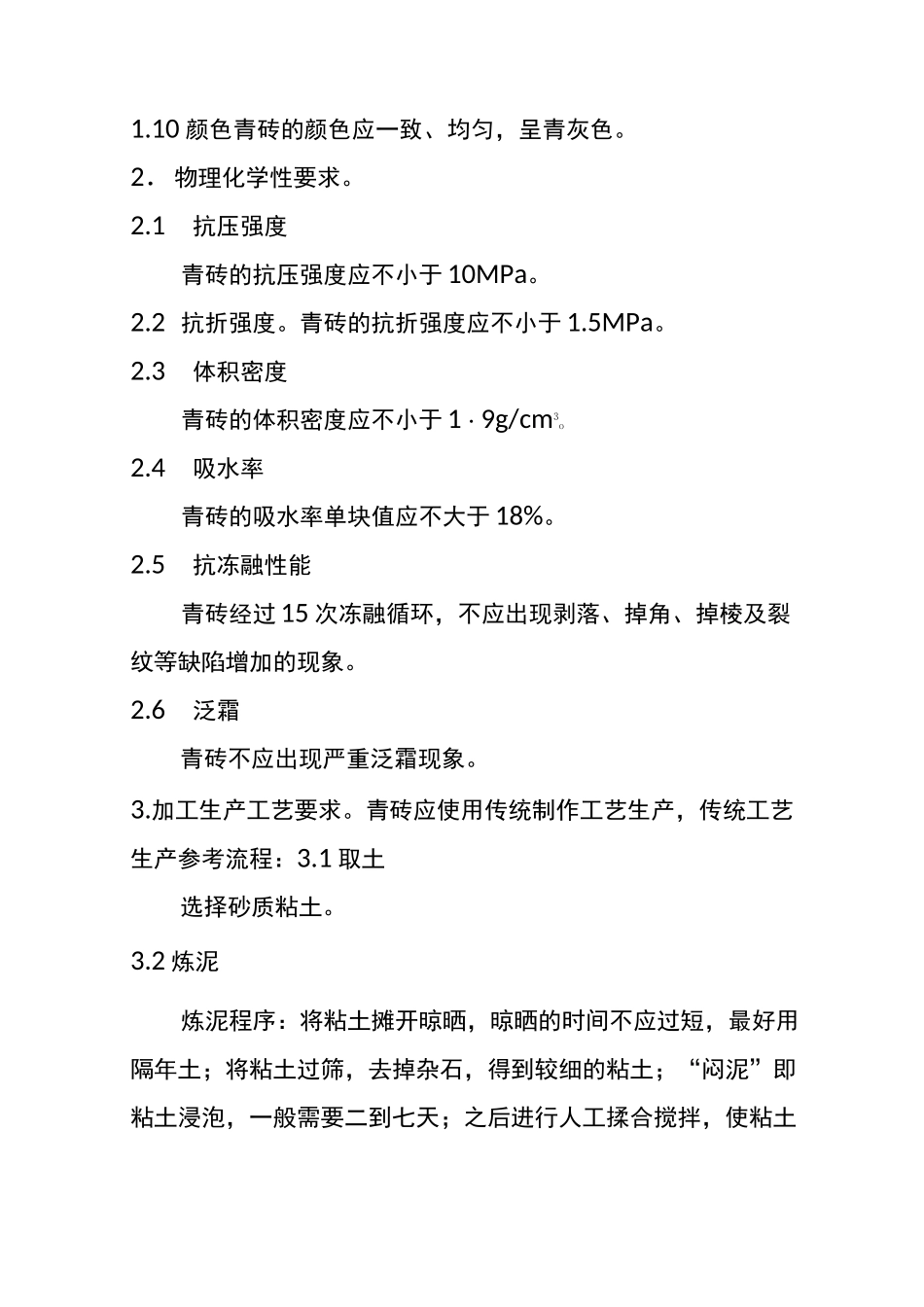

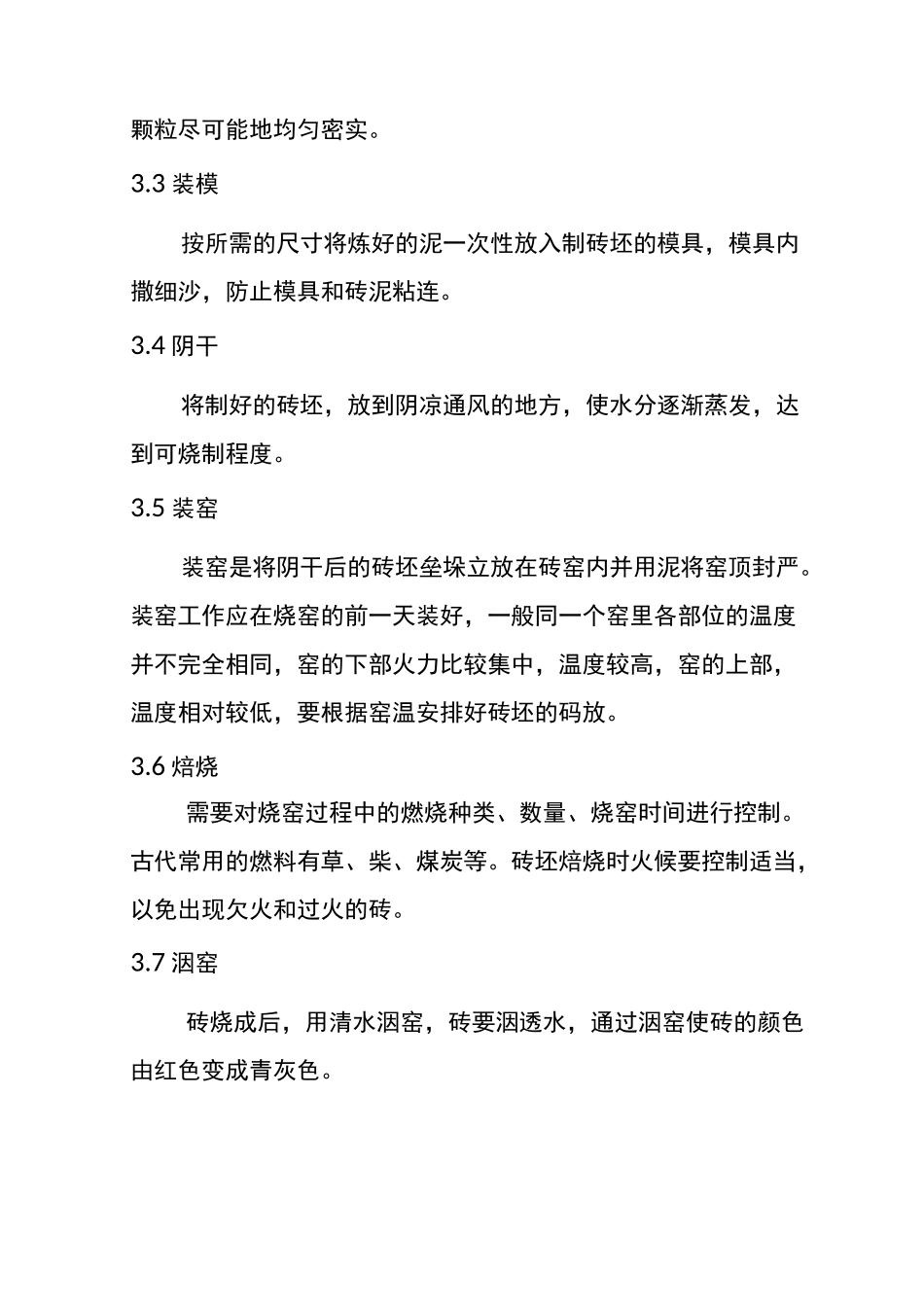

文物建筑维修基本材料行业标准青砖蓝四丁砖（手工砖）常用规格 240x115x53mm 城砖常用规格400x190x100mm 室内方砖常用规格 380x380x60mm1.外观质量要求：1.1 尺寸长宽高尺寸偏差不超过 4mm1.2 外观青砖表面应平整，无变形。1.3 缺棱青砖棱边应直顺、无缺损。1.4 掉角青砖掉角个数应不多于 1 个，且掉角的最大边长应不大于 5mm。1.5 蜂窝青砖表面的蜂窝总面积应小于蜂窝所在面面积的 0.5%，且单个蜂窝截面面积的最大直径应小于 5mm,蜂窝深度应小于3mm。1.6 层裂不允许出现层裂现象。1.7 裂纹不允许出现裂纹。1.8 石灰爆裂石灰爆裂的区域面积应小于爆裂所在面积的 0.5%，爆裂区域最大直径应小于 5mm，深度应小于 3mm。1.9 欠火、过火不允许欠火或过火现象。1.10 颜色青砖的颜色应一致、均匀，呈青灰色。2．物理化学性要求。2.1抗压强度青砖的抗压强度应不小于 10MPa。2.2 抗折强度。青砖的抗折强度应不小于 1.5MPa。2.3体积密度青砖的体积密度应不小于 1・9g/cm3o2.4吸水率青砖的吸水率单块值应不大于 18%。2.5抗冻融性能青砖经过 15 次冻融循环，不应出现剥落、掉角、掉棱及裂纹等缺陷增加的现象。2.6泛霜青砖不应出现严重泛霜现象。3.加工生产工艺要求。青砖应使用传统制作工艺生产，传统工艺生产参考流程：3.1 取土选择砂质粘土。3.2 炼泥炼泥程序：将粘土摊开晾晒，晾晒的时间不应过短，最好用隔年土；将粘土过筛，去掉杂石，得到较细的粘土；“闷泥”即粘土浸泡，一般需要二到七天；之后进行人工揉合搅拌，使粘土颗粒尽可能地均匀密实。3.3 装模按所需的尺寸将炼好的泥一次性放入制砖坯的模具，模具内撒细沙，防止模具和砖泥粘连。3.4 阴干将制好的砖坯，放到阴凉通风的地方，使水分逐渐蒸发，达到可烧制程度。3.5 装窑装窑是将阴干后的砖坯垒垛立放在砖窑内并用泥将窑顶封严。装窑工作应在烧窑的前一天装好，一般同一个窑里各部位的温度并不完全相同，窑的下部火力比较集中，温度较高，窑的上部，温度相对较低，要根据窑温安排好砖坯的码放。3.6 焙烧需要对烧窑过程中的燃烧种类、数量、烧窑时间进行控制。古代常用的燃料有草、柴、煤炭等。砖坯焙烧时火候要控制适当，以免出现欠火和过火的砖。3.7 洇窑砖烧成后，用清水洇窑，砖要洇透水，通过洇窑使砖的颜色由红色变成青灰色。3.8 出窑青砖出窑前要冷却，当青砖的温度将至环境温度后再将青砖从窑中搬出，搬运时要遵循从上往下，从外往里的顺序。4、出...
