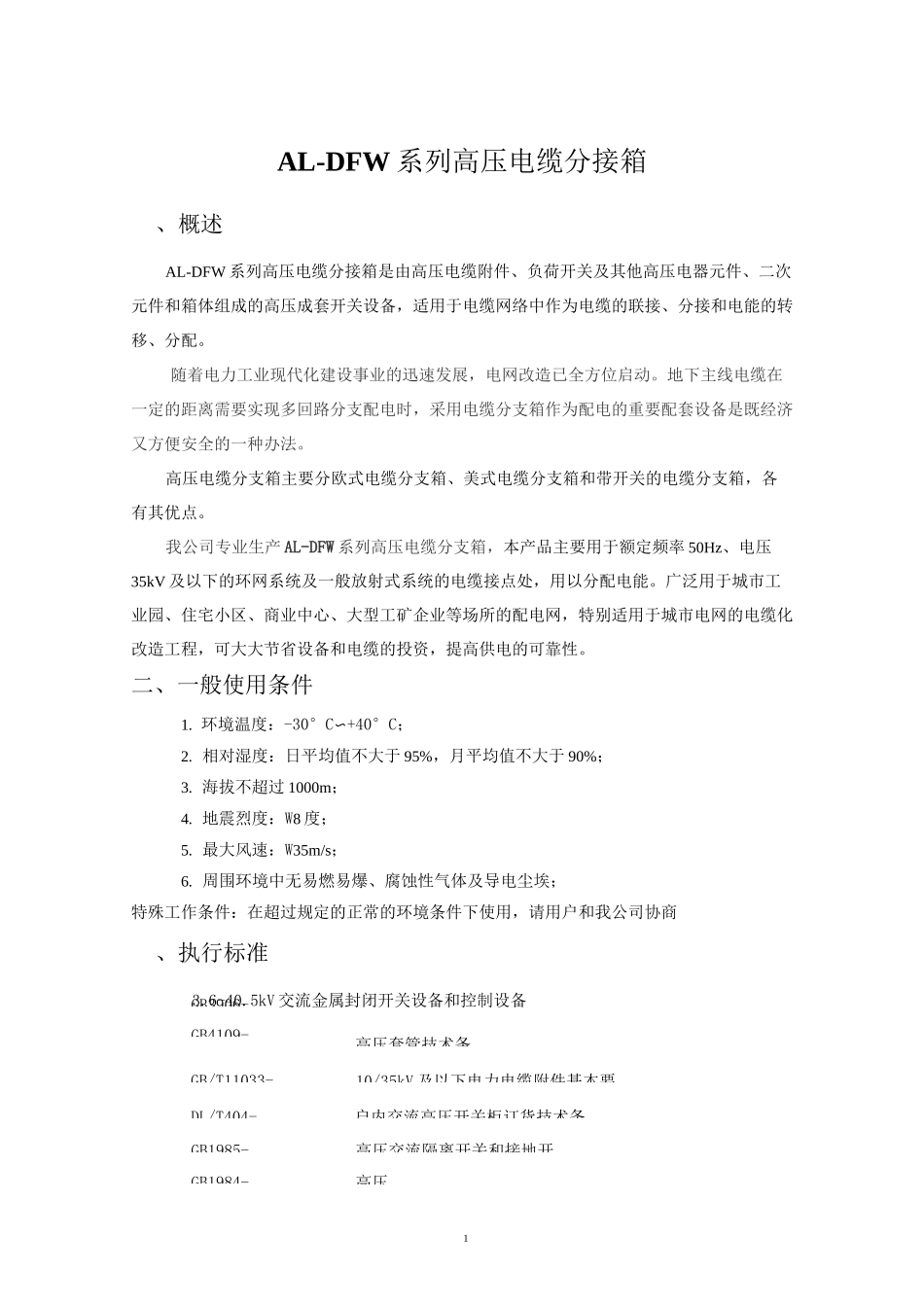

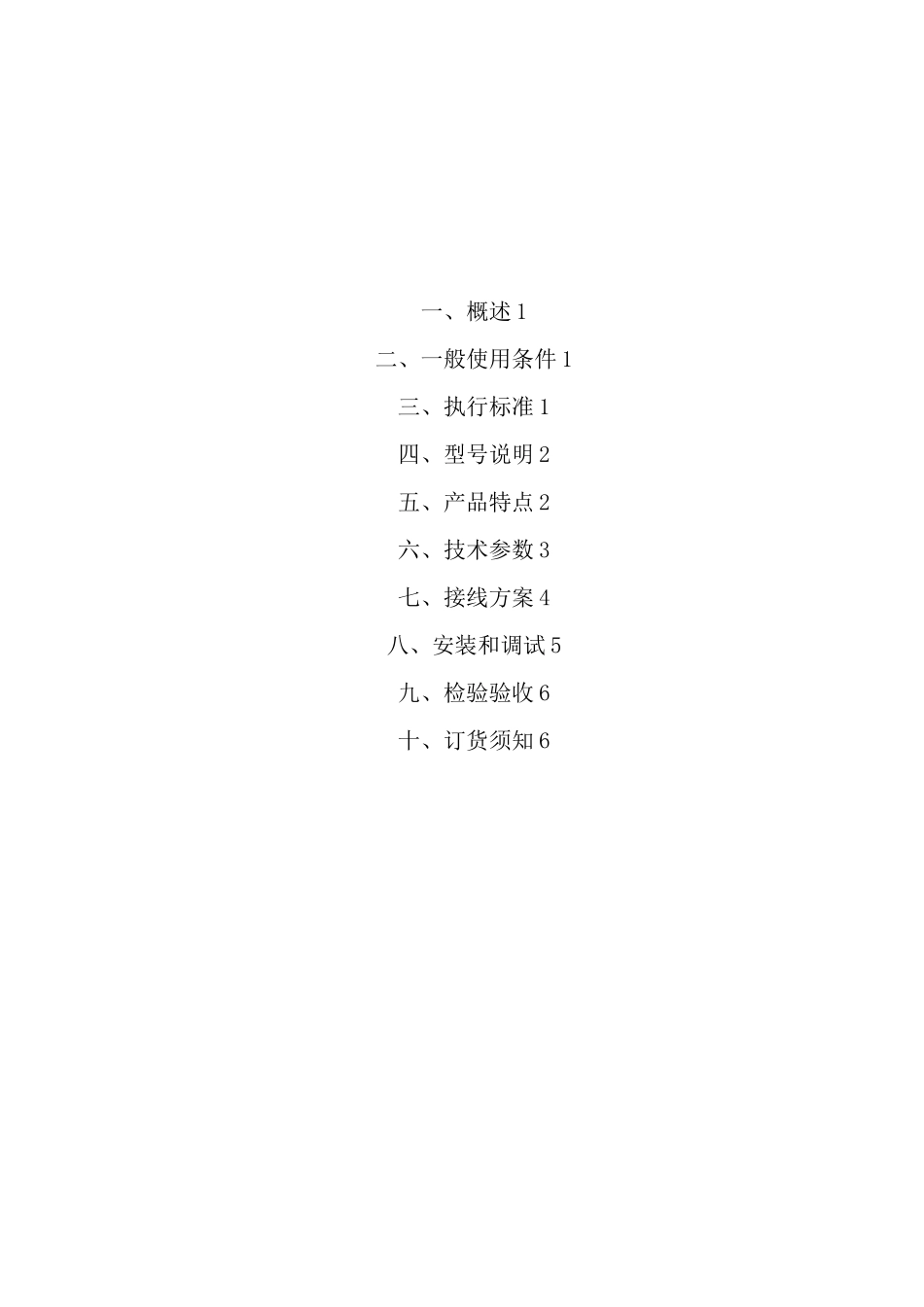

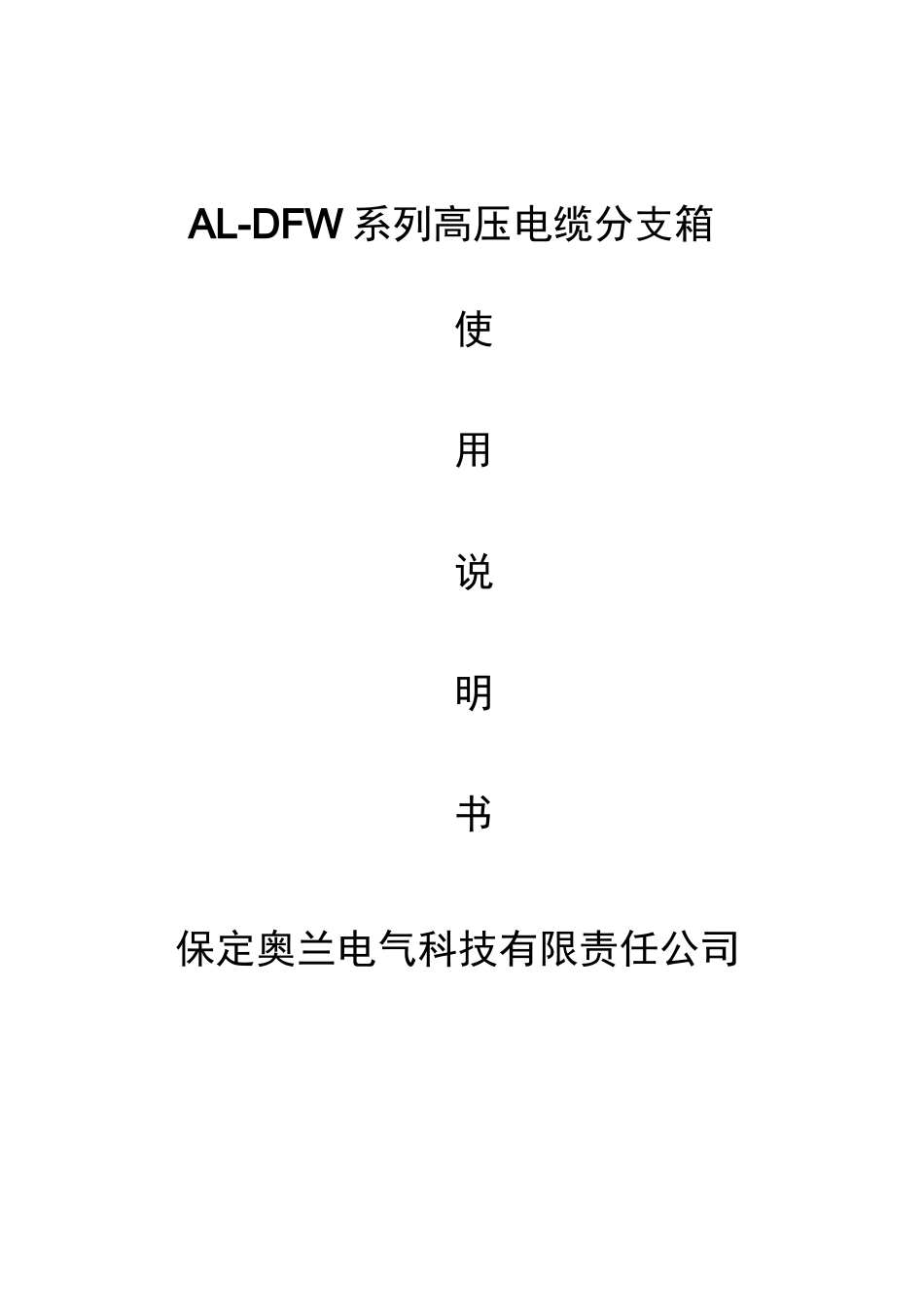

AL-DFW 系列高压电缆分支箱使用说明书保定奥兰电气科技有限责任公司一、概述 1二、一般使用条件 1三、执行标准 1四、型号说明 2五、产品特点 2六、技术参数 3七、接线方案 4八、安装和调试 5九、检验验收 6十、订货须知 6GB3906-1GB4109-高压套管技术条GB/T11033-10/35kV 及以下电力电缆附件基本要DL/T404-户内交流高压开关柜订货技术条GB1985-高压交流隔离开关和接地开GB1984-高压AL-DFW 系列高压电缆分接箱、概述AL-DFW 系列高压电缆分接箱是由高压电缆附件、负荷开关及其他高压电器元件、二次元件和箱体组成的高压成套开关设备，适用于电缆网络中作为电缆的联接、分接和电能的转移、分配。随着电力工业现代化建设事业的迅速发展，电网改造已全方位启动。地下主线电缆在一定的距离需要实现多回路分支配电时，采用电缆分支箱作为配电的重要配套设备是既经济又方便安全的一种办法。高压电缆分支箱主要分欧式电缆分支箱、美式电缆分支箱和带开关的电缆分支箱，各有其优点。我公司专业生产 AL-DFW 系列高压电缆分支箱，本产品主要用于额定频率 50Hz、电压35kV 及以下的环网系统及一般放射式系统的电缆接点处，用以分配电能。广泛用于城市工业园、住宅小区、商业中心、大型工矿企业等场所的配电网，特别适用于城市电网的电缆化改造工程，可大大节省设备和电缆的投资，提高供电的可靠性。二、一般使用条件1. 环境温度：-30°C〜+40°C；2. 相对湿度：日平均值不大于 95%，月平均值不大于 90%；3. 海拔不超过 1000m；4. 地震烈度：W8 度；5. 最大风速：W35m/s；6. 周围环境中无易燃易爆、腐蚀性气体及导电尘埃；特殊工作条件：在超过规定的正常的环境条件下使用，请用户和我公司协商、执行标准3.6-40.5kV 交流金属封闭开关设备和控制设备2GB11032-2000交流无间隙金属氧化锌避雷器JB/T10840-2008高压交流金属封闭电缆分接开关设备GB1208-2006电流互感器DL/T620-1997交流电气装置的过电压保护和绝缘配合GB/T16927.1-1997高电压试验技术第一部分：一般试验要求GB/T11022-2011高压开关设备和控制设备标准的共用技术条件GB4208-93外壳防护等级（IP 代码）四、型号说明开关数，无开关时省略出线回路数进线回路数额定电压电缆分支箱保定奥兰电气科技有限责任公司用户需配置短路故障指示器时，请在供货合同中说明五、产品特点欧式电缆分支箱的主要特点是双向开门、利用穿墙套管作为连接母排，具有长度小、电缆排列清楚、三芯电缆...
