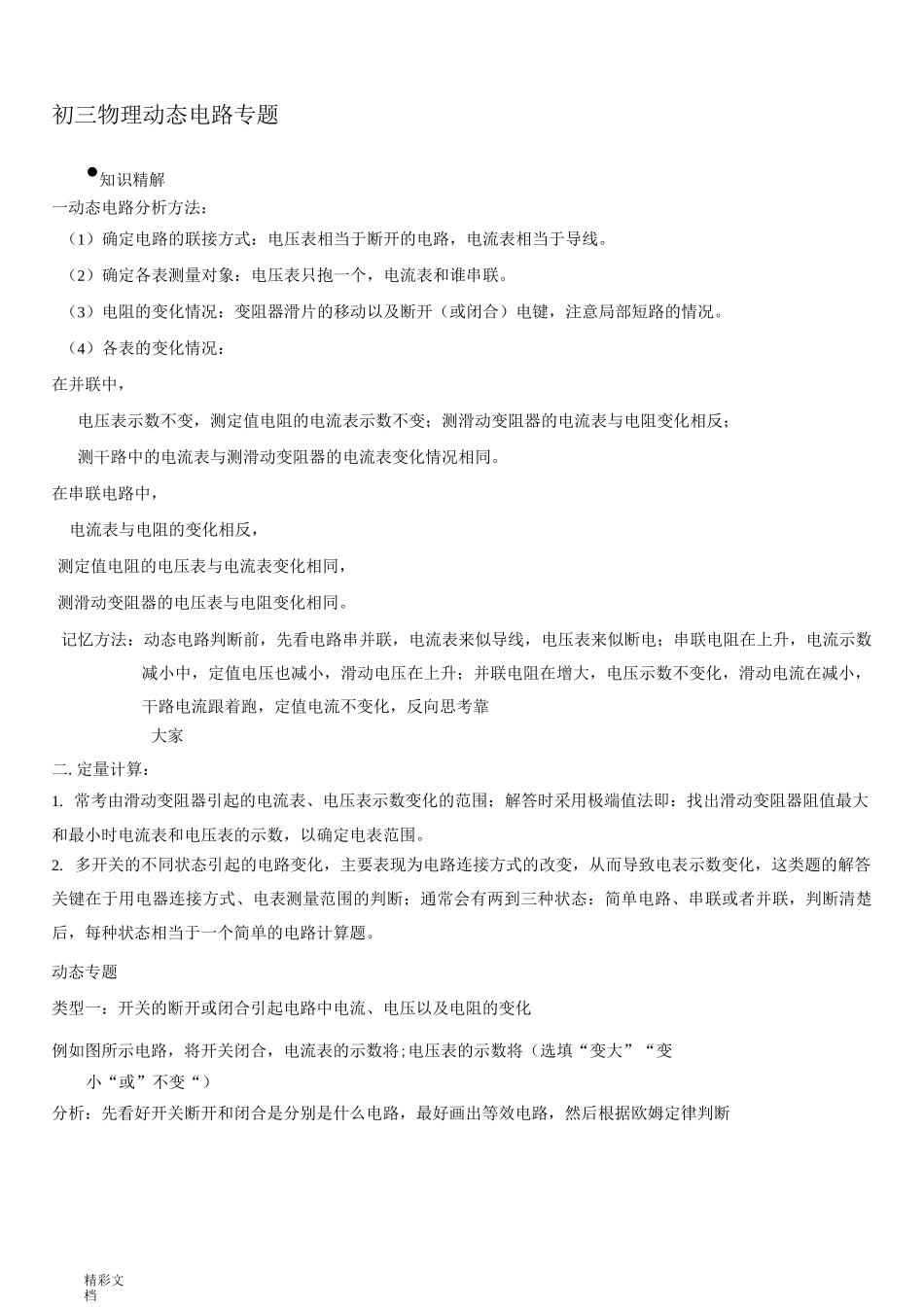

精彩文档初三物理动态电路专题•知识精解一动态电路分析方法：（1）确定电路的联接方式：电压表相当于断开的电路，电流表相当于导线。（2）确定各表测量对象：电压表只抱一个，电流表和谁串联。（3）电阻的变化情况：变阻器滑片的移动以及断开（或闭合）电键，注意局部短路的情况。（4）各表的变化情况：在并联中，电压表示数不变，测定值电阻的电流表示数不变；测滑动变阻器的电流表与电阻变化相反；测干路中的电流表与测滑动变阻器的电流表变化情况相同。在串联电路中，电流表与电阻的变化相反，测定值电阻的电压表与电流表变化相同，测滑动变阻器的电压表与电阻变化相同。记忆方法：动态电路判断前，先看电路串并联，电流表来似导线，电压表来似断电；串联电阻在上升，电流示数减小中，定值电压也减小，滑动电压在上升；并联电阻在增大，电压示数不变化，滑动电流在减小，干路电流跟着跑，定值电流不变化，反向思考靠大家二.定量计算：1. 常考由滑动变阻器引起的电流表、电压表示数变化的范围；解答时采用极端值法即：找出滑动变阻器阻值最大和最小时电流表和电压表的示数，以确定电表范围。2. 多开关的不同状态引起的电路变化，主要表现为电路连接方式的改变，从而导致电表示数变化，这类题的解答关键在于用电器连接方式、电表测量范围的判断；通常会有两到三种状态：简单电路、串联或者并联，判断清楚后，每种状态相当于一个简单的电路计算题。动态专题类型一：开关的断开或闭合引起电路中电流、电压以及电阻的变化例如图所示电路，将开关闭合，电流表的示数将;电压表的示数将（选填“变大”“变小“或”不变“）分析：先看好开关断开和闭合是分别是什么电路，最好画出等效电路，然后根据欧姆定律判断精彩文档针对练习：如所示电路中，当开图断开时，电阻和是
