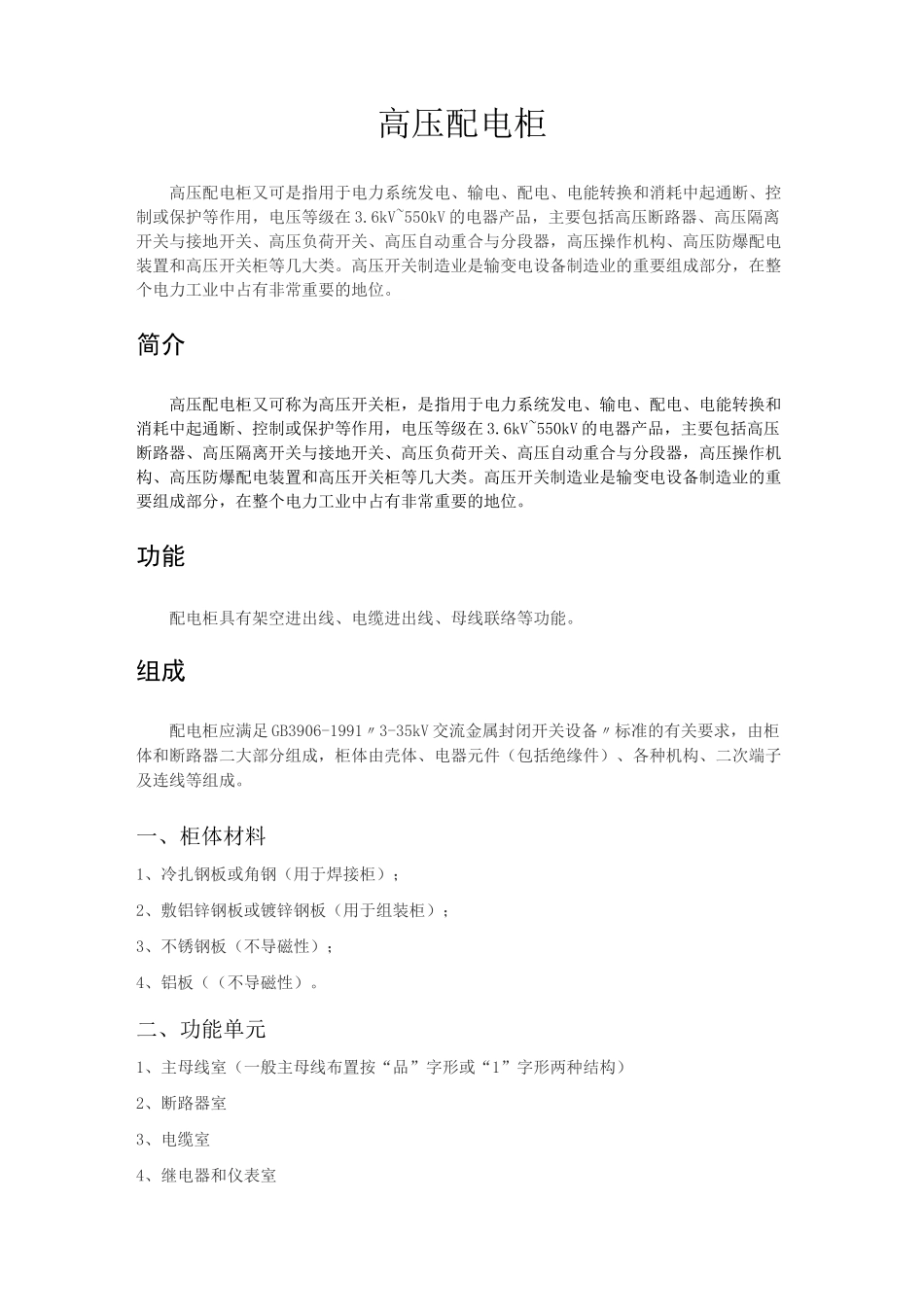

高压配电柜资料_第1页
1/14

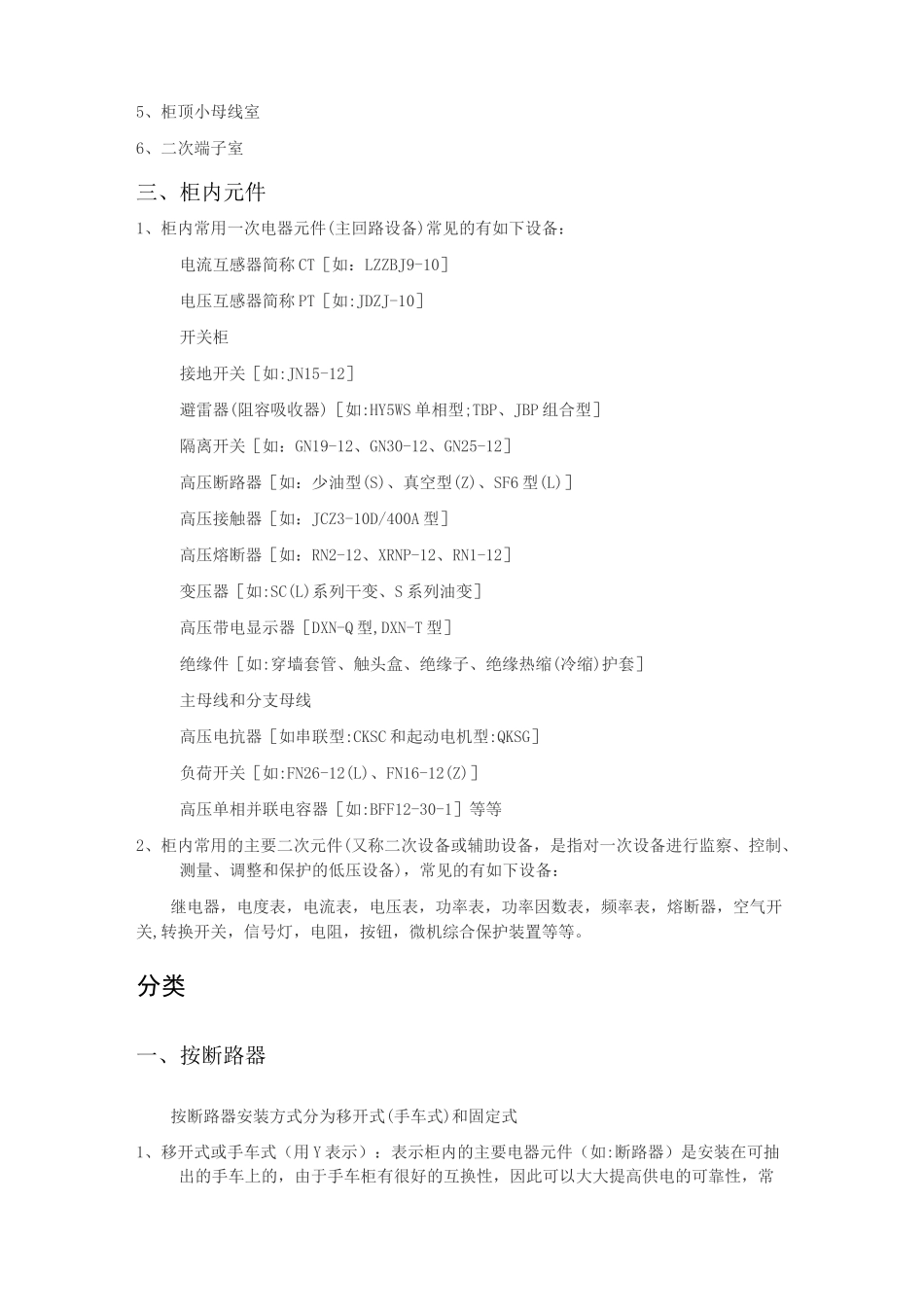

高压配电柜资料_第2页
2/14

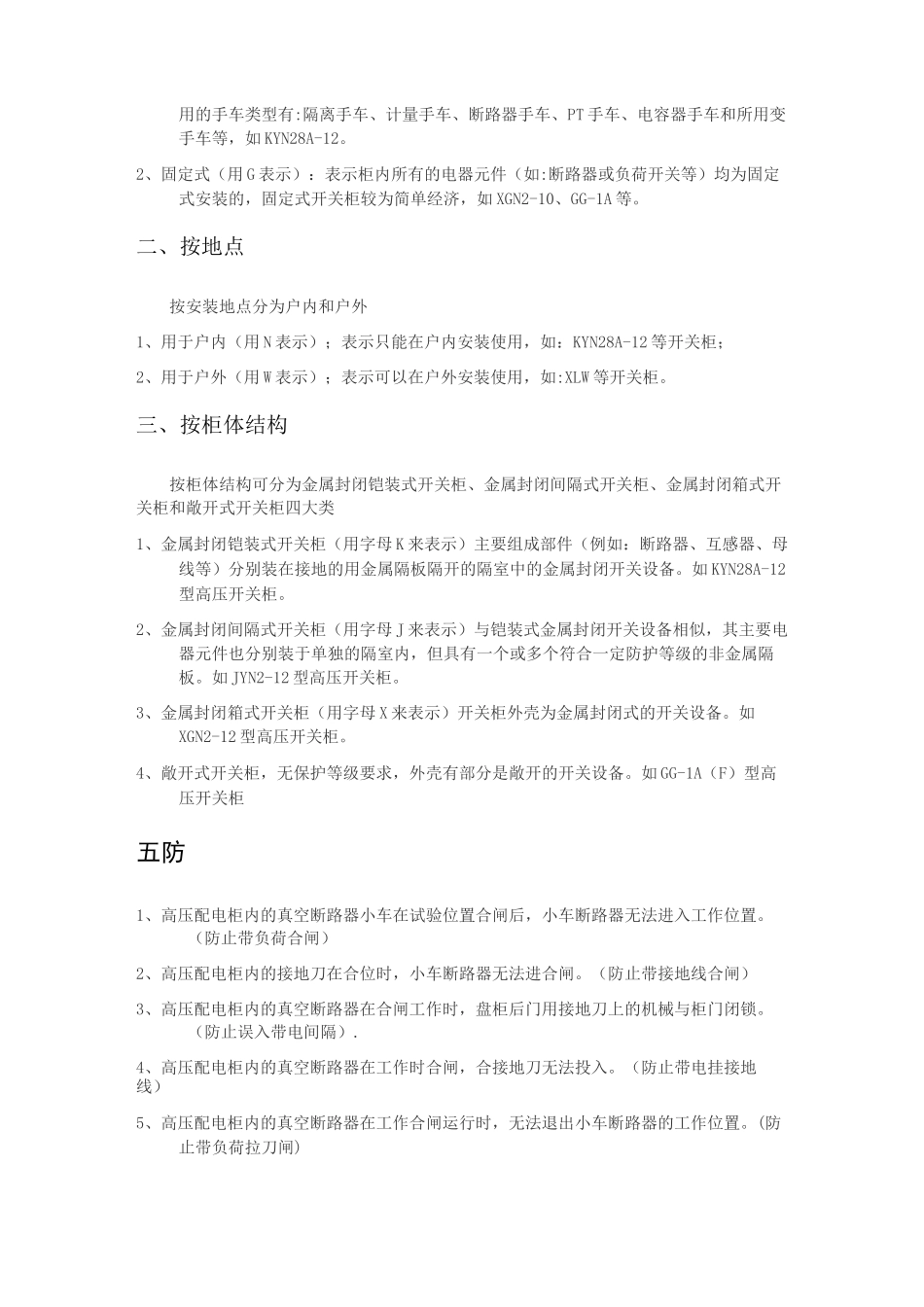

高压配电柜资料_第3页
3/14
高压配电柜高压配电柜又可是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用,电压等级在 3.6kV~550kV 的电器产品,主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器,高压操作机构、高压防爆配电装置和高压开关柜等几大类。高压开关制造业是输变电设备制造业的重要组成部分,在整个电力工业中占有非常重要的地位。简介高压配电柜又可称为高压开关柜,是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用,电压等级在 3.6kV~550kV 的电器产品,主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器,高压操作机构、高压防爆配电装置和高压开关柜等几大类。高压开关制造业是输变电设备制造业的重要组成部分,在整个电力工业中占有非常重要的地位。功能配电柜具有架空进出线、电缆进出线、母线联络等功能。组成配电柜应满足 GB3906-1991〃3-35kV 交流金属封闭开关设备〃标准的有关要求,由柜体和断路器二大部分组成,柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。一、柜体材料1、冷扎钢板或角钢(用于焊接柜);2、敷铝锌钢板或镀锌钢板(用于组装柜);3、不锈钢板(不导磁性);4、铝板((不导磁性)。二、功能单元1、主母线室(一般主母线布置按“品”字形或“1”字形两种结构)2、断路器室3、电缆室4、继电器和仪表室5、柜顶小母线室6、二次端子室三、柜内元件1、柜内常用一次电器元件(主回路设备)常见的有如下设备:电流互感器简称 CT[如:LZZBJ9-10]电压互感器简称 PT[如:JDZJ-10]开关柜接地开关[如:JN15-12]避雷器(阻容吸收器)[如:HY5WS 单相型;TBP、JBP 组合型]隔离开关[如:GN19-12、GN30-12、GN25-12]高压断路器[如:少油型(S)、真空型(Z)、SF6 型(L)]高压接触器[如:JCZ3-10D/400A 型]高压熔断器[如:RN2-12、XRNP-12、RN1-12]变压器[如:SC(L)系列干变、S 系列油变]高压带电显示器[DXN-Q 型,DXN-T 型]绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]主母线和分支母线高压电抗器[如串联型:CKSC 和起动电机型:QKSG]负荷开关[如:FN26-12(L)、FN16-12(Z)]高压单相并联电容器[如:BFF12-30-1]等等2、柜内常用的主要二次元件(又称二次设备或辅助设备,是指对一次设备进行监察、控制、测量、调整和保护的低压设备),常见的有如下设备:继电...
