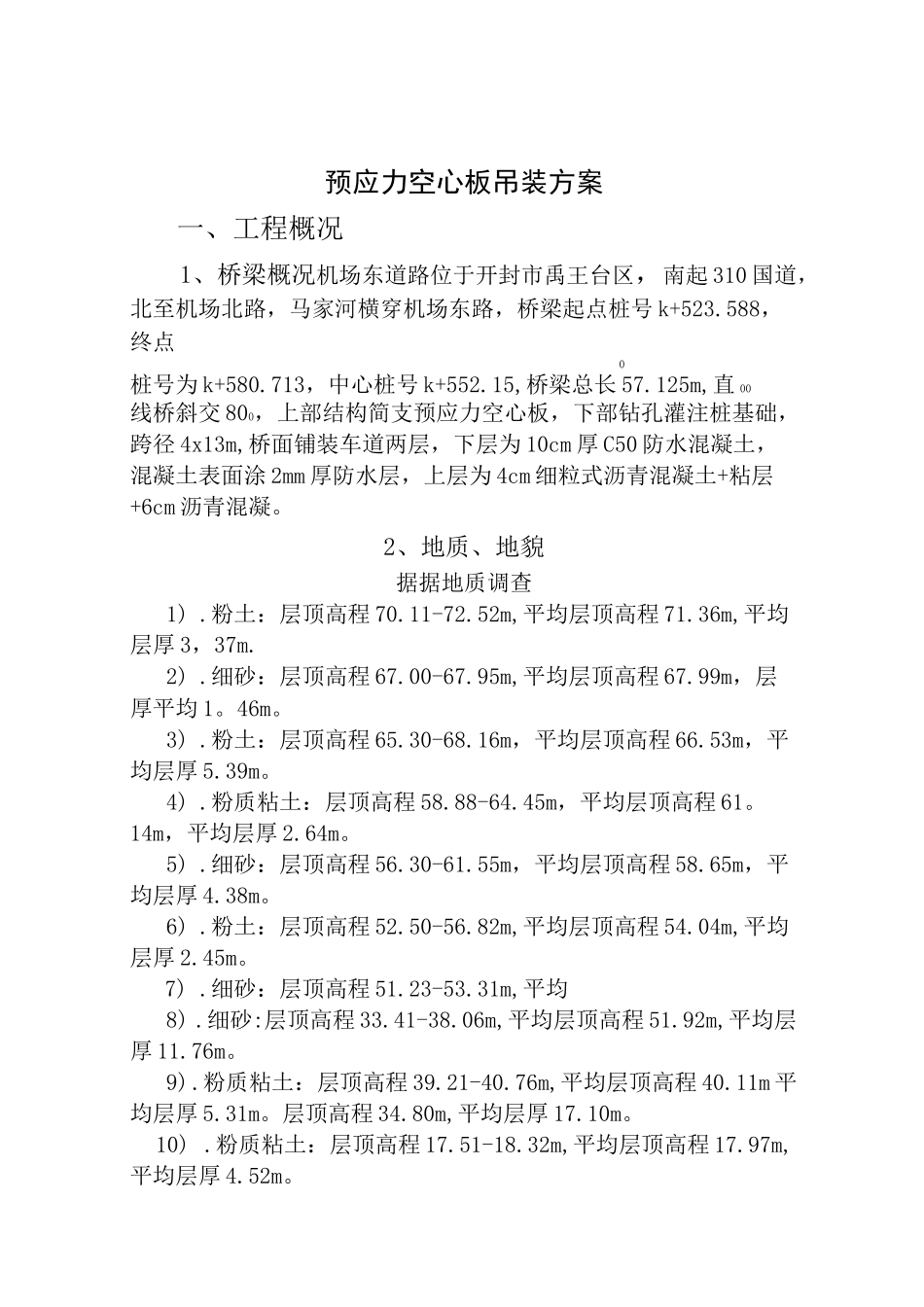

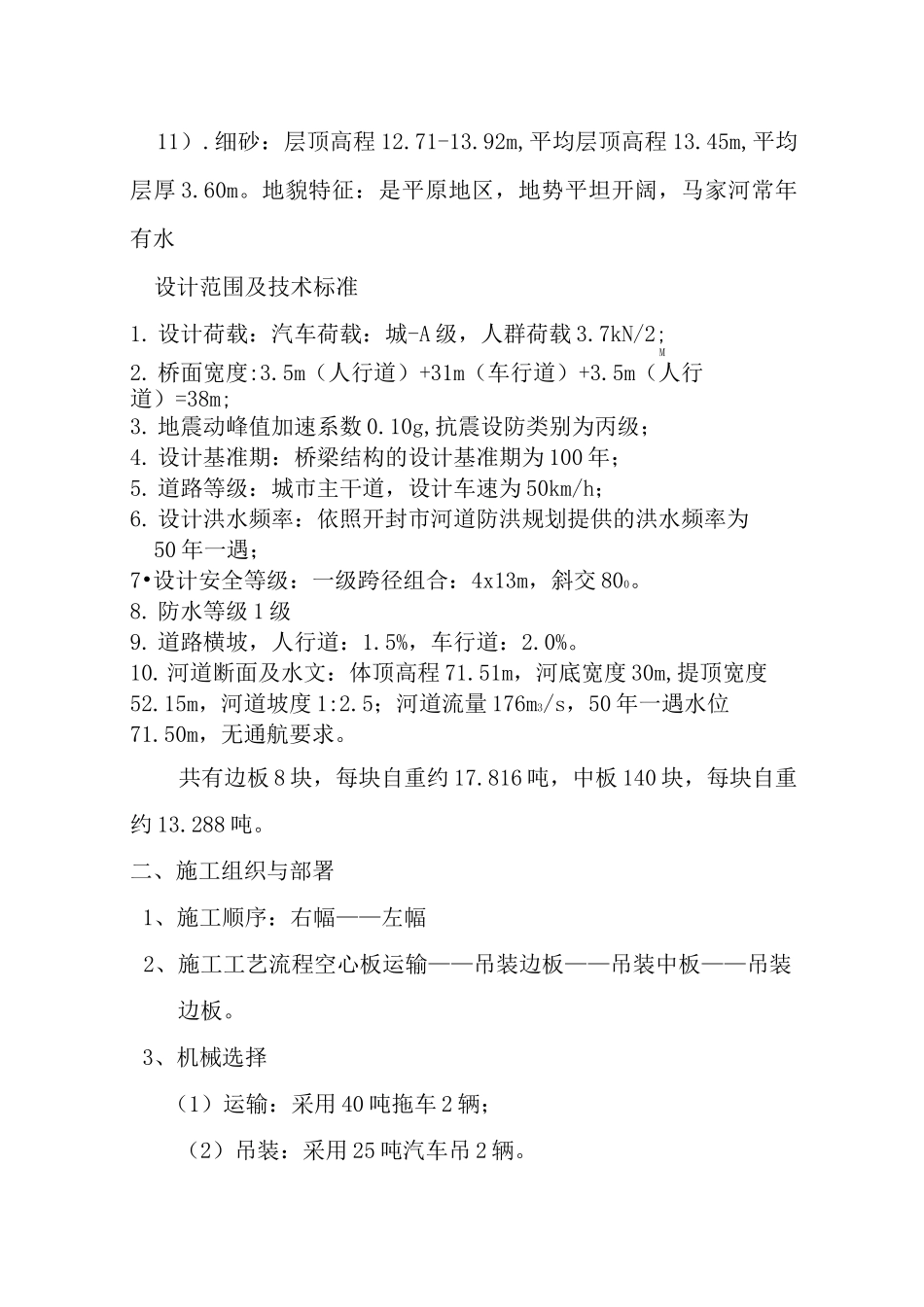

预应力空心板吊装方案一、工程概况1、桥梁概况机场东道路位于开封市禹王台区，南起 310 国道，北至机场北路，马家河横穿机场东路，桥梁起点桩号 k+523.588，终点0桩号为 k+580.713，中心桩号 k+552.15,桥梁总长 57.125m,直 00线桥斜交 800，上部结构简支预应力空心板，下部钻孔灌注桩基础，跨径 4x13m,桥面铺装车道两层，下层为 10cm 厚 C50 防水混凝土，混凝土表面涂 2mm 厚防水层，上层为 4cm 细粒式沥青混凝土+粘层+6cm 沥青混凝。2、地质、地貌据据地质调查1) .粉土：层顶高程 70.11-72.52m,平均层顶高程 71.36m,平均层厚 3，37m.2) .细砂：层顶高程 67.00-67.95m,平均层顶高程 67.99m，层厚平均 1。46m。3) .粉土：层顶高程 65.30-68.16m，平均层顶高程 66.53m，平均层厚 5.39m。4) .粉质粘土：层顶高程 58.88-64.45m，平均层顶高程 61。14m，平均层厚 2.64m。5) .细砂：层顶高程 56.30-61.55m，平均层顶高程 58.65m，平均层厚 4.38m。6) .粉土：层顶高程 52.50-56.82m,平均层顶高程 54.04m,平均层厚 2.45m。7) .细砂：层顶高程 51.23-53.31m,平均8) .细砂:层顶高程 33.41-38.06m,平均层顶高程 51.92m,平均层厚 11.76m。9).粉质粘土：层顶高程 39.21-40.76m,平均层顶高程 40.11m 平均层厚 5.31m。层顶高程 34.80m,平均层厚 17.10m。10) .粉质粘土：层顶高程 17.51-18.32m,平均层顶高程 17.97m,平均层厚 4.52m。11）.细砂：层顶高程 12.71-13.92m,平均层顶高程 13.45m,平均层厚 3.60m。地貌特征：是平原地区，地势平坦开阔，马家河常年有水设计范围及技术标准1. 设计荷载：汽车荷载：城-A 级，人群荷载 3.7kN/2;M2. 桥面宽度:3.5m（人行道）+31m（车行道）+3.5m（人行道）=38m;3. 地震动峰值加速系数 0.10g,抗震设防类别为丙级；4. 设计基准期：桥梁结构的设计基准期为 100 年；5. 道路等级：城市主干道，设计车速为 50km/h；6. 设计洪水频率：依照开封市河道防洪规划提供的洪水频率为50 年一遇；7•设计安全等级：一级跨径组合：4x13m，斜交 800。8. 防水等级 1 级9. 道路横坡，人行道：1.5%，车行道：2.0%。10.河道断面及水文：体顶高程 71.51m，河底宽度 30m,提顶宽度52.15m，河道坡度 1:2.5；河道流量 176m3/s，50 年一遇水位71.50m，无通航要求。共有边板 8 块，每块自重约 17.816 吨，中板 140 块，每块自重约 13.288 吨。二、施工组织与...
