后张法预应力施工技术方案VIP免费

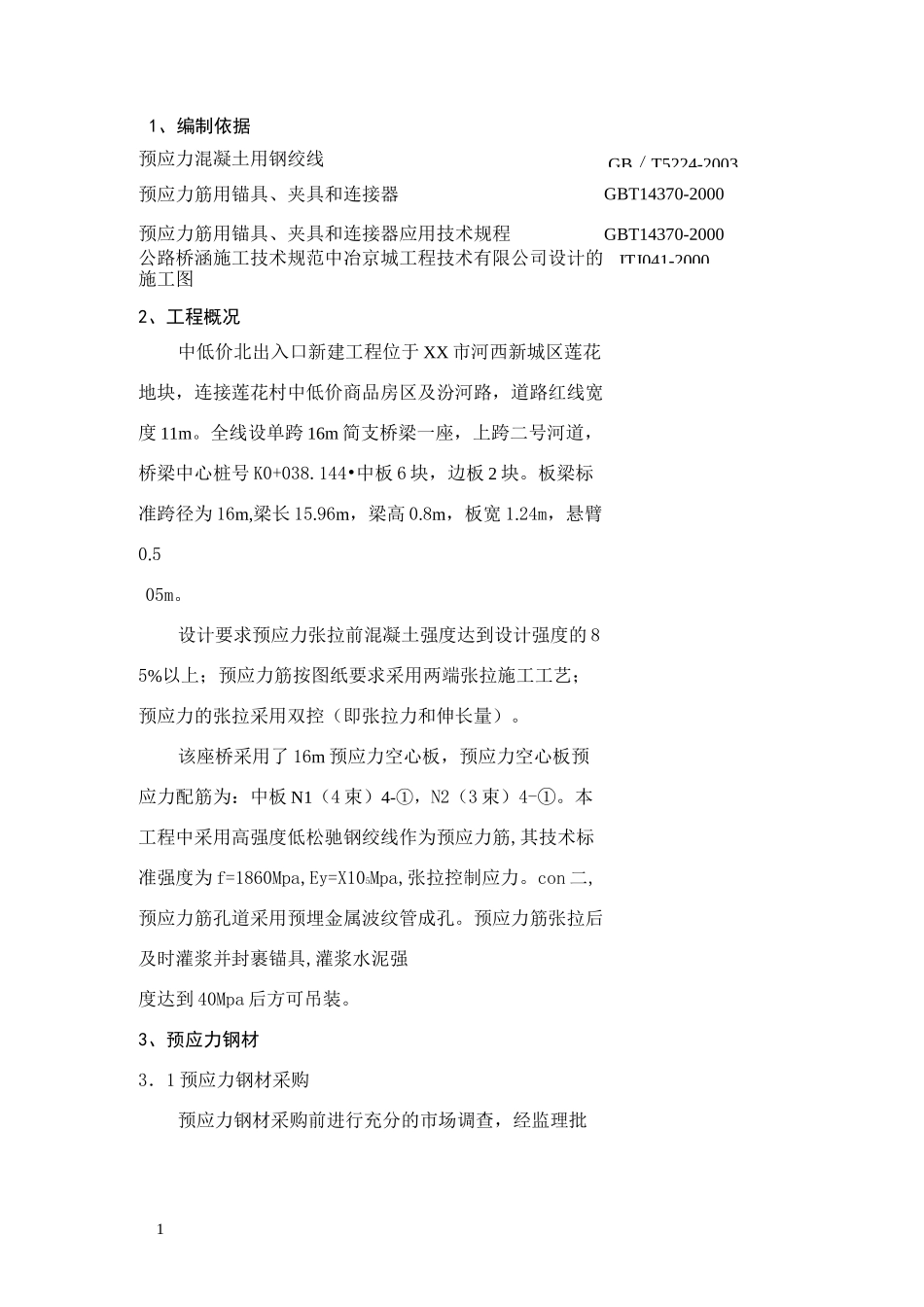

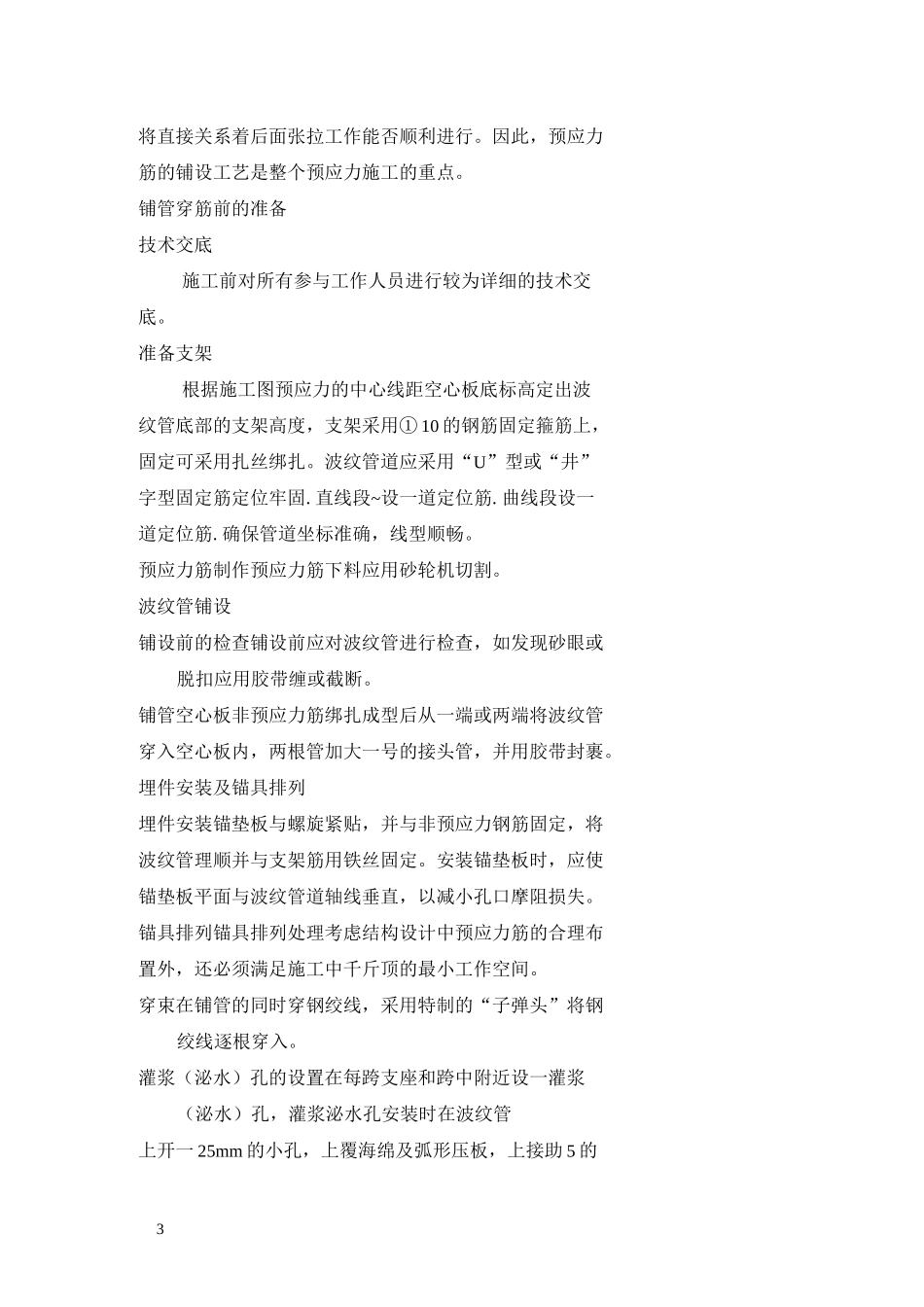

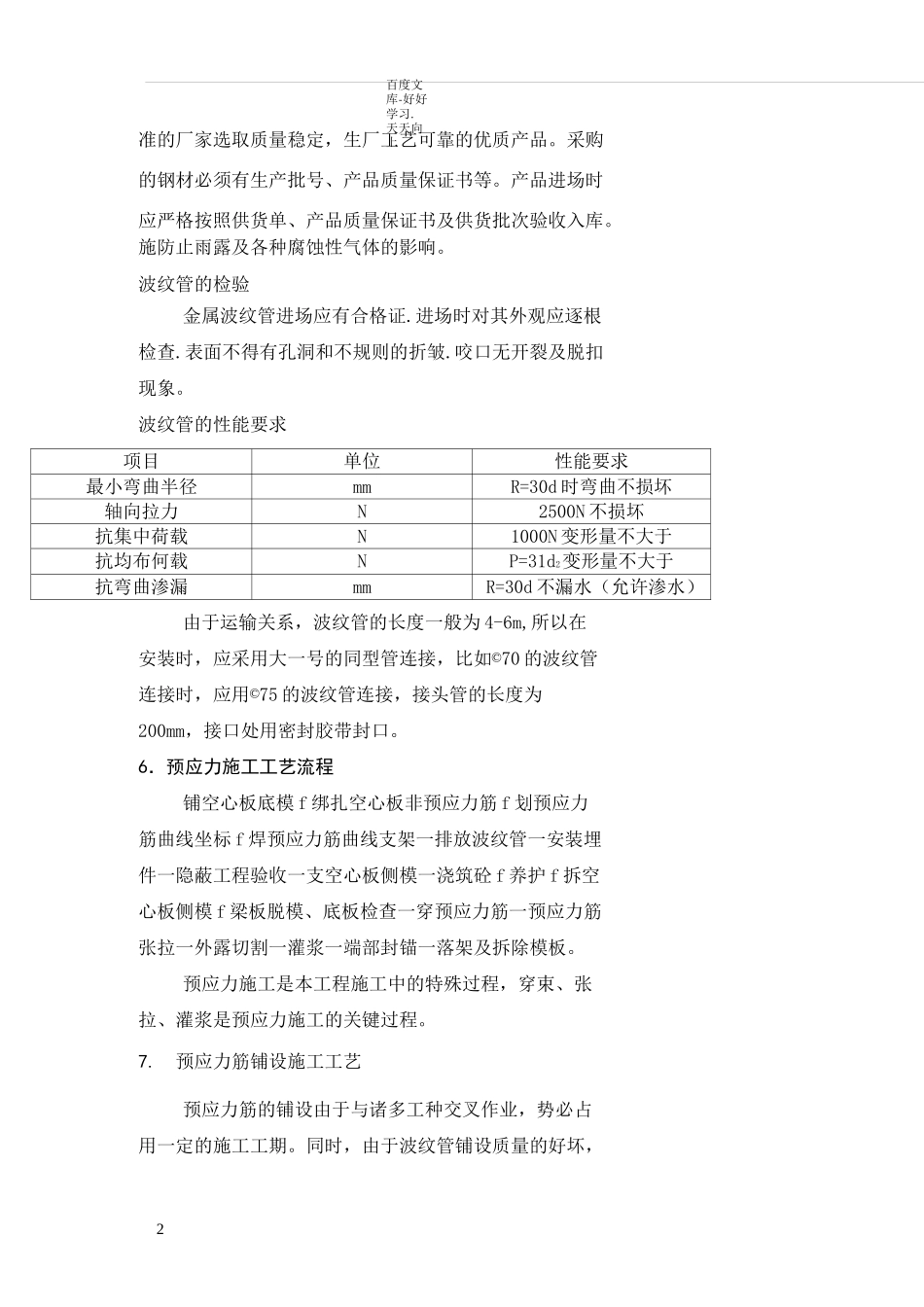

GB／T5224-2003JTJ041-2000p11、编制依据预应力混凝土用钢绞线公路桥涵施工技术规范中冶京城工程技术有限公司设计的施工图2、工程概况中低价北出入口新建工程位于 XX 市河西新城区莲花地块，连接莲花村中低价商品房区及汾河路，道路红线宽度 11m。全线设单跨 16m 简支桥梁一座，上跨二号河道，桥梁中心桩号 K0+038.144•中板 6 块，边板 2 块。板梁标准跨径为 16m,梁长 15.96m，梁高 0.8m，板宽 1.24m，悬臂0.505m。设计要求预应力张拉前混凝土强度达到设计强度的 85%以上；预应力筋按图纸要求采用两端张拉施工工艺；预应力的张拉采用双控（即张拉力和伸长量）。该座桥采用了 16m 预应力空心板，预应力空心板预应力配筋为：中板 N1（4 束）4-①，N2（3 束）4-①。本工程中采用高强度低松驰钢绞线作为预应力筋,其技术标准强度为 f=1860Mpa,Ey=X105Mpa,张拉控制应力。con 二,预应力筋孔道采用预埋金属波纹管成孔。预应力筋张拉后及时灌浆并封裹锚具,灌浆水泥强度达到 40Mpa 后方可吊装。3、预应力钢材3．1 预应力钢材采购预应力钢材采购前进行充分的市场调查，经监理批预应力筋用锚具、夹具和连接器GBT14370-2000预应力筋用锚具、夹具和连接器应用技术规程GBT14370-2000百度文库-好好学习.天天向上2准的厂家选取质量稳定，生厂工艺可靠的优质产品。采购的钢材必须有生产批号、产品质量保证书等。产品进场时应严格按照供货单、产品质量保证书及供货批次验收入库。施防止雨露及各种腐蚀性气体的影响。波纹管的检验金属波纹管进场应有合格证.进场时对其外观应逐根检查.表面不得有孔洞和不规则的折皱.咬口无开裂及脱扣现象。波纹管的性能要求项目单位性能要求最小弯曲半径mmR=30d 时弯曲不损坏轴向拉力N2500N 不损坏抗集中荷载N1000N 变形量不大于抗均布何载NP=31d2变形量不大于抗弯曲渗漏mmR=30d 不漏水（允许渗水）由于运输关系，波纹管的长度一般为 4-6m,所以在安装时，应采用大一号的同型管连接，比如©70 的波纹管连接时，应用©75 的波纹管连接，接头管的长度为200mm，接口处用密封胶带封口。6．预应力施工工艺流程铺空心板底模 f 绑扎空心板非预应力筋 f 划预应力筋曲线坐标 f 焊预应力筋曲线支架一排放波纹管一安装埋件一隐蔽工程验收一支空心板侧模一浇筑砼 f 养护 f 拆空心板侧模 f 梁板脱模、底板检查一穿预应力筋一预应力筋张拉一外露切割一灌浆一端部封锚一落架及拆除模板。预应力施工是本工程...
