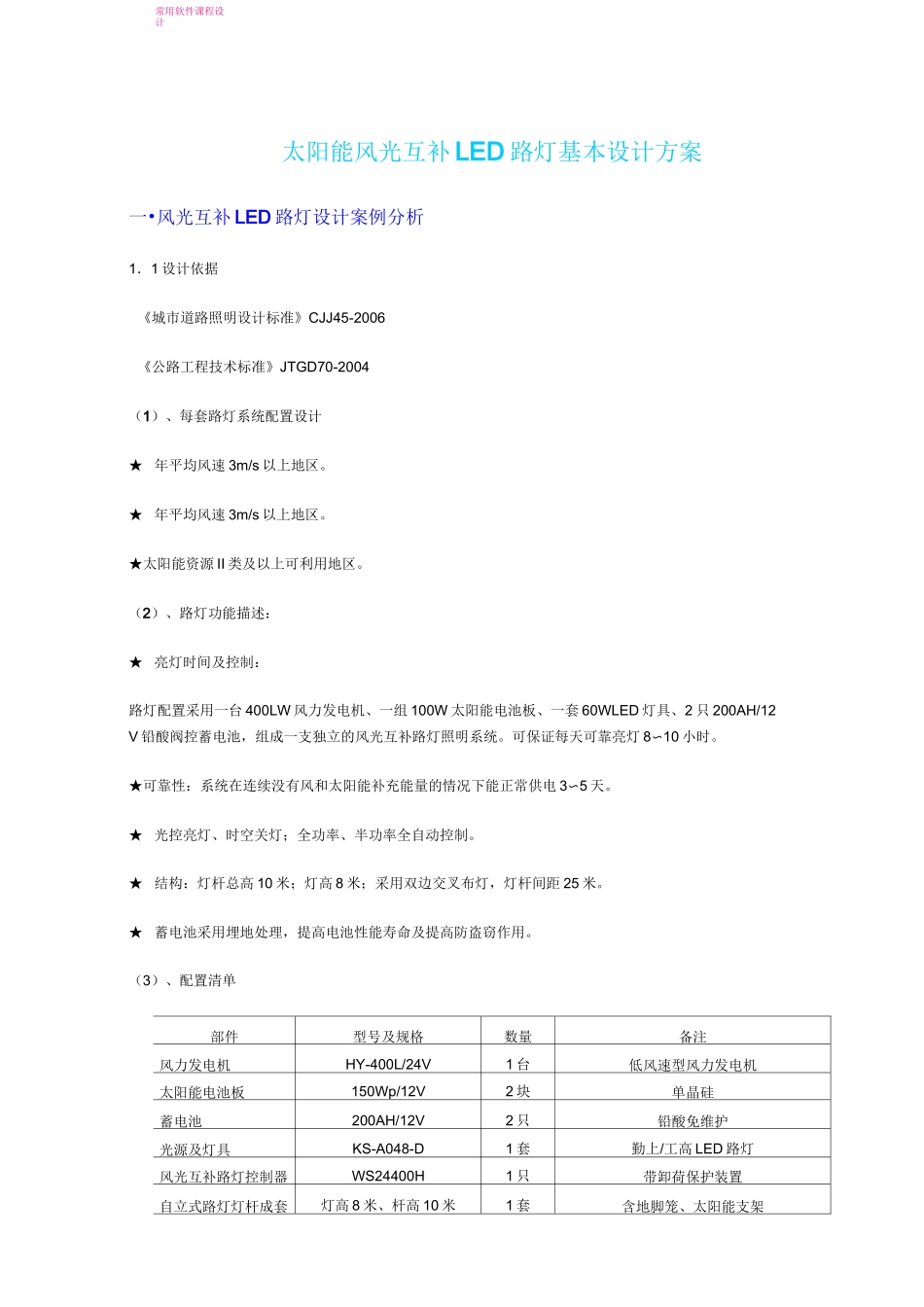

太阳能风光互补LED路灯基本设计方案_第1页
1/13
太阳能风光互补LED路灯基本设计方案_第2页
2/13
太阳能风光互补LED路灯基本设计方案_第3页
3/13
常用软件课程设计太阳能风光互补 LED 路灯基本设计方案一•风光互补 LED 路灯设计案例分析1.1 设计依据《城市道路照明设计标准》CJJ45-2006《公路工程技术标准》JTGD70-2004(1)、每套路灯系统配置设计★年平均风速 3m/s 以上地区。★年平均风速 3m/s 以上地区。★太阳能资源 II 类及以上可利用地区。(2)、路灯功能描述:★亮灯时间及控制:路灯配置采用一台 400LW 风力发电机、一组 100W 太阳能电池板、一套 60WLED 灯具、2 只 200AH/12V 铅酸阀控蓄电池,组成一支独立的风光互补路灯照明系统。可保证每天可靠亮灯 8〜10 小时。★可靠性:系统在连续没有风和太阳能补充能量的情况下能正常供电 3〜5 天。★光控亮灯、时空关灯;全功率、半功率全自动控制。★结构:灯杆总高 10 米;灯高 8 米;采用双边交叉布灯,灯杆间距 25 米。★蓄电池采用埋地处理,提高电池性能寿命及提高防盗窃作用。(3)、配置清单部件型号及规格数量备注风力发电机HY-400L/24V1 台低风速型风力发电机太阳能电池板150Wp/12V2 块单晶硅蓄电池200AH/12V2 只铅酸免维护光源及灯具KS-A048-D1 套勤上/工高 LED 路灯风光互补路灯控制器WS24400H1 只带卸荷保护装置自立式路灯灯杆成套灯高 8 米、杆高 10 米1 套含地脚笼、太阳能支架常用软件课程设计罠光互补期灯系统不盘图lind-solarhybridroadlightingsystemLShSfflBcfeslaq»d&.iregg—P¥ConponentsLaspaiwauEsaJairos控制器Cmtroll誉电池附件电缆等2、工程设计方案(1) 、风光互补路灯电路设计方案系统电路原理图:系统性能特点:1、智能充、放电控制,可相对延长蓄电池的使用寿命;2、工作模式:24 小时定时模式;3、负载开路及短路保护,并具有自动恢复功能;4、采用专用芯片对 LED 灯进行恒功率、启动控制,具有过流、过电压保护,灯泡开路、短路保护;5、防频闪双频工作模式,灯温补偿;6、采用工业级芯片低功耗设计,可在高温、寒冷、潮湿的环境下可靠工作;7、使用、维护简单方便,全自动控制。Lesbattiries常用软件课程设计(2) 、路灯杆的设计方案风力发电机和太阳能电池是风光互补路灯的标志性组合,要保证风力发电机和太阳能电池能平稳、安全的运行,同时也配合路灯灯杆的多样化造型,我们将风光互补路灯灯杆设计为自立式路灯灯杆。风力发电机位于灯杆的顶端,太阳能电池板位于灯杆的中部,详见下图:灯高 8 米灯杆高 10 米混凝土基础LED 灯风力发电机太阳能...
