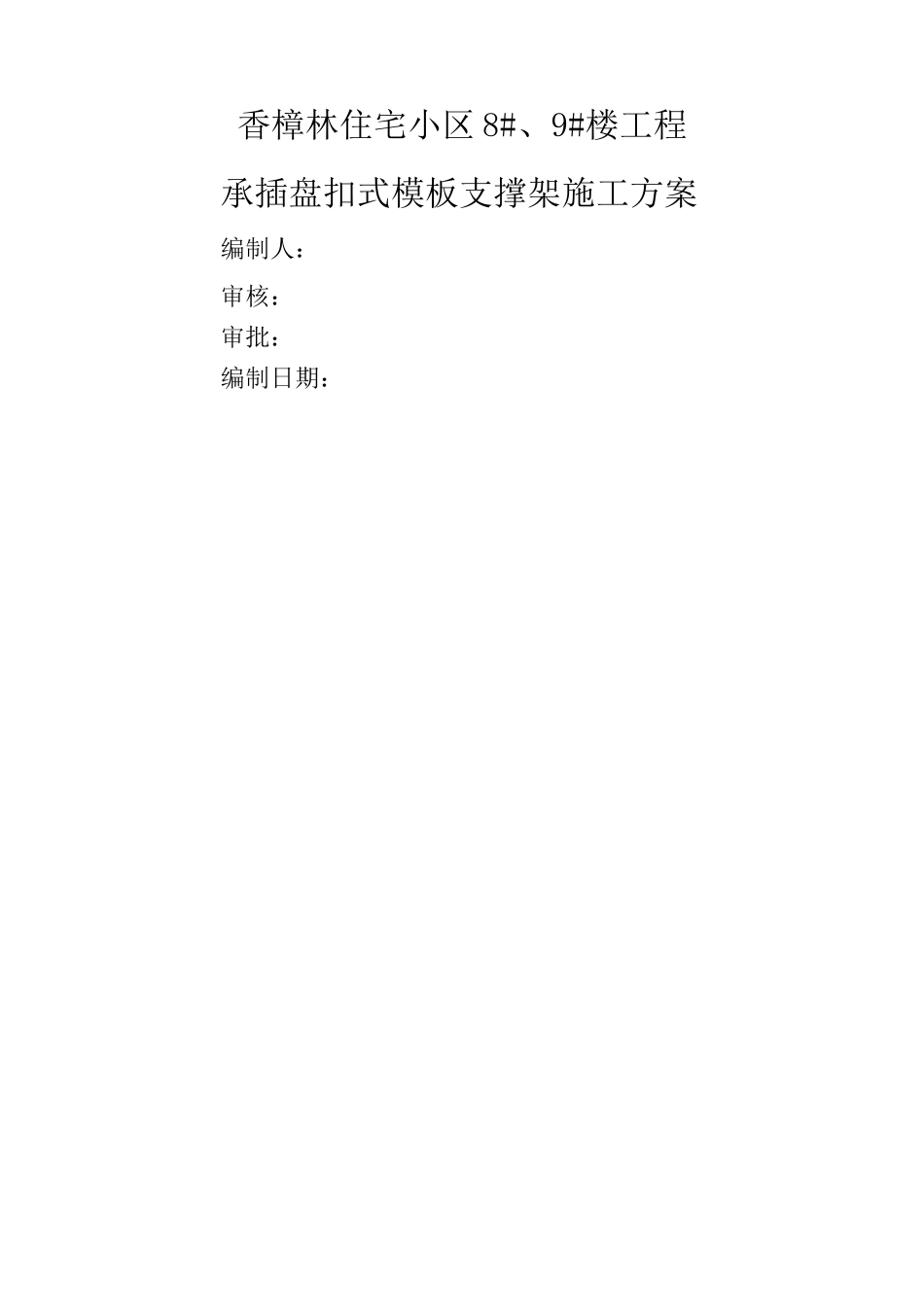

承插盘扣式支撑架施工方案_第1页
1/25

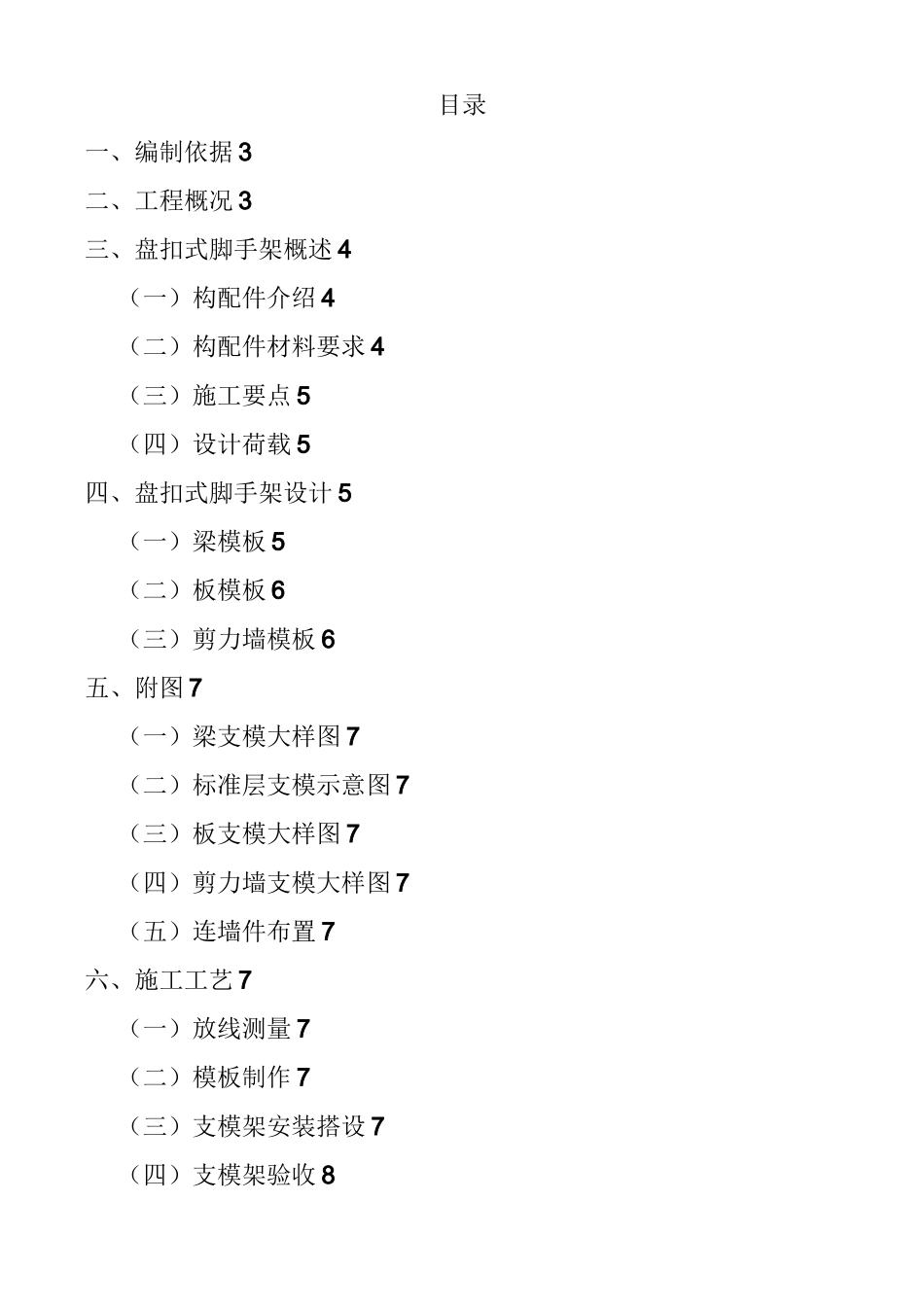

承插盘扣式支撑架施工方案_第2页
2/25

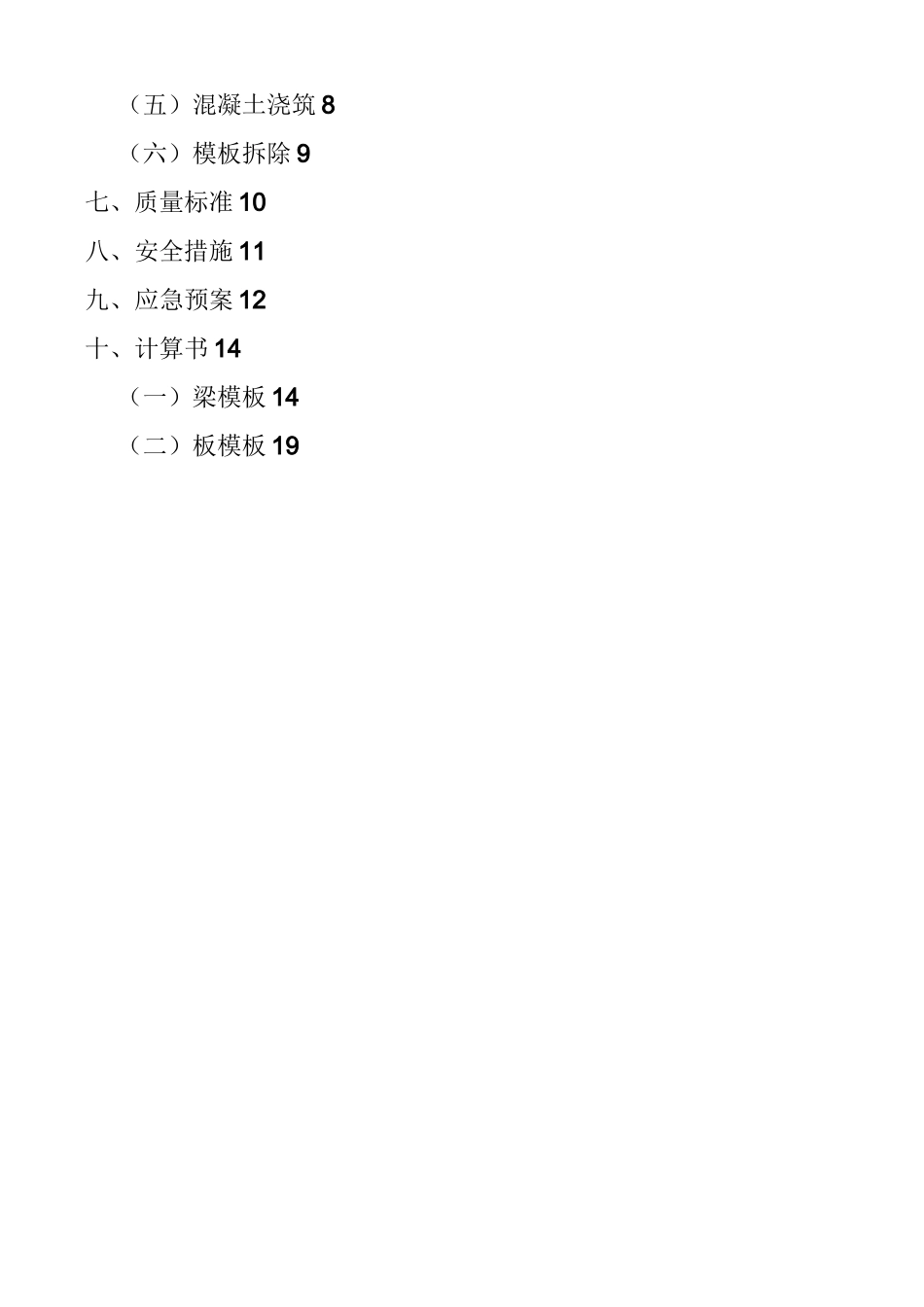

承插盘扣式支撑架施工方案_第3页
3/25
香樟林住宅小区 8#、9#楼工程承插盘扣式模板支撑架施工方案编制人:审核:审批:编制日期:目录一、编制依据 3二、工程概况 3三、盘扣式脚手架概述 4(一)构配件介绍 4(二)构配件材料要求 4(三)施工要点 5(四)设计荷载 5四、盘扣式脚手架设计 5(一)梁模板 5(二)板模板 6(三)剪力墙模板 6五、附图 7(一)梁支模大样图 7(二)标准层支模示意图 7(三)板支模大样图 7(四)剪力墙支模大样图 7(五)连墙件布置 7六、施工工艺 7(一)放线测量 7(二)模板制作 7(三)支模架安装搭设 7(四)支模架验收 8(五)混凝土浇筑 8(六)模板拆除 9七、质量标准 10八、安全措施 11九、应急预案 12十、计算书 14(一)梁模板 14(二)板模板 19香樟林住宅小区 8#、9#楼承插盘扣式模板支撑架施工方案本方案适用 8#、9#楼标准层梁、板模板支撑。墙柱模板仍采用 18mm 厚七夹板,背楞体系选用©48X3.5 钢管和 50X100 木枋进行加固,详见《主体结构施工方案》。一、编制依据1、《建筑施工承插型盘扣件钢管支架安全技术规程》(JGJ231-2010);2、《建筑施工模板安全技术规范》JGJ162-20083、《建筑施工安全检查标准》JGJ59-20114、《建筑结构荷载规范》GB50009-20125、施工图纸;6、《香樟林住宅小区 8#、9#、13#、15#楼工程施工组织设计》;7、杭州品茗科技有限公司的《品茗施工安全设施计算软件》。二、工程概况1.一般概况香樟林住宅小区 8#、9#楼工程位于南宁市兴宁区望州南路 188 号。1、8#楼:地下 1 层,地上 32 层,高度 100m。层高:地下 1 层/1 层/标准层:4.1m/6.2m/3m;2、9#楼:地下 1 层,地上 32 层,高度 98m。层高:地下 1 层/1 层/标准层:4.1m/6.2m/3m;2.构件主要截面8#、9#楼标准层构件主要截面尺寸标准层咼度3m板厚主要板厚 100mm截面(mmXmm)跨度(mm)备注250X6003500200X5003500梁王要截面200X6004100200X4003800200X3502800剪力墙墙厚 200mm、300mm3.标准层平面图4.承插型盘扣式支撑体系的选择采用承插型盘扣式支撑体系进行钢筋混凝土梁板的浇筑支撑,承插型盘扣式支架式一种高度灵活的多功能支撑架,以立杆部件为基础,立杆上配置圆盘。每个圆盘上设置有 4 个孔,以便连接其他部件,使整个结构牢固稳定。三、盘扣式脚手架概述(一)构配件介绍1.盘扣节点(1) 由焊接于立杆上的连接盘、横杆杆端接头组成。(2)盘扣位于立杆上,起步为 300mm,中间为 600mm;(3...
