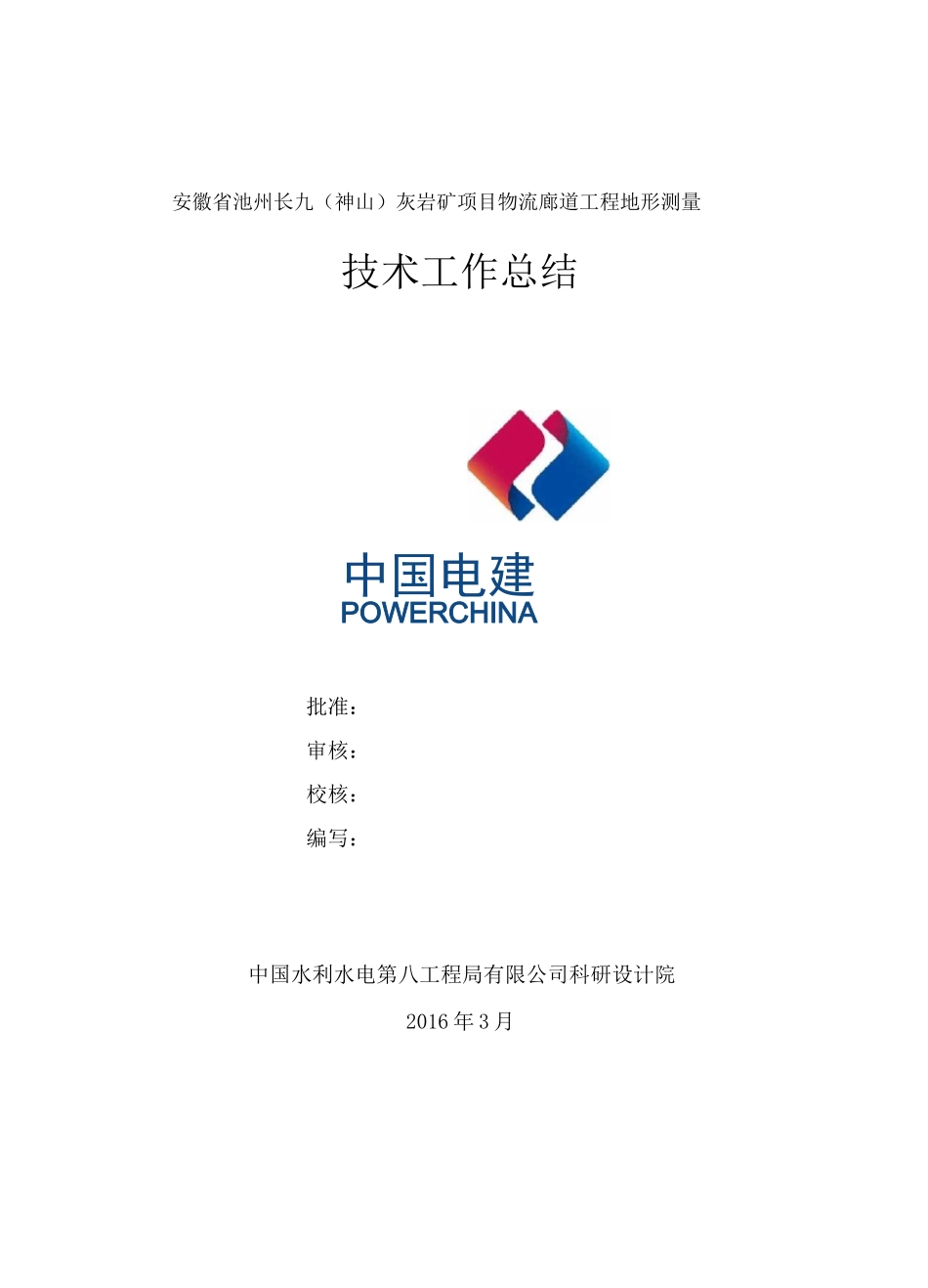

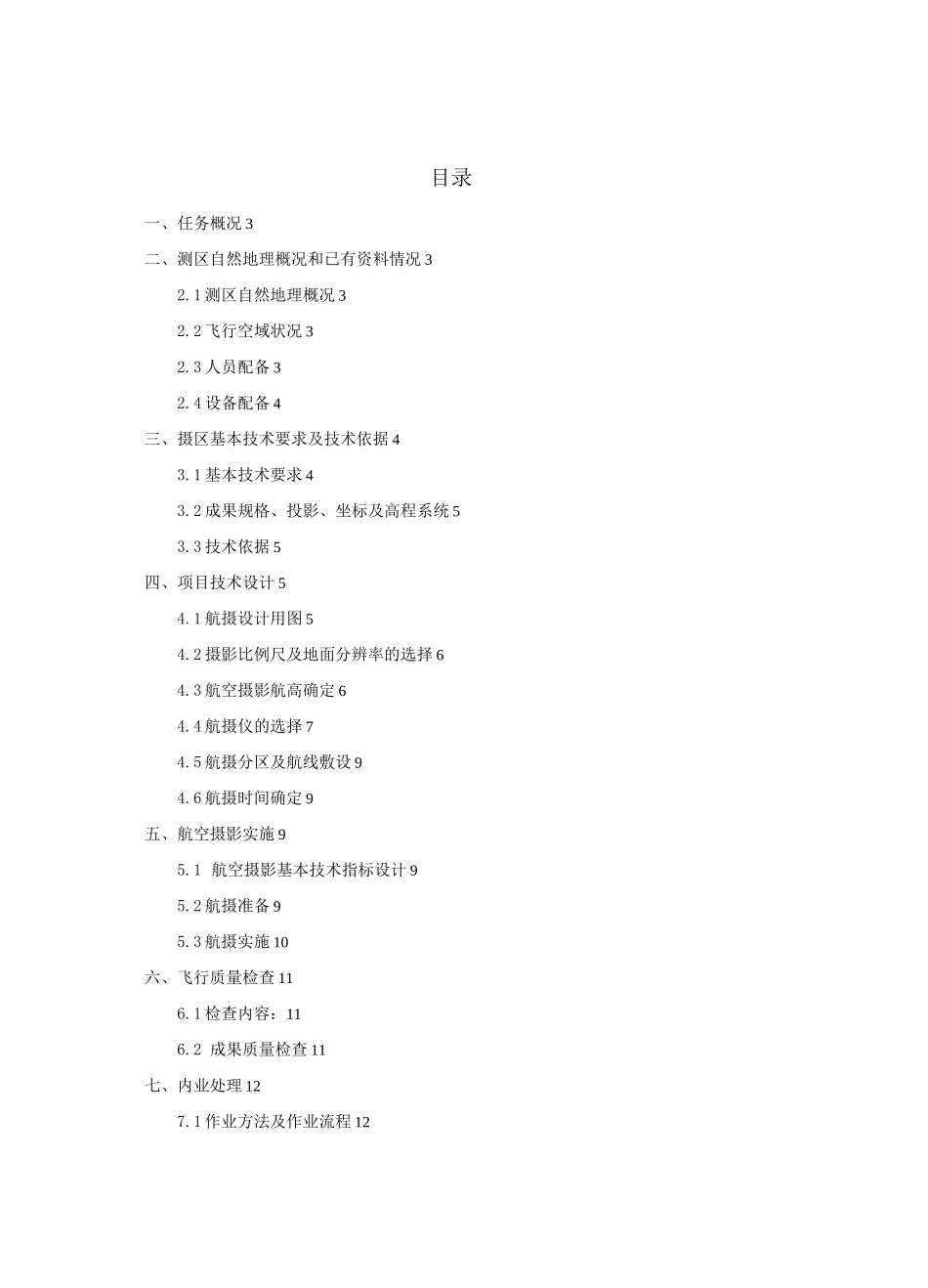

安徽省池州长九（神山）灰岩矿项目物流廊道工程地形测量技术工作总结中国电建POWERCHINA批准：审核：校核：编写：中国水利水电第八工程局有限公司科研设计院2016 年 3 月目录一、任务概况 3二、测区自然地理概况和已有资料情况 32.1 测区自然地理概况 32.2 飞行空域状况 32.3 人员配备 32.4 设备配备 4三、摄区基本技术要求及技术依据 43.1 基本技术要求 43.2 成果规格、投影、坐标及高程系统 53.3 技术依据 5四、项目技术设计 54.1 航摄设计用图 54.2 摄影比例尺及地面分辨率的选择 64.3 航空摄影航高确定 64.4 航摄仪的选择 74.5 航摄分区及航线敷设 94.6 航摄时间确定 9五、航空摄影实施 95.1 航空摄影基本技术指标设计 95.2 航摄准备 95.3 航摄实施 10六、飞行质量检查 116.1 检查内容：116.2 成果质量检查 11七、内业处理 127.1 作业方法及作业流程 127.2 空三加密 12八、线划图作业 138.1 成图的技术规格和精度 138.2、地形图符号及注记：148.3、地形图的精度：148.4、像片调绘 148.5、线划图作业实施 16九、质量控制 199.1 质量目标 199.2 质量保证措施 199.3 产品检验 20十、上交测绘成果和资料清单 20十一、附录 2011.1 甲级测绘资质证书 2111.2 仪器检验证书 2211.3 人员资质证书 31、任务概况受中电建安徽长九新材料股份有限公司的委托，中国水利水电第八工程局有限公司科研设计院对安徽省池州池州港牛头山码头码头至神山区域进行 1:1000 地形图测绘。野外数据采集于 2016 年 2 月 22 开始，3 月 12 日结束，室内成图于 3 月 15 日结束。任务分成三块区域，根据设计的物流廊道设计方案设计飞行区域，采用无人机航测进行 1:1000 地形图作业。二、测区自然地理概况和已有资料情况2.1 测区自然地理概况测区位于安徽省池州市西南方向，为亚热带季风气候区，气候温和，雨量充沛，光照充足，无霜期长，四季分明。318 国道至神山测区基本呈带状分布，地形较为复杂，主要包含工业厂矿，农田及山区，测区内居民散落分布，交通便利。本次航测时间正处于长江流域梅雨季节，给航测工作带来一定影响。2.2 飞行空域状况测区位于乡镇区域，无人机飞行高度小于 1000 米，属于开放的低空空域。附近没有军事区域，无民用机场，不在机场空域，民航航路上。飞行空域情况良好。2.3 人员配备根据本次测量要求，经过对测区的实地踏勘，在充分了解该测区的特点，...
