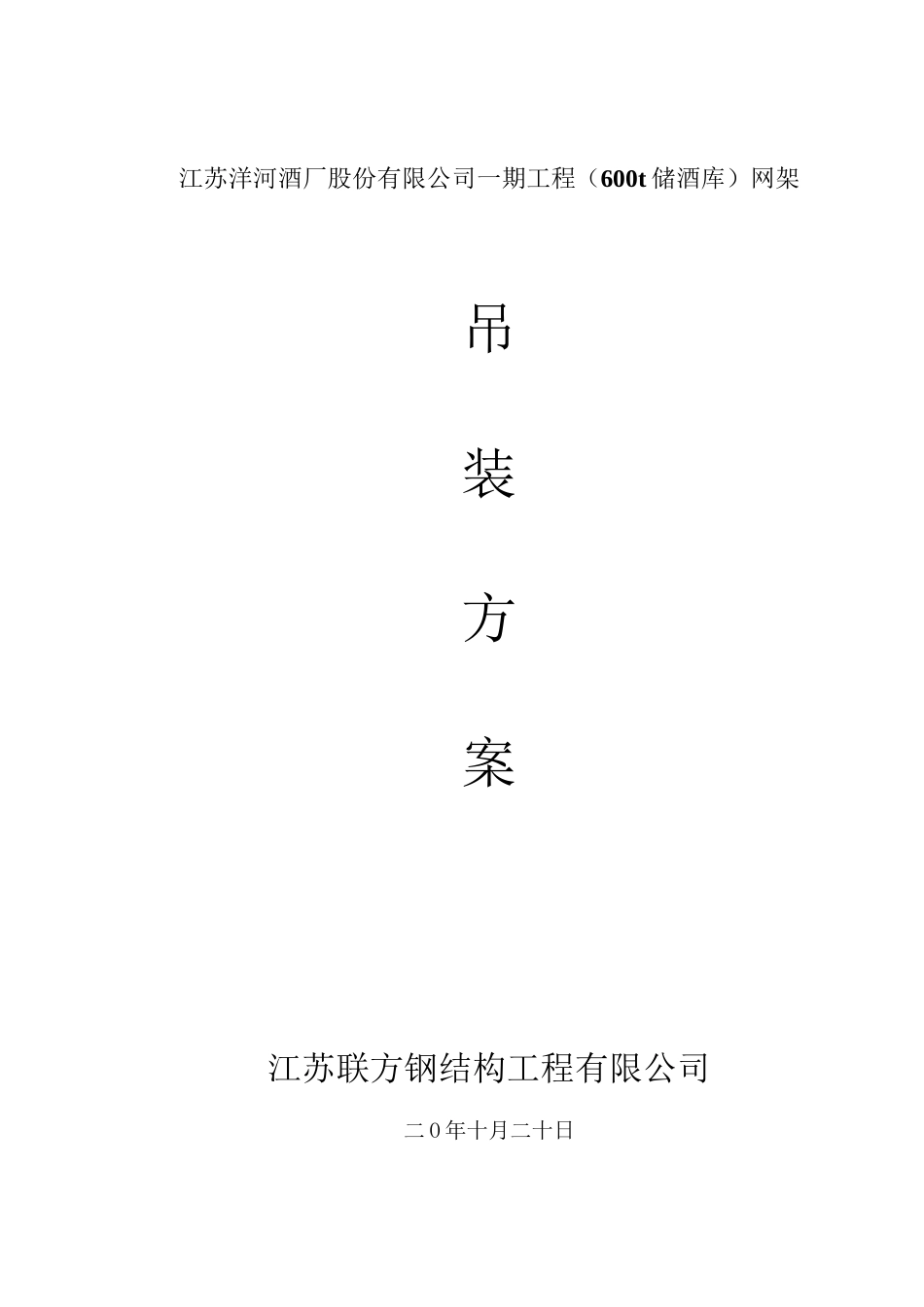

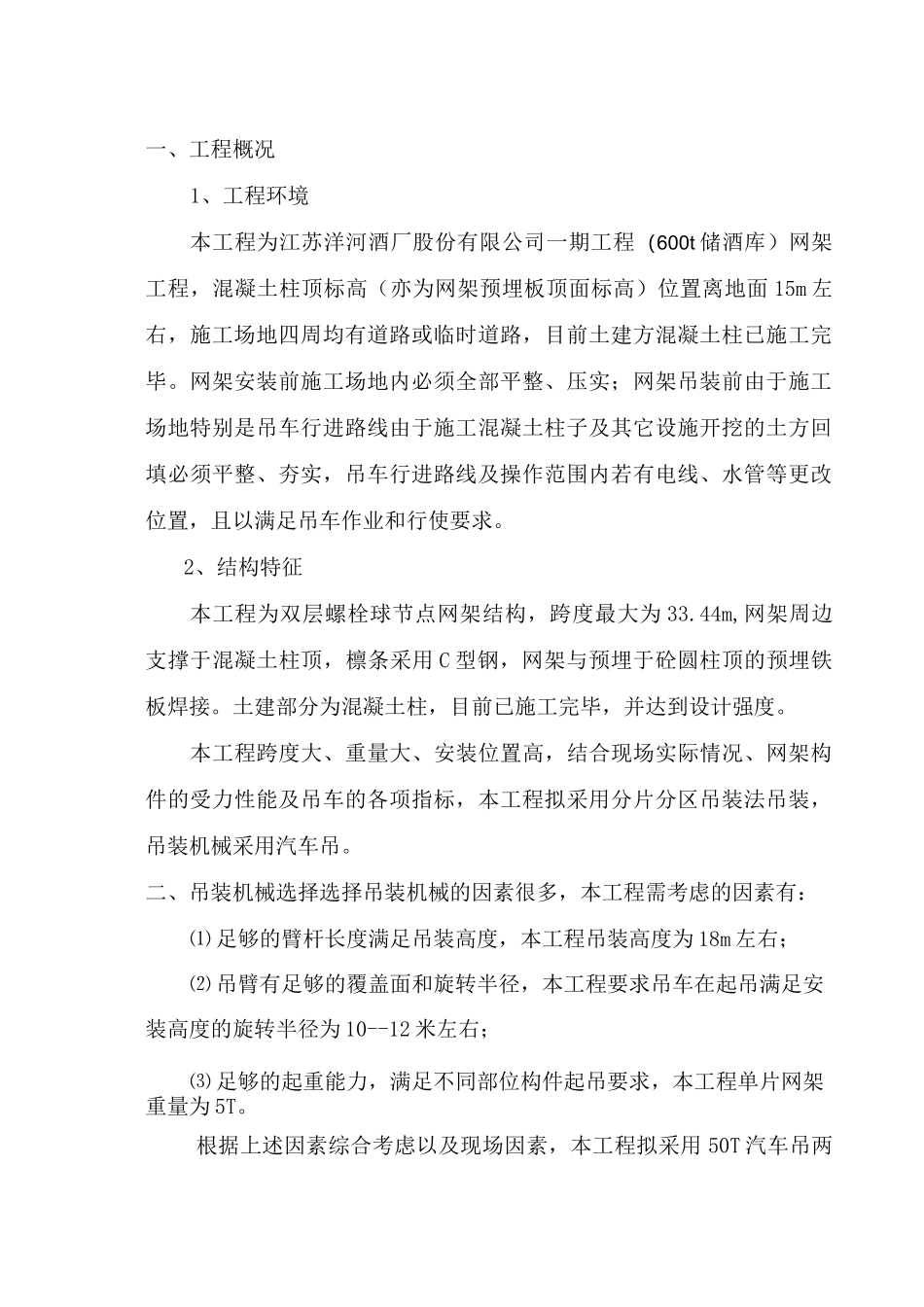

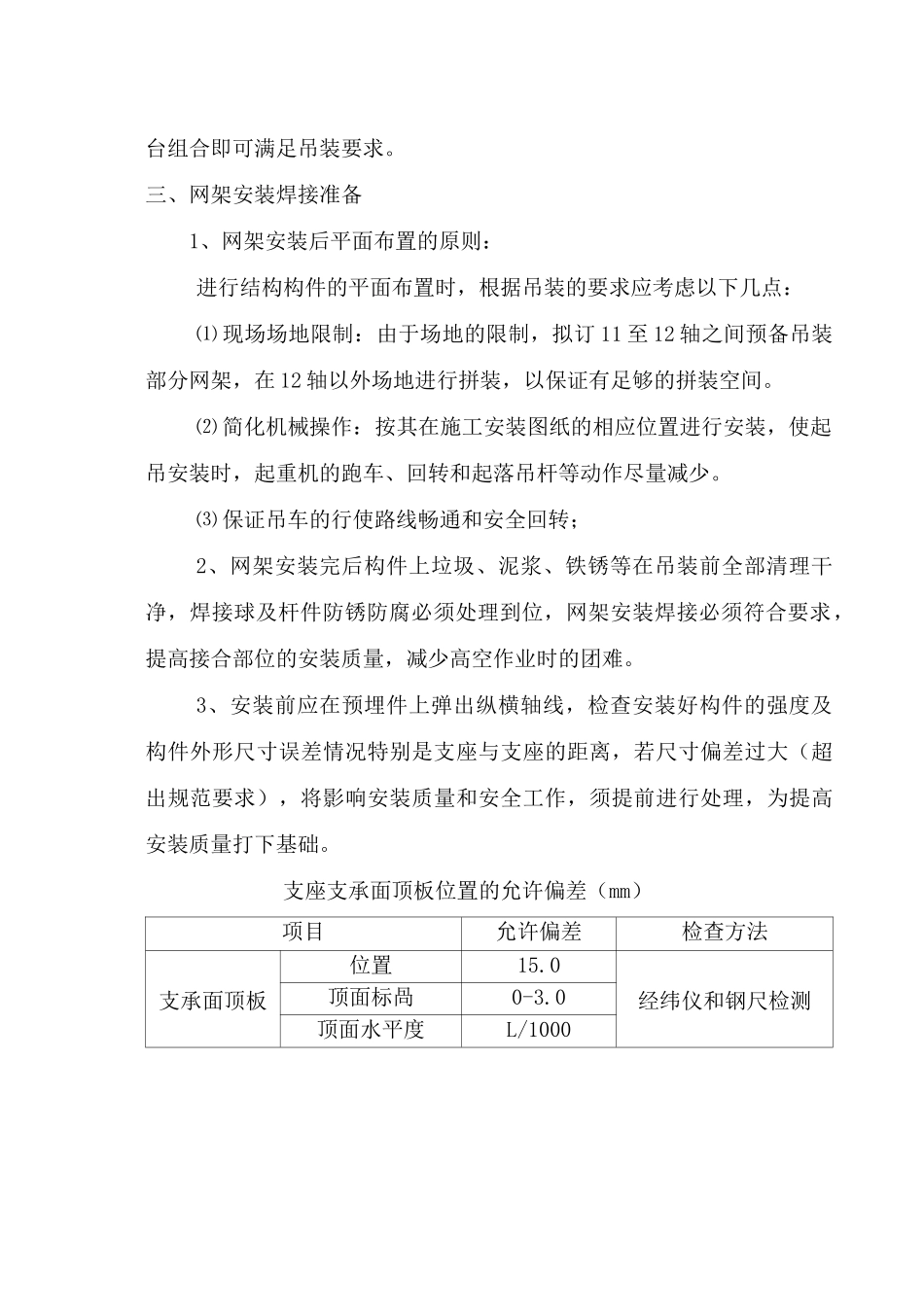

江苏洋河酒厂股份有限公司一期工程（600t 储酒库）网架吊装方案江苏联方钢结构工程有限公司二 O 年十月二十日一、工程概况1、工程环境本工程为江苏洋河酒厂股份有限公司一期工程（600t 储酒库）网架工程，混凝土柱顶标高（亦为网架预埋板顶面标高）位置离地面 15m 左右，施工场地四周均有道路或临时道路，目前土建方混凝土柱已施工完毕。网架安装前施工场地内必须全部平整、压实；网架吊装前由于施工场地特别是吊车行进路线由于施工混凝土柱子及其它设施开挖的土方回填必须平整、夯实，吊车行进路线及操作范围内若有电线、水管等更改位置，且以满足吊车作业和行使要求。2、结构特征本工程为双层螺栓球节点网架结构，跨度最大为 33.44m,网架周边支撑于混凝土柱顶，檩条采用 C 型钢，网架与预埋于砼圆柱顶的预埋铁板焊接。土建部分为混凝土柱，目前已施工完毕，并达到设计强度。本工程跨度大、重量大、安装位置高，结合现场实际情况、网架构件的受力性能及吊车的各项指标，本工程拟采用分片分区吊装法吊装，吊装机械采用汽车吊。二、吊装机械选择选择吊装机械的因素很多，本工程需考虑的因素有：⑴ 足够的臂杆长度满足吊装高度，本工程吊装高度为 18m 左右；⑵ 吊臂有足够的覆盖面和旋转半径，本工程要求吊车在起吊满足安装高度的旋转半径为 10--12 米左右；⑶ 足够的起重能力，满足不同部位构件起吊要求，本工程单片网架重量为 5T。根据上述因素综合考虑以及现场因素，本工程拟采用 50T 汽车吊两台组合即可满足吊装要求。三、网架安装焊接准备1、网架安装后平面布置的原则：进行结构构件的平面布置时，根据吊装的要求应考虑以下几点：⑴ 现场场地限制：由于场地的限制，拟订 11 至 12 轴之间预备吊装部分网架，在 12 轴以外场地进行拼装，以保证有足够的拼装空间。⑵ 简化机械操作：按其在施工安装图纸的相应位置进行安装，使起吊安装时，起重机的跑车、回转和起落吊杆等动作尽量减少。⑶ 保证吊车的行使路线畅通和安全回转；2、网架安装完后构件上垃圾、泥浆、铁锈等在吊装前全部清理干净，焊接球及杆件防锈防腐必须处理到位，网架安装焊接必须符合要求，提高接合部位的安装质量，减少高空作业时的团难。3、安装前应在预埋件上弹出纵横轴线，检查安装好构件的强度及构件外形尺寸误差情况特别是支座与支座的距离，若尺寸偏差过大（超出规范要求），将影响安装质量和安全工作，须提前进行处理，为提高安装质量打下基础。...
