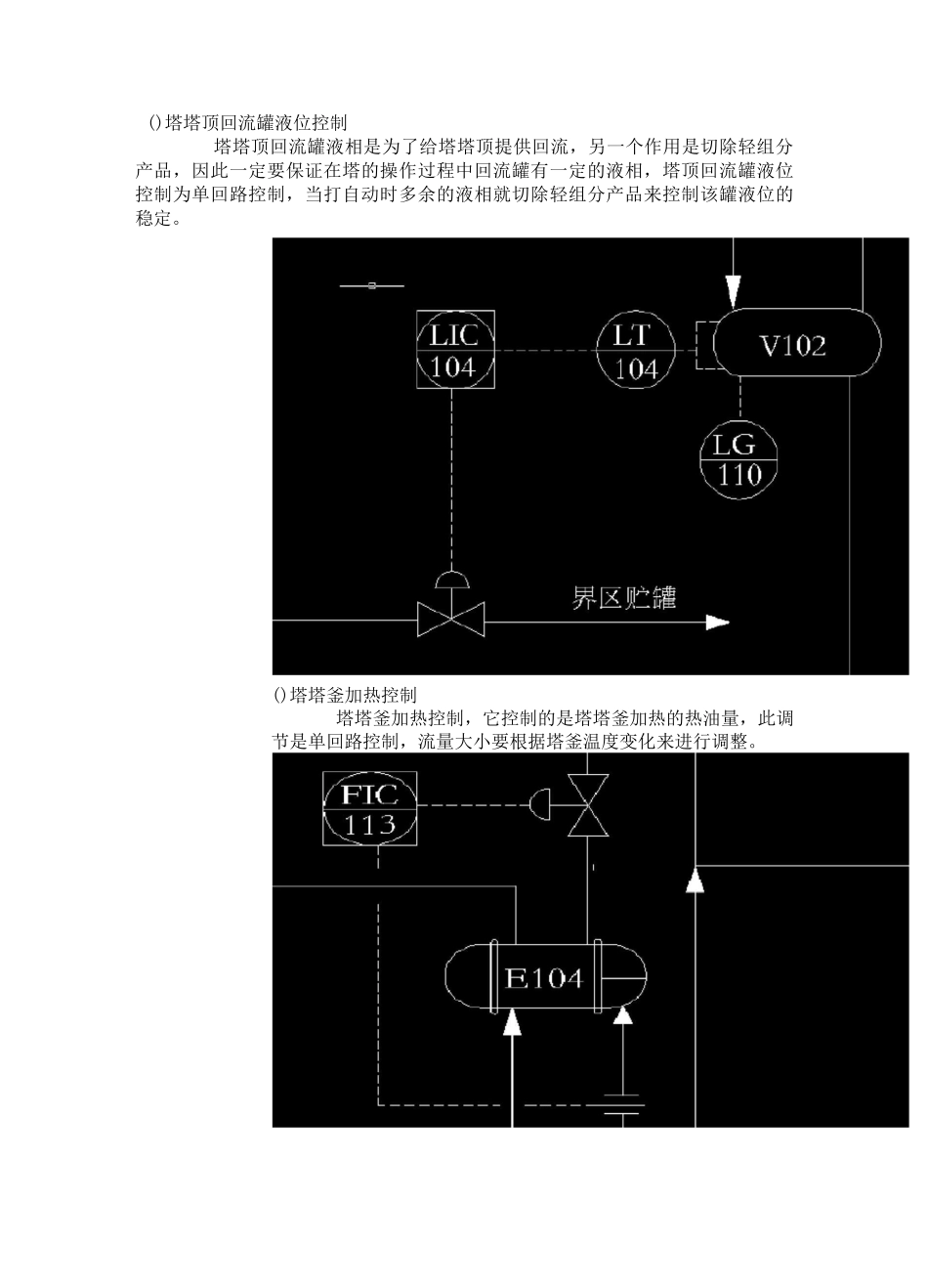

FM1B103b停L£ik1棒丨I止动控制系统功能规格书一、系统控制功能的详细划分1.□□□□□□□□□控制对象为精馏塔中的脱庚烷塔，其基本任务是利用进入塔中混合液的挥发度不同分离以下的轻组分和的重组分。2.□□□□脱庚烷塔的作用是脱除以下的轻组分，塔顶轻组分经脱庚烷塔顶空冷器冷却，冷凝液进入脱庚烷塔受液槽，再经脱庚烷塔回流泵抽出，一部分返回脱庚烷塔顶做塔顶回流，一部分做为付产品送出界区外，脱庚烷塔受液槽的不凝气送至火炬。脱除了轻组分的芳烃料自脱庚烷塔底由脱庚烷塔塔釜泵抽出，进入脱庚烷塔进料换热器经与脱庚烷塔进料换热后，进入再精馏塔。3.□□□□精馏过程的主要设备有：脱庚烷精馏塔、再沸器、冷凝器、回流罐和输送设备等其中脱庚烷塔 0X,塔板总数为块，精馏段和提馏段分别为块，大孔筛板为 e,设计压力为设计温度为°C。反应生成的轻质烃副产物，由脱轻组分塔顶蒸出，芳烃、链烷与环烷应保留在塔釜液中，若烷烃与环烃从塔顶蒸出，无疑是增加了烃损失，脱轻组分塔一般为块塔板，进料在第块板，回流液从第一块板的上方入塔，控制朮B10OIS3[P102A——J031had—LP103AF103B卩第八块板的温度，以控制塔顶馏出液的组成。表：装置设备设备名称标识脱庚烷塔脱庚烷塔塔釜再沸器脱庚烷塔塔顶空冷器脱庚烷塔回流泵脱庚烷塔塔釜泵4.□□□□塔塔顶压力控制塔塔顶回流罐液位控制塔塔釜加热控制塔塔釜液位控制塔灵敏板温度与塔顶回流量的串级控制5.□□□□脱庚烷塔的运行控制二、系统控制功能实现的策略1.□□□□T101□□□□□□（）塔塔顶压力控制塔塔顶压力控制有两种控制方案，训练装置在进行培训时需将选择开关切到与连通，此时为单回路控制，气相排放去火炬；在训练装置操作培训结束后要将切到系统保压状态，即与连通，此时控制的是向塔补充氮的量，以保证塔处于氮气保压状态。()塔塔顶回流罐液位控制塔塔顶回流罐液相是为了给塔塔顶提供回流，另一个作用是切除轻组分产品，因此一定要保证在塔的操作过程中回流罐有一定的液相，塔顶回流罐液位控制为单回路控制，当打自动时多余的液相就切除轻组分产品来控制该罐液位的稳定。()塔塔釜加热控制塔塔釜加热控制，它控制的是塔塔釜加热的热油量，此调节是单回路控制，流量大小要根据塔釜温度变化来进行调整。① 启动回流或打开回流调节阀为进料，为塔塔釜液位控制是单回路控制，它只控制塔塔底的液位。（）塔灵敏板温度与塔顶回流量的串级控制是塔的灵敏板温度，它所反映的是塔...
