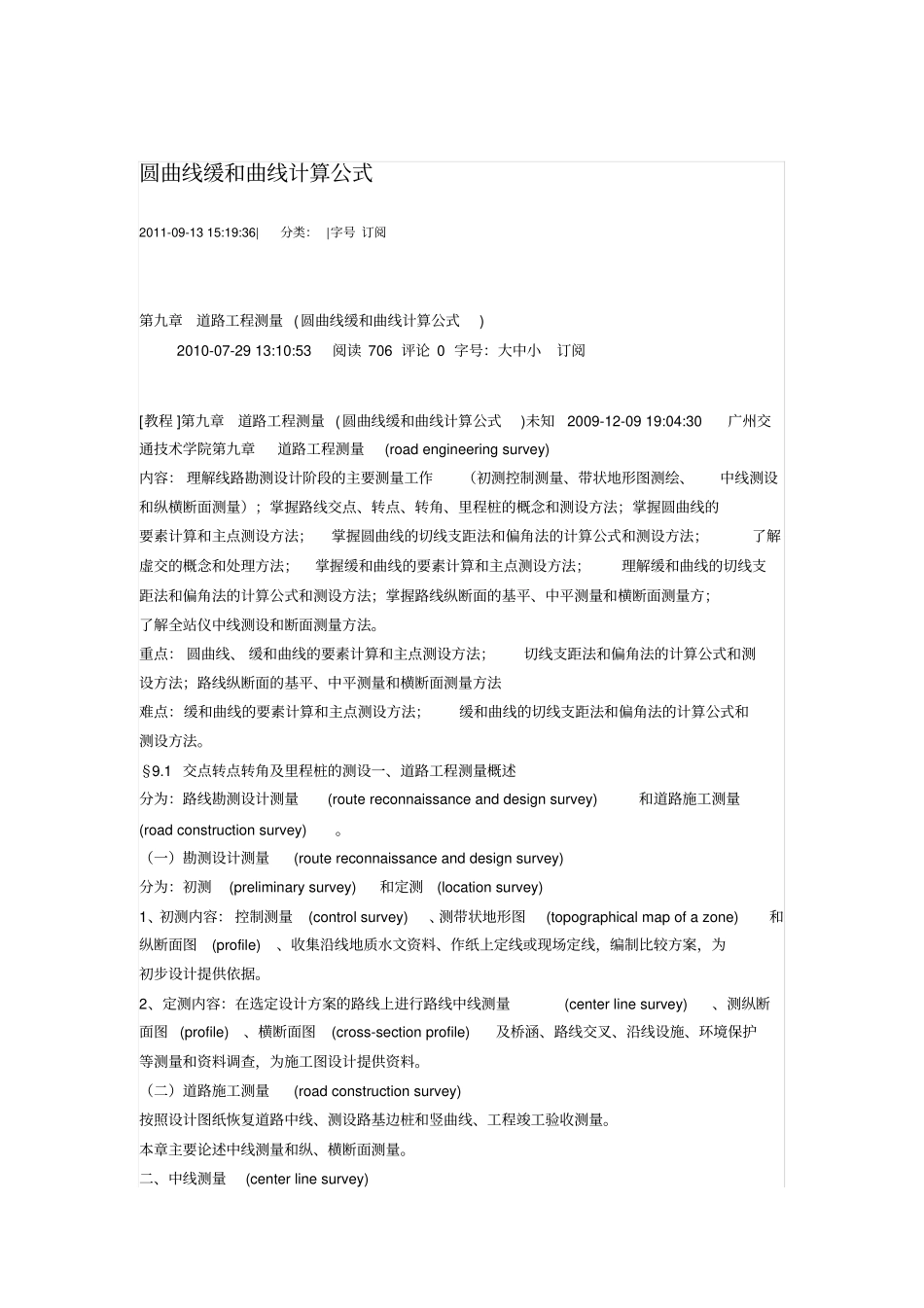

圆曲线缓和曲线计算公式_第1页
1/14

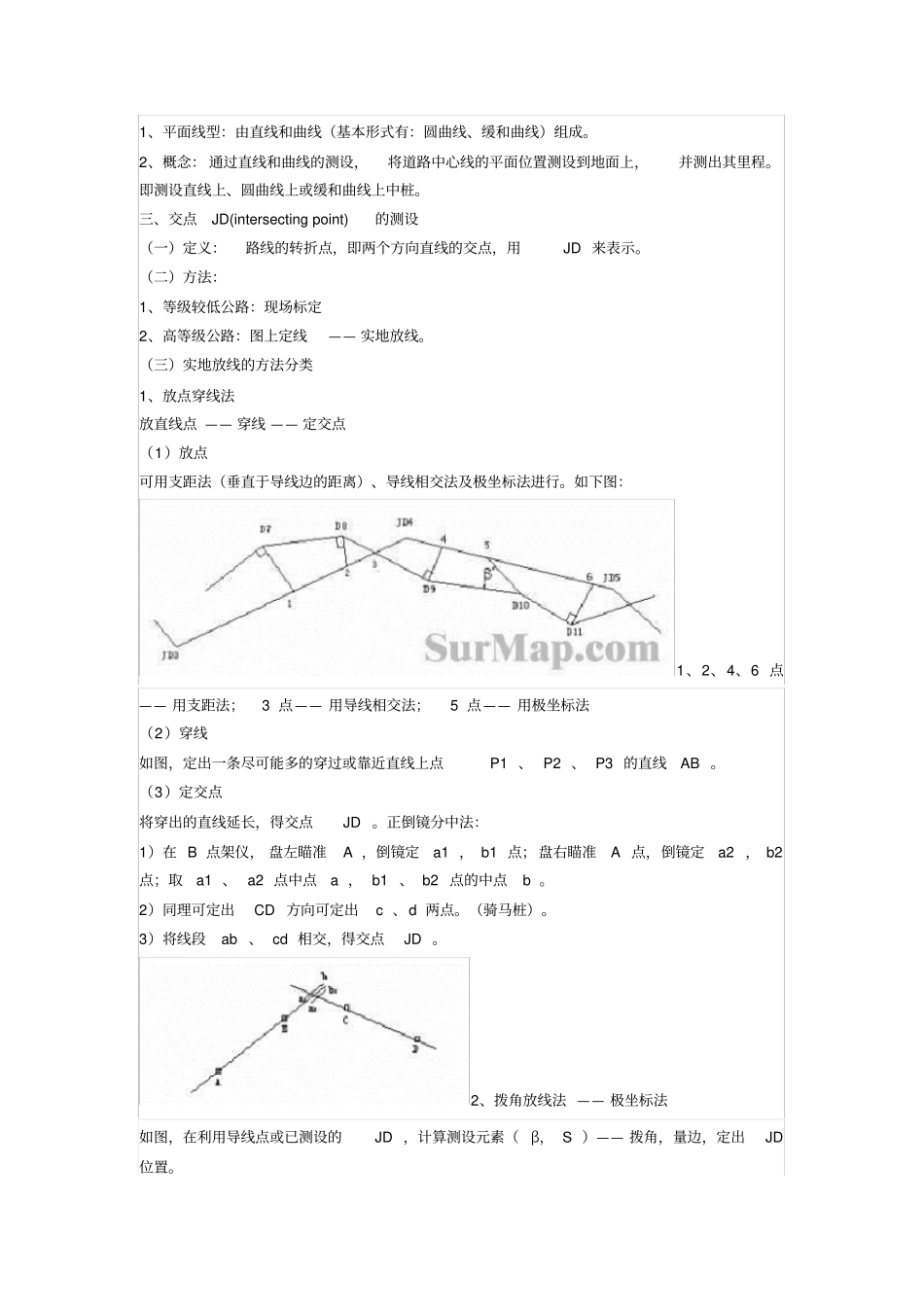

圆曲线缓和曲线计算公式_第2页
2/14

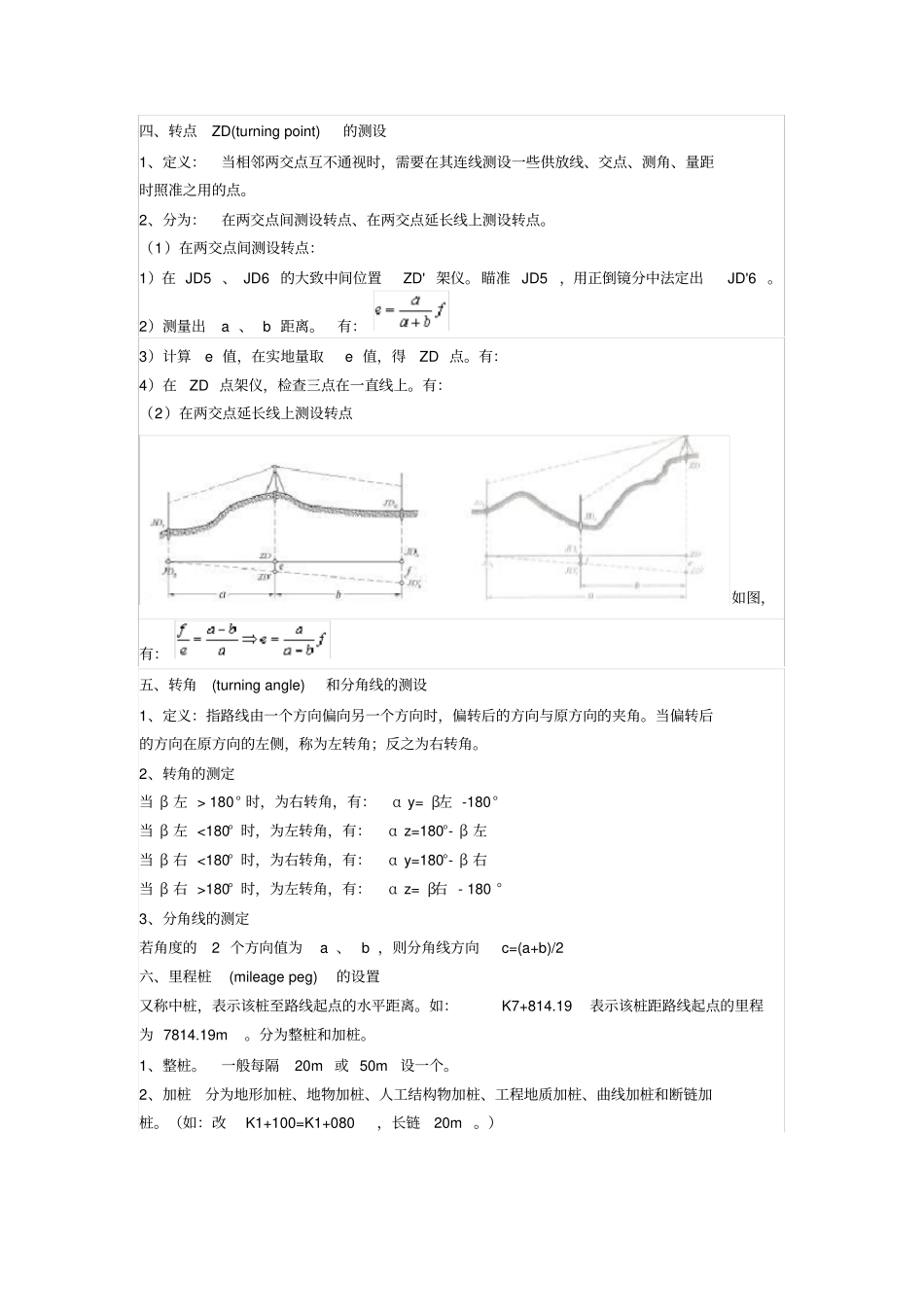

圆曲线缓和曲线计算公式_第3页
3/14
圆曲线缓和曲线计算公式2011-09-13 15:19:36| 分类: |字号 订阅第九章道路工程测量 (圆曲线缓和曲线计算公式) 2010-07-29 13:10:53阅读 706 评论 0 字号:大中小订阅[教程 ]第九章道路工程测量 (圆曲线缓和曲线计算公式)未知2009-12-09 19:04:30 广州交通技术学院第九章道路工程测量(road engineering survey) 内容: 理解线路勘测设计阶段的主要测量工作(初测控制测量、带状地形图测绘、中线测设和纵横断面测量);掌握路线交点、转点、转角、里程桩的概念和测设方法;掌握圆曲线的要素计算和主点测设方法;掌握圆曲线的切线支距法和偏角法的计算公式和测设方法;了解虚交的概念和处理方法;掌握缓和曲线的要素计算和主点测设方法;理解缓和曲线的切线支距法和偏角法的计算公式和测设方法;掌握路线纵断面的基平、中平测量和横断面测量方;了解全站仪中线测设和断面测量方法。重点: 圆曲线、 缓和曲线的要素计算和主点测设方法;切线支距法和偏角法的计算公式和测设方法;路线纵断面的基平、中平测量和横断面测量方法难点:缓和曲线的要素计算和主点测设方法;缓和曲线的切线支距法和偏角法的计算公式和测设方法。§ 9.1 交点转点转角及里程桩的测设一、道路工程测量概述分为:路线勘测设计测量(route reconnaissance and design survey) 和道路施工测量(road construction survey) 。(一)勘测设计测量(route reconnaissance and design survey) 分为:初测(preliminary survey) 和定测(location survey) 1、初测内容: 控制测量(control survey) 、测带状地形图(topographical map of a zone) 和纵断面图(profile) 、收集沿线地质水文资料、作纸上定线或现场定线,编制比较方案,为初步设计提供依据。2、定测内容:在选定设计方案的路线上进行路线中线测量(center line survey) 、测纵断面图 (profile) 、横断面图(cross-section profile) 及桥涵、路线交叉、沿线设施、环境保护等测量和资料调查,为施工图设计提供资料。(二)道路施工测量(road construction survey) 按照设计图纸恢复道路中线、测设路基边桩和竖曲线、工程竣工验收测量。本章主要论述中线测量和纵、横断面测量。二、中线测量(center line survey) 1、平面线型:由直线和曲线(基本形式有:圆曲线、缓和曲线)组成。2、概念: 通过直线和曲线的测设,将道路中心线的平面位置测设到地面上,并测出其里程。...
