土工合成材料讲解VIP免费

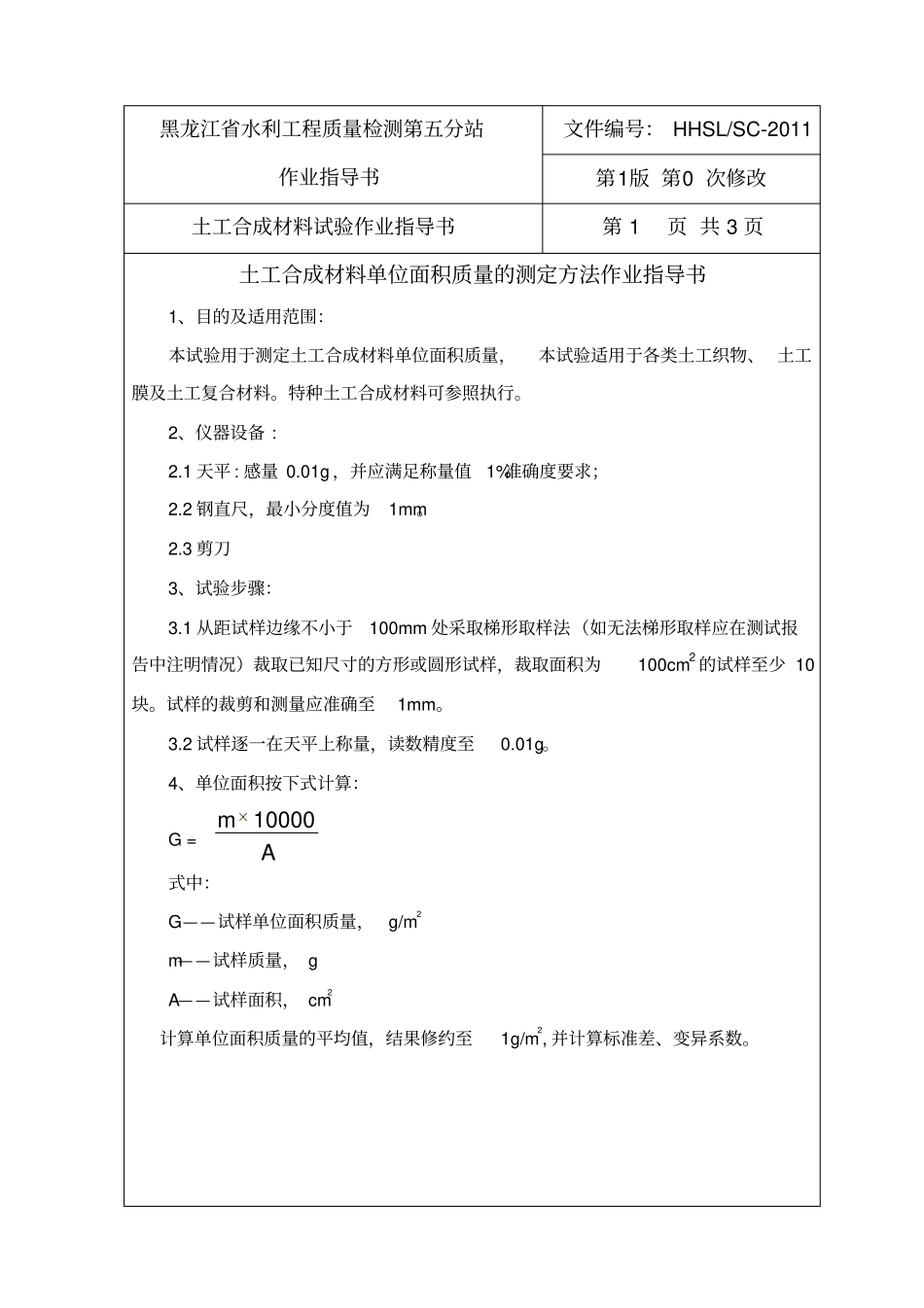

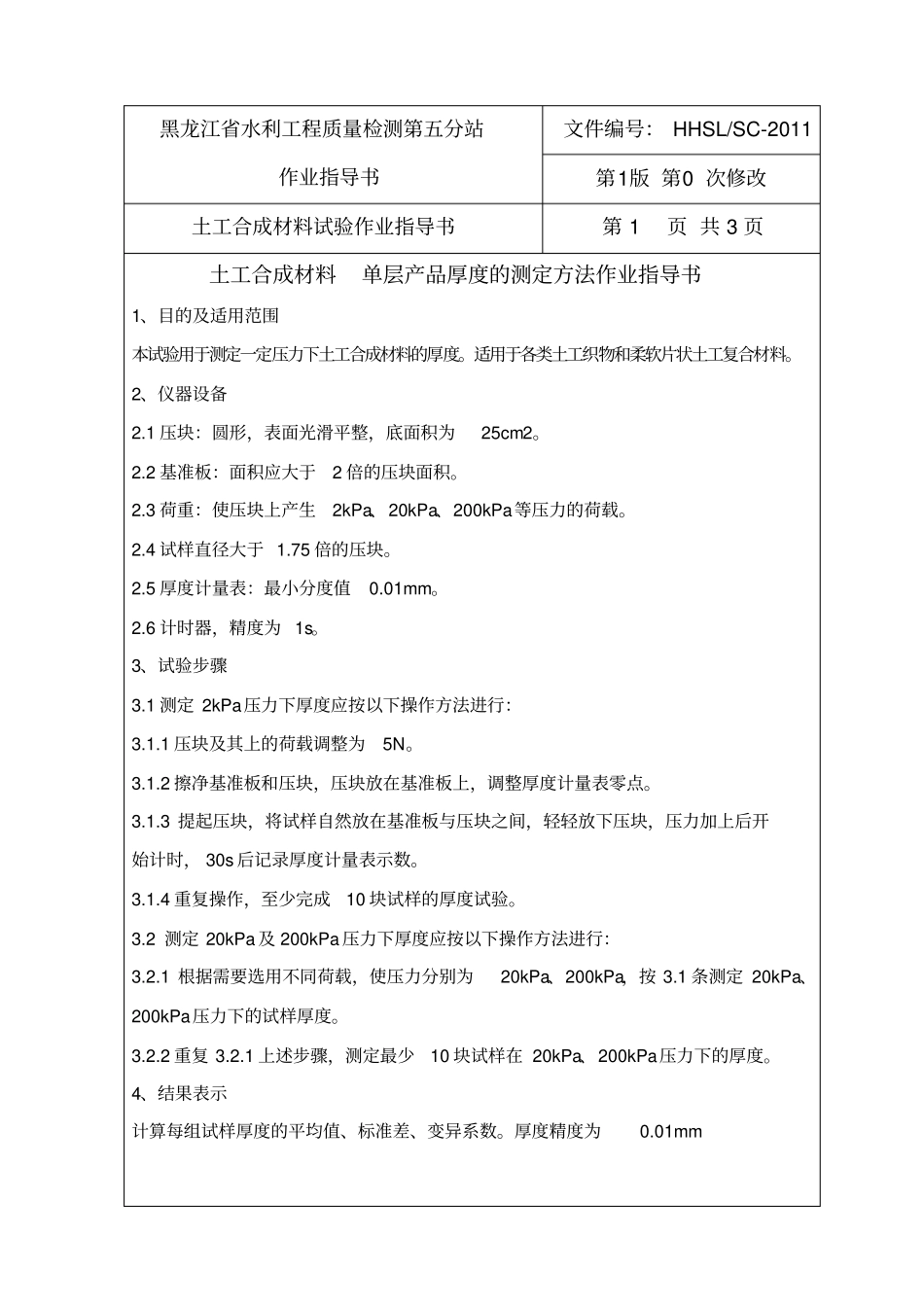

黑龙江省水利工程质量检测第五分站作业指导书文件编号： HHSL/SC-2011 第1版 第0 次修改土工合成材料试验作业指导书第 1 页 共 3 页土工合成材料单位面积质量的测定方法作业指导书1、目的及适用范围：本试验用于测定土工合成材料单位面积质量，本试验适用于各类土工织物、 土工膜及土工复合材料。特种土工合成材料可参照执行。2、仪器设备 : 2.1 天平 : 感量 0.01g ，并应满足称量值1%准确度要求；2.2 钢直尺，最小分度值为1mm。2.3 剪刀3、试验步骤：3.1 从距试样边缘不小于100mm 处采取梯形取样法（如无法梯形取样应在测试报告中注明情况）裁取已知尺寸的方形或圆形试样，裁取面积为100cm2 的试样至少 10块。试样的裁剪和测量应准确至1mm。3.2 试样逐一在天平上称量，读数精度至0.01g。4、单位面积按下式计算：G =Am 10000式中：G——试样单位面积质量，g/m2m——试样质量， g A——试样面积， cm2计算单位面积质量的平均值，结果修约至1g/m2, 并计算标准差、变异系数。黑龙江省水利工程质量检测第五分站作业指导书文件编号： HHSL/SC-2011 第1版 第0 次修改土工合成材料试验作业指导书第 1 页 共 3 页土工合成材料单层产品厚度的测定方法作业指导书1、目的及适用范围本试验用于测定一定压力下土工合成材料的厚度。适用于各类土工织物和柔软片状土工复合材料。2、仪器设备2.1 压块：圆形，表面光滑平整，底面积为25cm2。2.2 基准板：面积应大于2 倍的压块面积。2.3 荷重：使压块上产生2kPa、20kPa、200kPa等压力的荷载。2.4 试样直径大于 1.75 倍的压块。2.5 厚度计量表：最小分度值0.01mm。2.6 计时器，精度为 1s。3、试验步骤3.1 测定 2kPa压力下厚度应按以下操作方法进行：3.1.1 压块及其上的荷载调整为5N。3.1.2 擦净基准板和压块，压块放在基准板上，调整厚度计量表零点。3.1.3 提起压块，将试样自然放在基准板与压块之间，轻轻放下压块，压力加上后开始计时， 30s 后记录厚度计量表示数。3.1.4 重复操作，至少完成10 块试样的厚度试验。3.2 测定 20kPa 及 200kPa 压力下厚度应按以下操作方法进行：3.2.1 根据需要选用不同荷载，使压力分别为20kPa、200kPa，按 3.1 条测定 20kPa、200kPa压力下的试样厚度。3.2.2 重复 3.2.1 上述步骤，测定最少10 块试样在 20kPa、200kPa压力下的厚度。4、结果表示计算每组试样厚度的平均值、标准差、变异系数。厚度精度为0.01mm...
