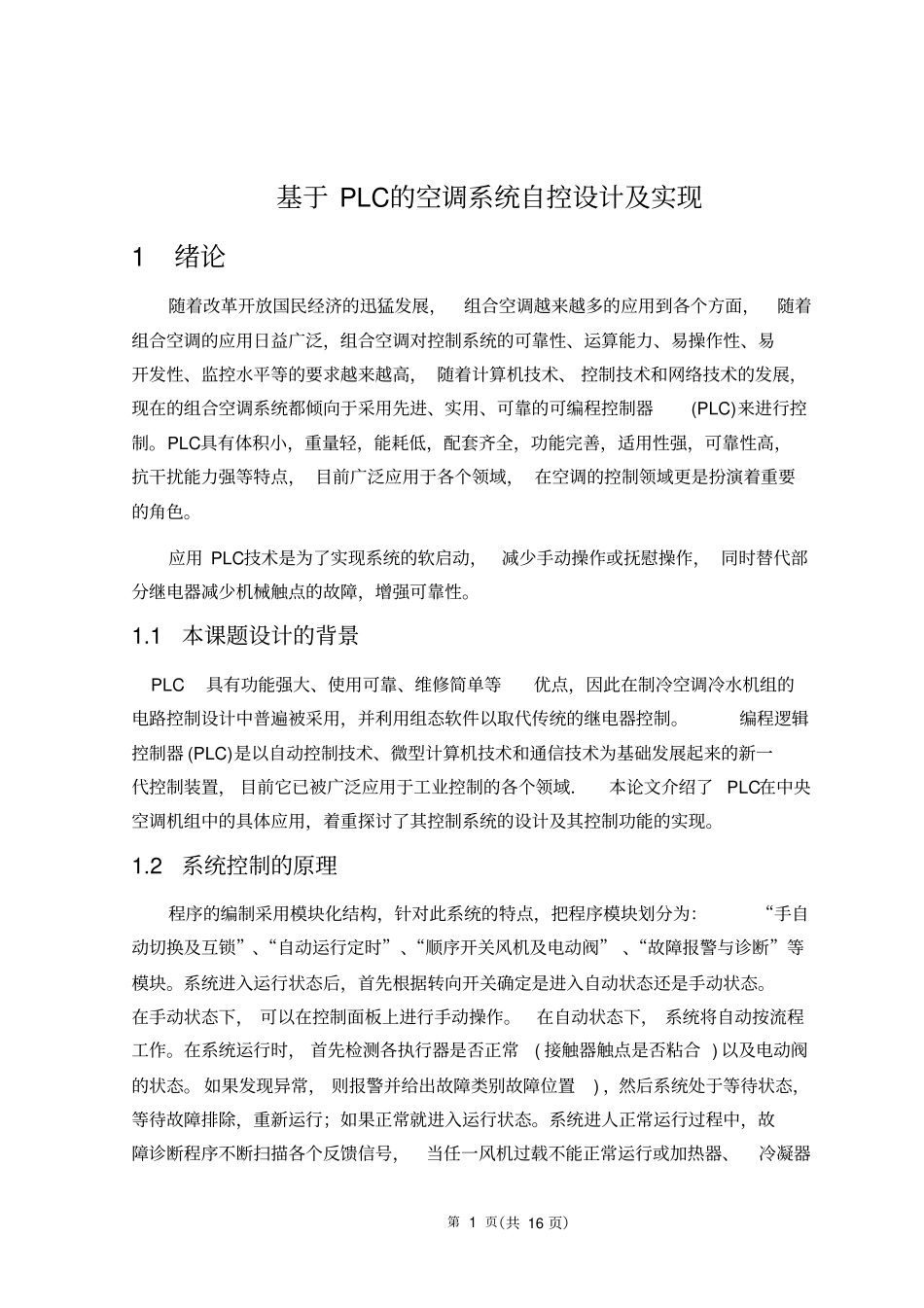

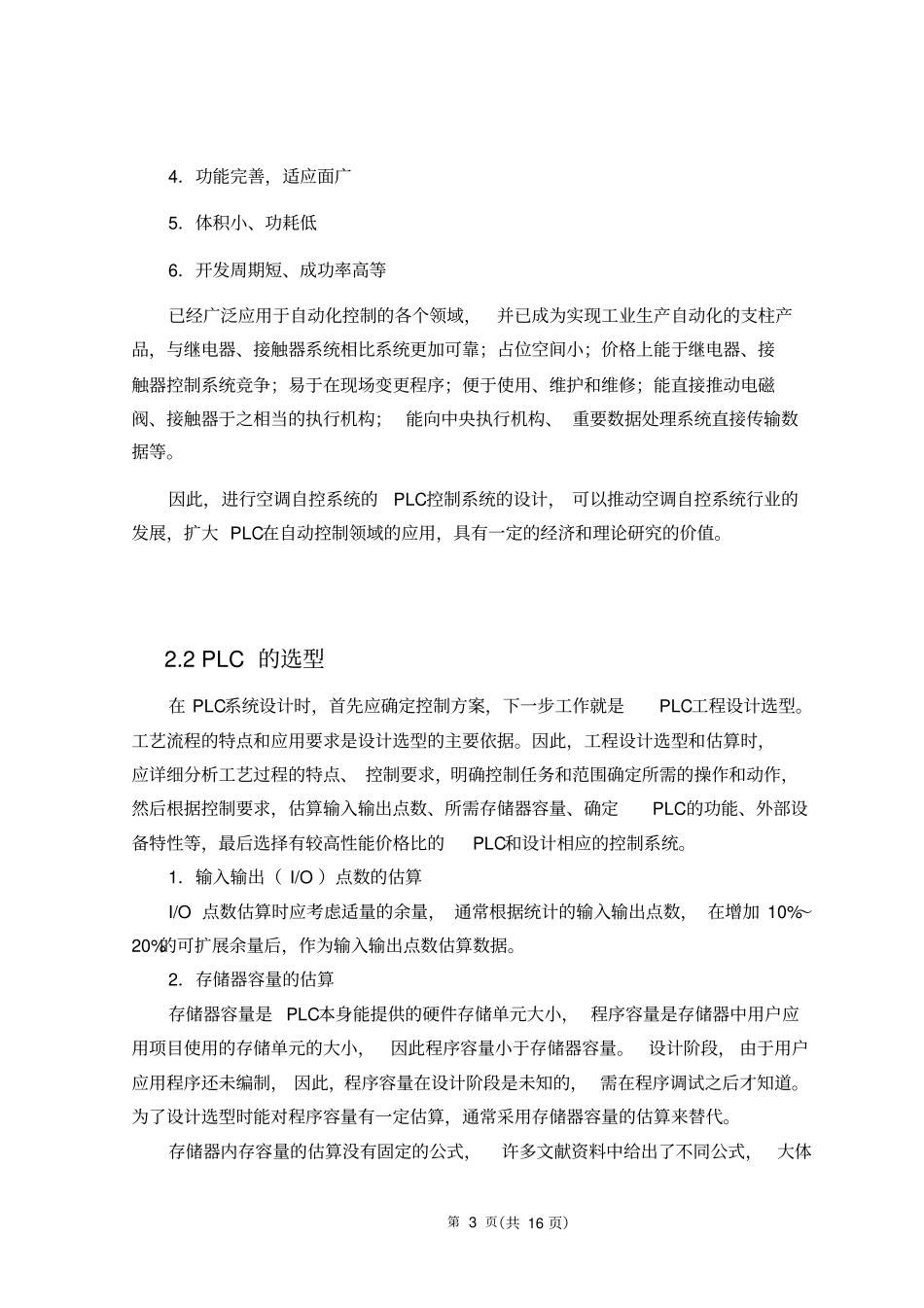

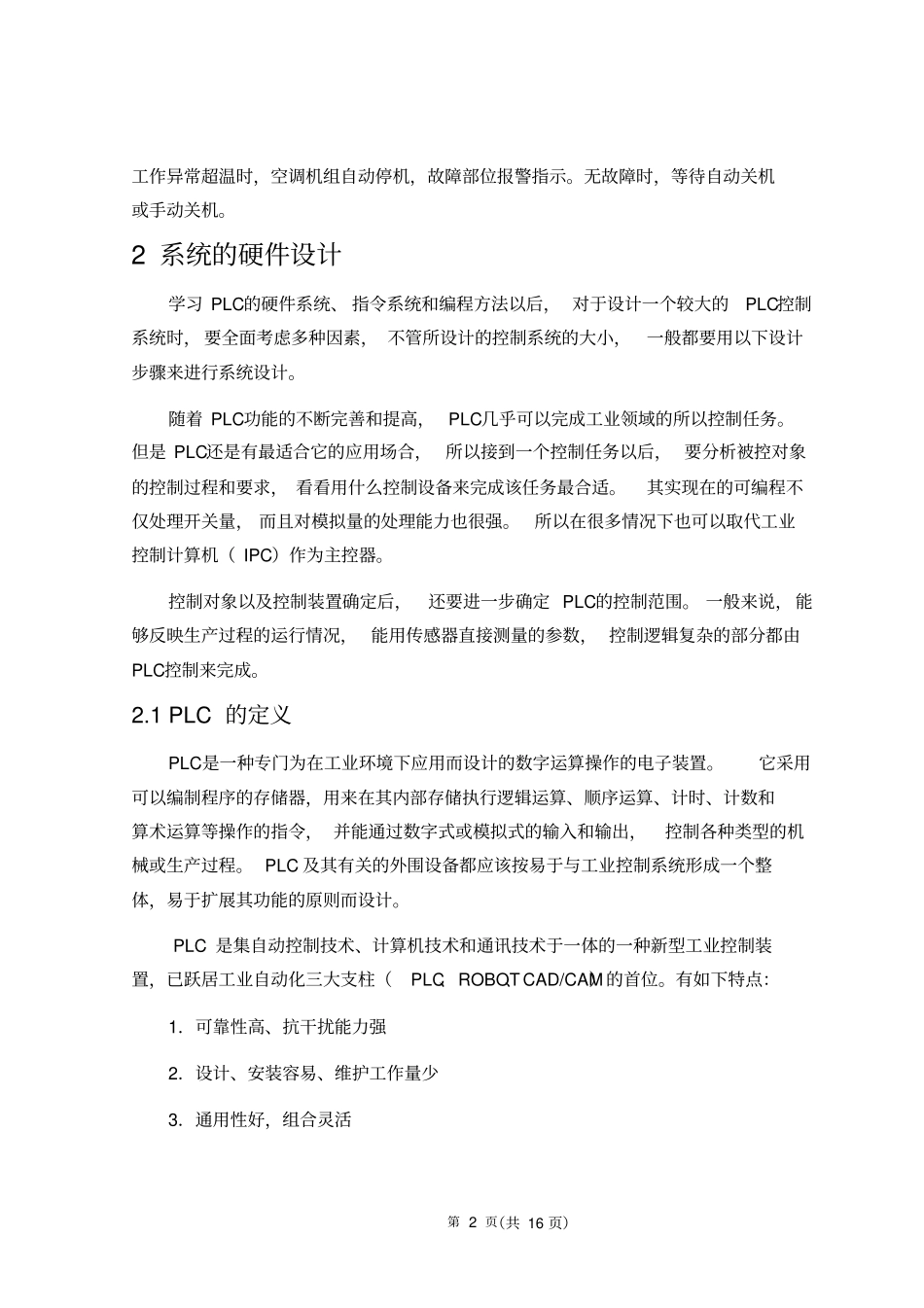

（共 16 页）第 1 页基于 PLC的空调系统自控设计及实现1 绪论随着改革开放国民经济的迅猛发展，组合空调越来越多的应用到各个方面，随着组合空调的应用日益广泛，组合空调对控制系统的可靠性、运算能力、易操作性、易开发性、监控水平等的要求越来越高， 随着计算机技术、 控制技术和网络技术的发展，现在的组合空调系统都倾向于采用先进、实用、可靠的可编程控制器(PLC)来进行控制。PLC具有体积小，重量轻，能耗低，配套齐全，功能完善，适用性强，可靠性高，抗干扰能力强等特点， 目前广泛应用于各个领域， 在空调的控制领域更是扮演着重要的角色。应用 PLC技术是为了实现系统的软启动，减少手动操作或抚慰操作， 同时替代部分继电器减少机械触点的故障，增强可靠性。1.1 本课题设计的背景 PLC具有功能强大、使用可靠、维修简单等优点，因此在制冷空调冷水机组的电路控制设计中普遍被采用，并利用组态软件以取代传统的继电器控制。编程逻辑控制器 (PLC)是以自动控制技术、微型计算机技术和通信技术为基础发展起来的新一代控制装置， 目前它已被广泛应用于工业控制的各个领域．本论文介绍了 PLC在中央空调机组中的具体应用，着重探讨了其控制系统的设计及其控制功能的实现。1.2 系统控制的原理程序的编制采用模块化结构，针对此系统的特点，把程序模块划分为：“手自动切换及互锁”、“自动运行定时”、“顺序开关风机及电动阀” 、“故障报警与诊断”等模块。系统进入运行状态后，首先根据转向开关确定是进入自动状态还是手动状态。在手动状态下， 可以在控制面板上进行手动操作。在自动状态下， 系统将自动按流程工作。在系统运行时， 首先检测各执行器是否正常( 接触器触点是否粘合 ) 以及电动阀的状态。 如果发现异常， 则报警并给出故障类别故障位置) ，然后系统处于等待状态，等待故障排除，重新运行；如果正常就进入运行状态。系统进人正常运行过程中，故障诊断程序不断扫描各个反馈信号，当任一风机过载不能正常运行或加热器、冷凝器（共 16 页）第 2 页工作异常超温时，空调机组自动停机，故障部位报警指示。无故障时，等待自动关机或手动关机。2 系统的硬件设计学习 PLC的硬件系统、 指令系统和编程方法以后， 对于设计一个较大的PLC控制系统时， 要全面考虑多种因素， 不管所设计的控制系统的大小，一般都要用以下设计步骤来进行系统设计。随着 PLC功能的不断完善和提高， PLC几乎可以完成工...
