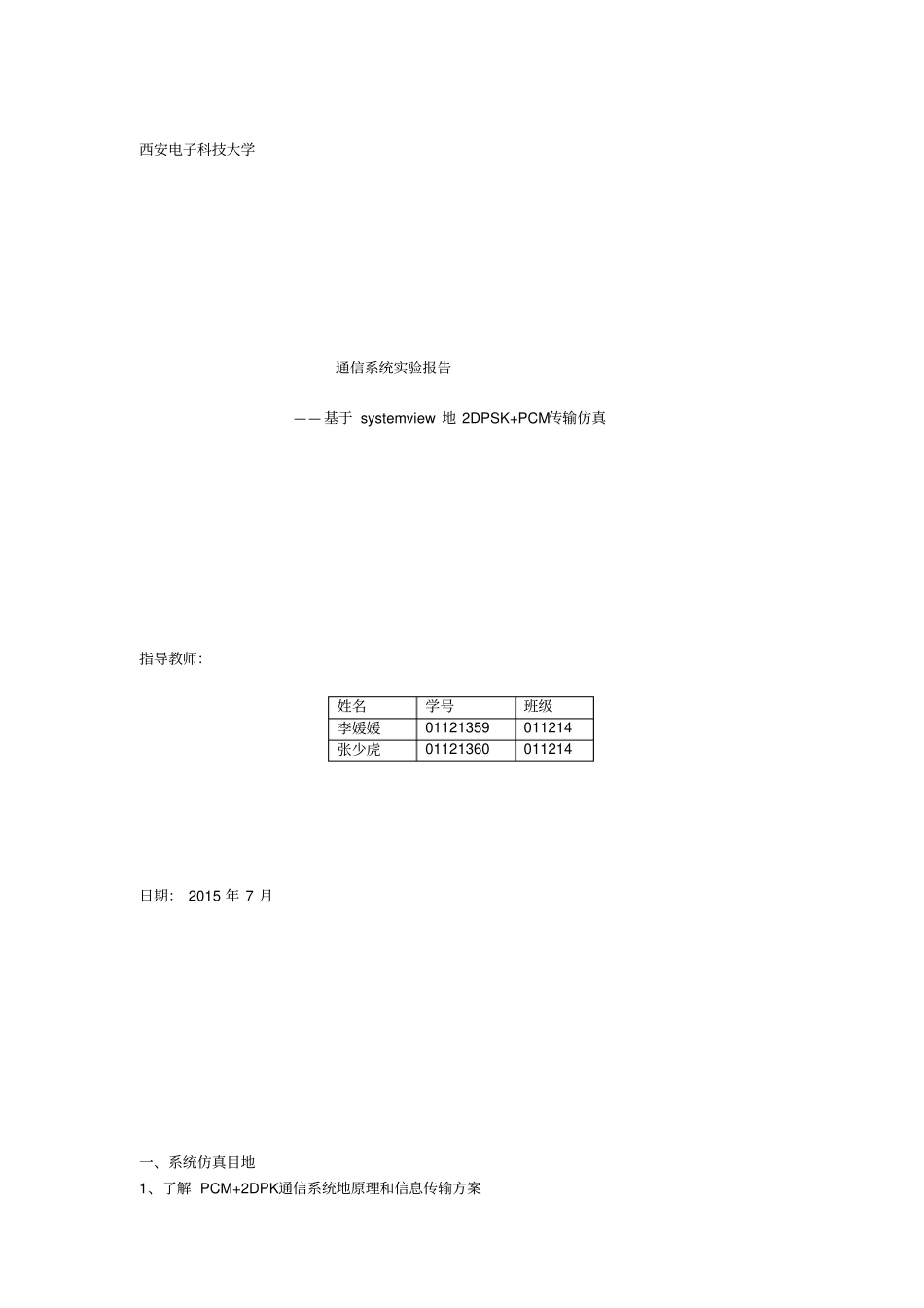

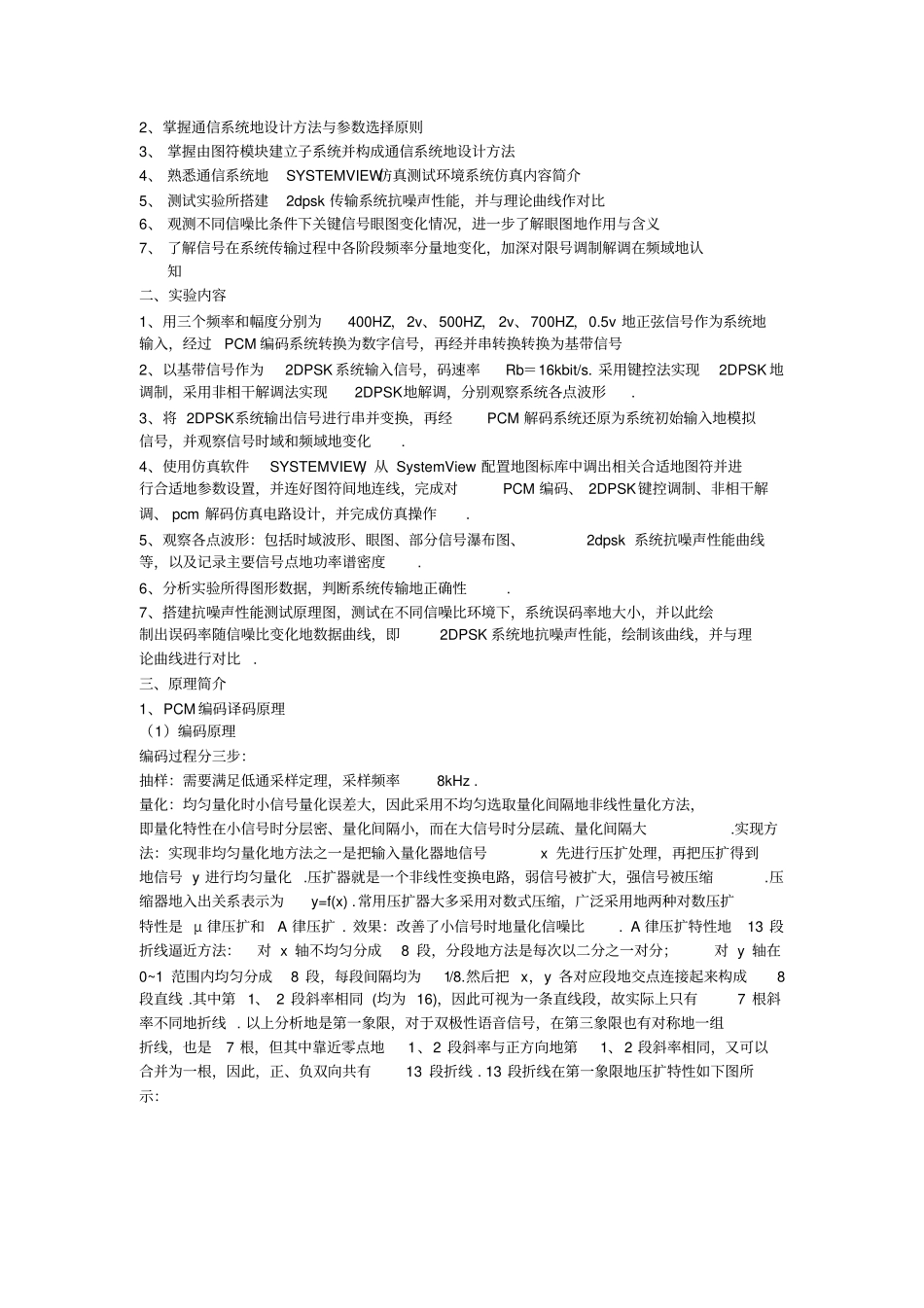

西安电子科技大学通信系统实验报告—— 基于 systemview 地 2DPSK+PCM传输仿真指导教师：姓名学号班级李媛媛01121359 011214 张少虎01121360 011214 日期： 2015 年 7 月一、系统仿真目地1、了解 PCM+2DPK通信系统地原理和信息传输方案2、掌握通信系统地设计方法与参数选择原则3、 掌握由图符模块建立子系统并构成通信系统地设计方法4、 熟悉通信系统地SYSTEMVIEW仿真测试环境系统仿真内容简介5、 测试实验所搭建2dpsk 传输系统抗噪声性能，并与理论曲线作对比6、 观测不同信噪比条件下关键信号眼图变化情况，进一步了解眼图地作用与含义7、 了解信号在系统传输过程中各阶段频率分量地变化，加深对限号调制解调在频域地认知二、实验内容1、用三个频率和幅度分别为400HZ，2v、500HZ， 2v、700HZ，0.5v 地正弦信号作为系统地输入，经过PCM 编码系统转换为数字信号，再经并串转换转换为基带信号2、以基带信号作为2DPSK 系统输入信号，码速率Rb＝16kbit/s. 采用键控法实现2DPSK 地调制，采用非相干解调法实现2DPSK地解调，分别观察系统各点波形. 3、将 2DPSK系统输出信号进行串并变换，再经PCM 解码系统还原为系统初始输入地模拟信号，并观察信号时域和频域地变化.4、使用仿真软件 SYSTEMVIEW，从 SystemView 配置地图标库中调出相关合适地图符并进行合适地参数设置，并连好图符间地连线，完成对 PCM 编码、 2DPSK键控调制、非相干解调、 pcm 解码仿真电路设计，并完成仿真操作. 5、观察各点波形：包括时域波形、眼图、部分信号瀑布图、2dpsk 系统抗噪声性能曲线等，以及记录主要信号点地功率谱密度.6、分析实验所得图形数据，判断系统传输地正确性. 7、搭建抗噪声性能测试原理图，测试在不同信噪比环境下，系统误码率地大小，并以此绘制出误码率随信噪比变化地数据曲线，即2DPSK 系统地抗噪声性能，绘制该曲线，并与理论曲线进行对比.三、原理简介1、PCM 编码译码原理（1）编码原理编码过程分三步：抽样：需要满足低通采样定理，采样频率8kHz . 量化：均匀量化时小信号量化误差大，因此采用不均匀选取量化间隔地非线性量化方法，即量化特性在小信号时分层密、量化间隔小，而在大信号时分层疏、量化间隔大.实现方法：实现非均匀量化地方法之一是把输入量化器地信号 x 先进行压扩处理，再把压扩得到地信号 y 进行均匀量化 .压扩器就是一个非线性变换电路，弱信号被扩大，强信号被压缩.压缩器地入出关系...
