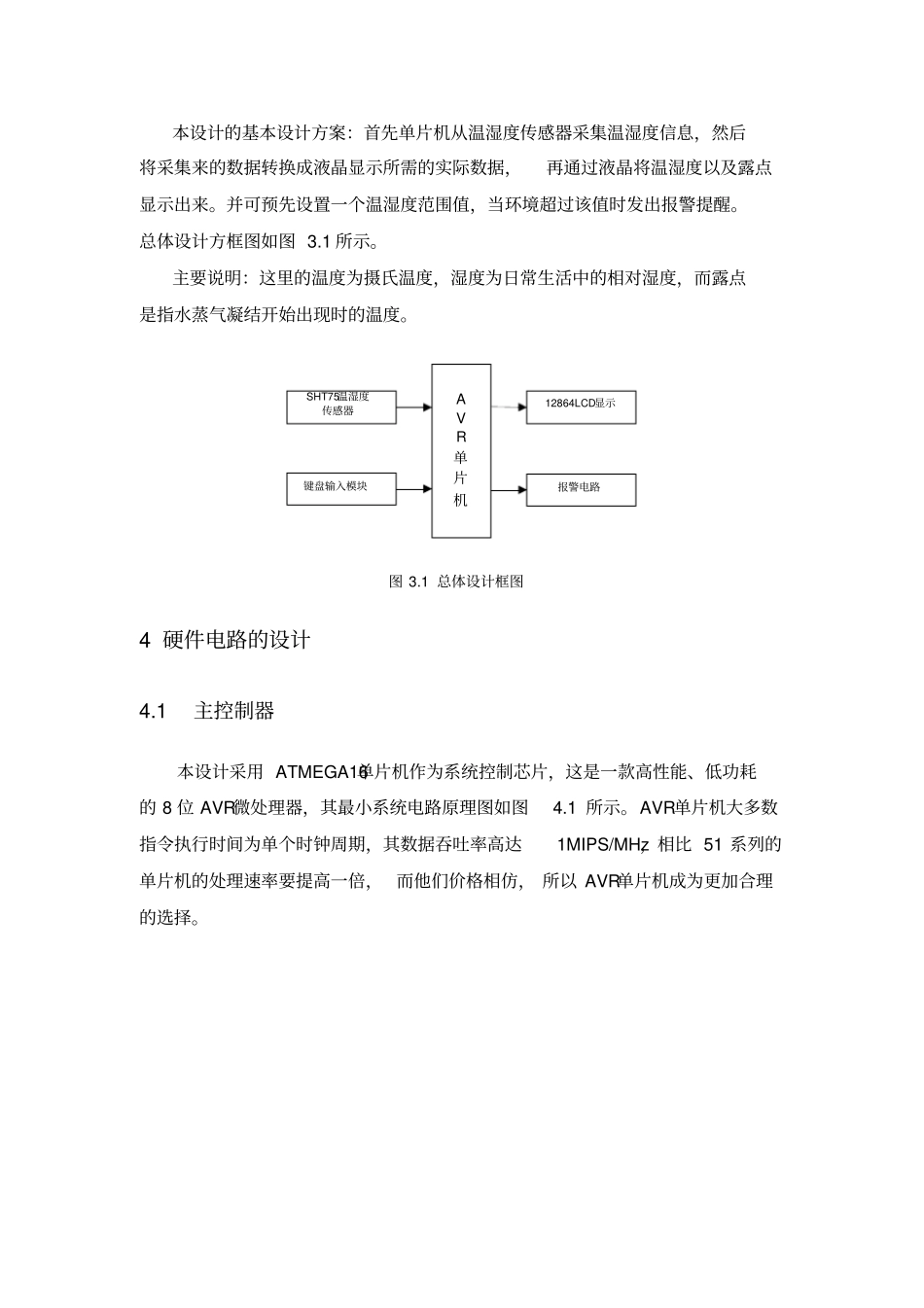

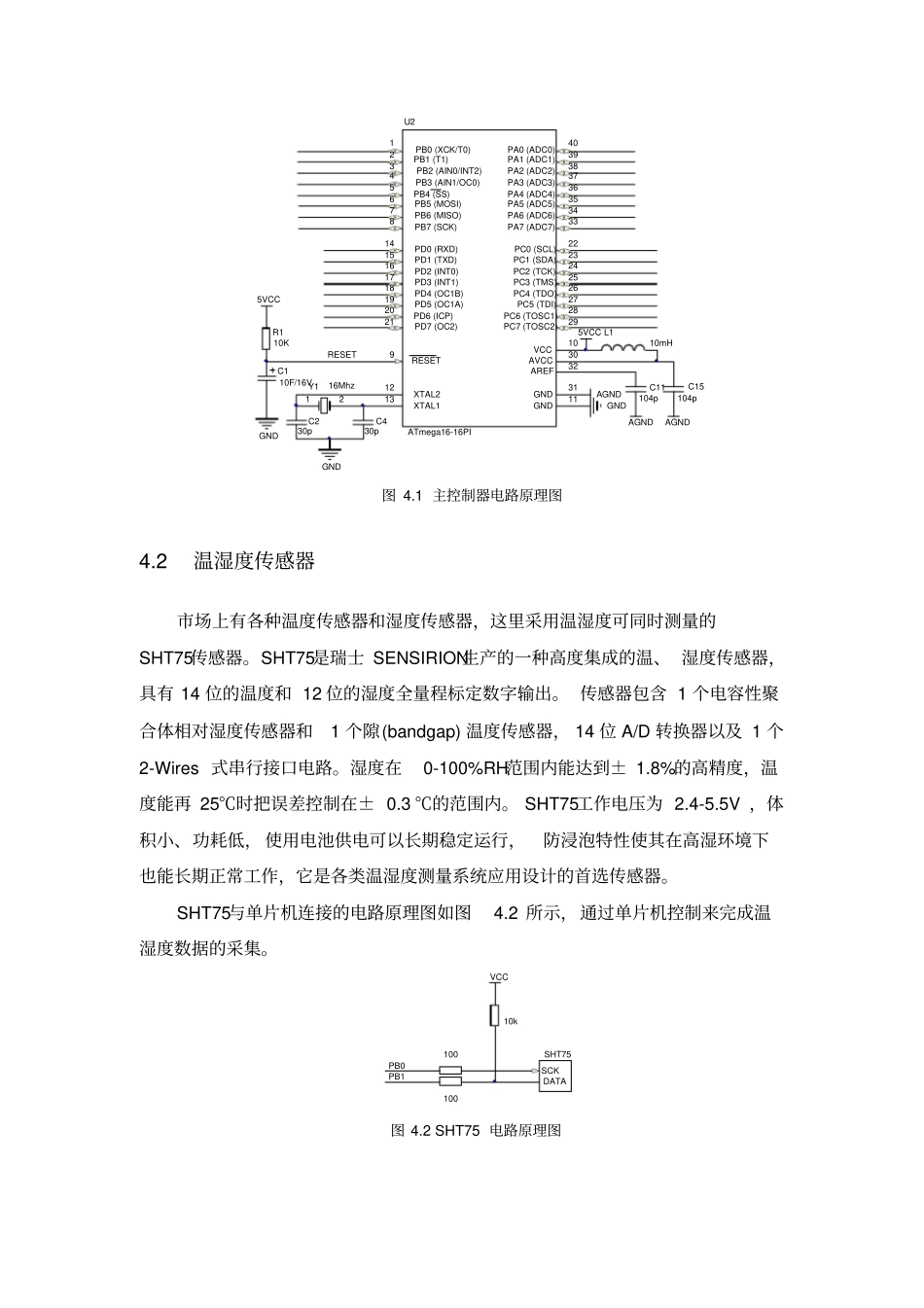

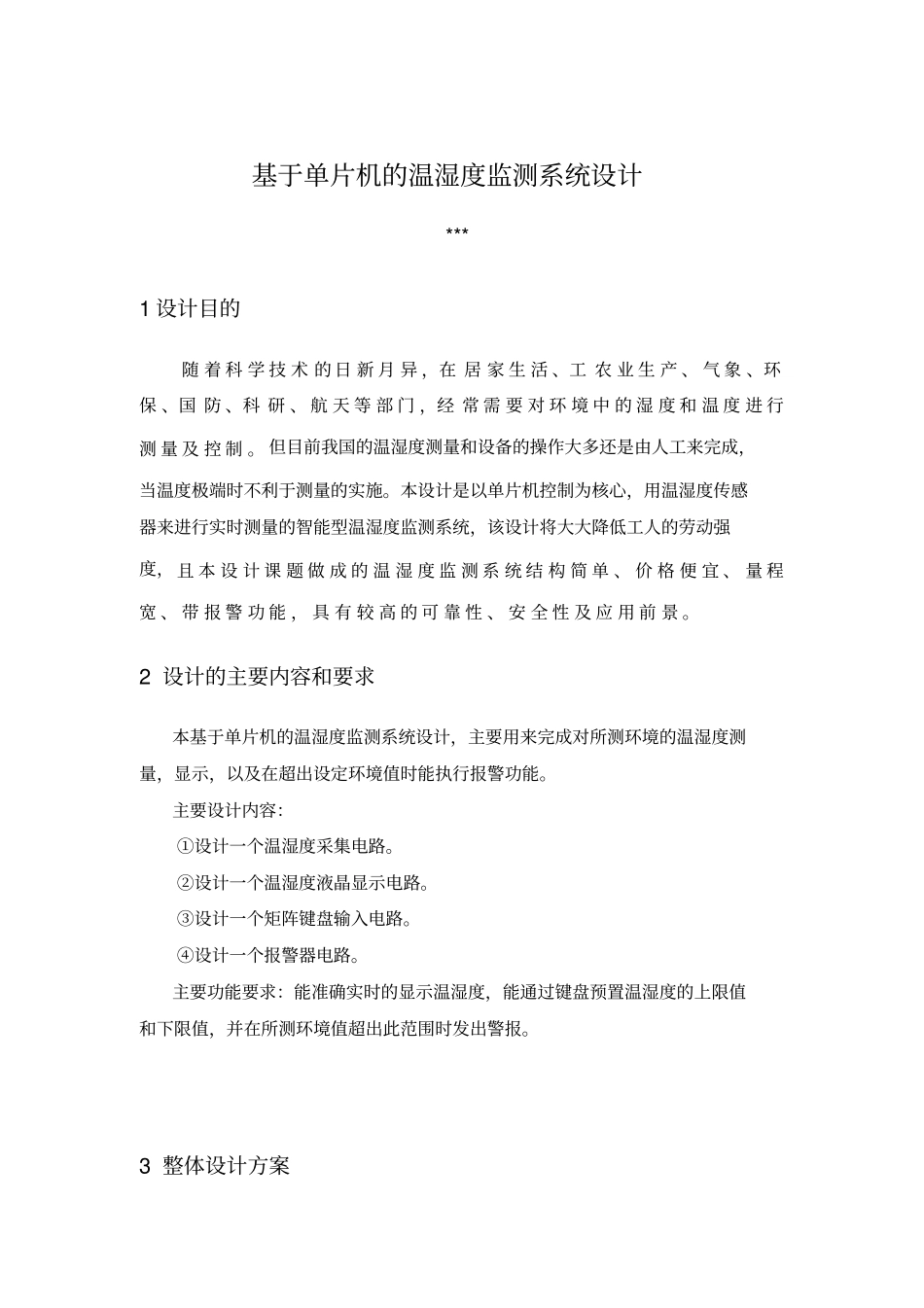

基于单片机的温湿度监测系统设计*** 1 设计目的随 着 科 学 技 术 的 日 新 月 异 ，在 居 家 生 活 、工 农 业 生 产 、 气 象 、环保 、国 防 、科 研 、 航 天 等 部 门 ，经 常 需 要 对 环 境 中 的 湿 度 和 温 度 进 行测 量 及 控 制 。 但目前我国的温湿度测量和设备的操作大多还是由人工来完成，当温度极端时不利于测量的实施。本设计是以单片机控制为核心，用温湿度传感器来进行实时测量的智能型温湿度监测系统，该设计将大大降低工人的劳动强度， 且 本 设 计 课 题 做 成 的 温 湿 度 监 测 系 统 结 构 简 单 、 价 格 便 宜 、 量 程宽 、 带 报 警 功 能 ， 具 有 较 高 的 可 靠 性 、 安 全 性 及 应 用 前 景 。2 设计的主要内容和要求本基于单片机的温湿度监测系统设计，主要用来完成对所测环境的温湿度测量，显示，以及在超出设定环境值时能执行报警功能。主要设计内容：①设计一个温湿度采集电路。②设计一个温湿度液晶显示电路。③设计一个矩阵键盘输入电路。④设计一个报警器电路。主要功能要求：能准确实时的显示温湿度，能通过键盘预置温湿度的上限值和下限值，并在所测环境值超出此范围时发出警报。3 整体设计方案本设计的基本设计方案：首先单片机从温湿度传感器采集温湿度信息，然后将采集来的数据转换成液晶显示所需的实际数据，再通过液晶将温湿度以及露点显示出来。并可预先设置一个温湿度范围值，当环境超过该值时发出报警提醒。总体设计方框图如图 3.1 所示。主要说明：这里的温度为摄氏温度，湿度为日常生活中的相对湿度，而露点是指水蒸气凝结开始出现时的温度。AVR单片机SHT75温湿度传感器键盘输入模块12864LCD显示报警电路图 3.1 总体设计框图4 硬件电路的设计4.1 主控制器本设计采用 ATMEGA16单片机作为系统控制芯片，这是一款高性能、低功耗的 8 位 AVR微处理器，其最小系统电路原理图如图4.1 所示。AVR单片机大多数指令执行时间为单个时钟周期，其数据吞吐率高达1MIPS/MHz，相比 51 系列的单片机的处理速率要提高一倍， 而他们价格相仿， 所以 AVR单片机成为更加合理的选择。12Y116MhzC230pC430p10mHL1C15104pC11104pR110KRESETPB0 (XCK/T0)1PB1 (T1)2PB2 (AIN0/INT2)3PB3 (AIN1/OC0)4PB4 (SS)5PB5 (MOSI)6PB6 (MISO)7PB7 (SCK)8RESET9PD0 (RXD)14PD1 (TX...
