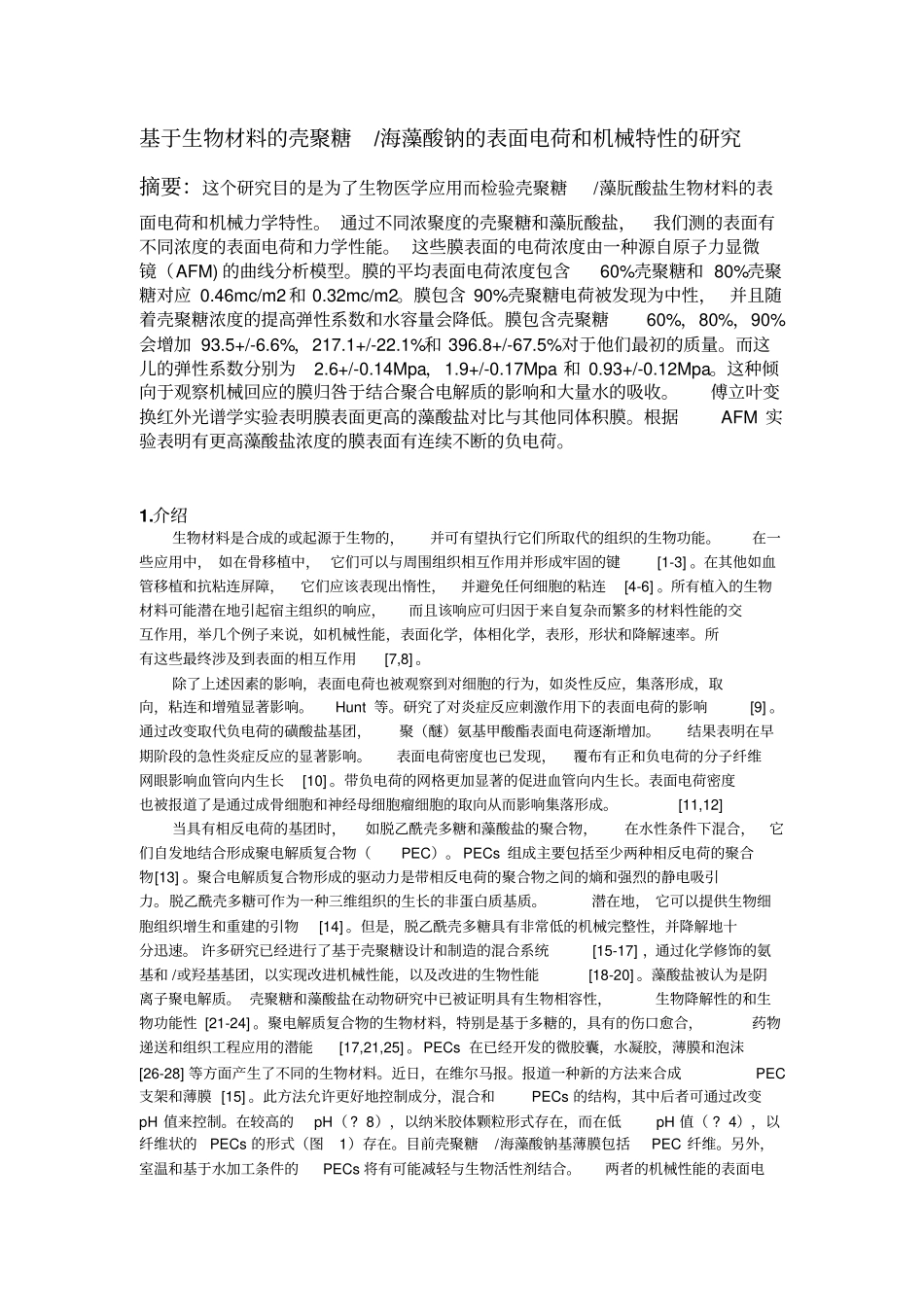

基于生物材料的壳聚糖/海藻酸钠的表面电荷和机械特性的研究摘要：这个研究目的是为了生物医学应用而检验壳聚糖/藻朊酸盐生物材料的表面电荷和机械力学特性。 通过不同浓聚度的壳聚糖和藻朊酸盐，我们测的表面有不同浓度的表面电荷和力学性能。 这些膜表面的电荷浓度由一种源自原子力显微镜（AFM) 的曲线分析模型。膜的平均表面电荷浓度包含60%壳聚糖和 80%壳聚糖对应 0.46mc/m2 和 0.32mc/m2。膜包含 90%壳聚糖电荷被发现为中性， 并且随着壳聚糖浓度的提高弹性系数和水容量会降低。膜包含壳聚糖60%，80%，90%会增加 93.5+/-6.6%，217.1+/-22.1%和 396.8+/-67.5%对于他们最初的质量。而这儿的弹性系数分别为2.6+/-0.14Mpa，1.9+/-0.17Mpa 和 0.93+/-0.12Mpa。这种倾向于观察机械回应的膜归咎于结合聚合电解质的影响和大量水的吸收。傅立叶变换红外光谱学实验表明膜表面更高的藻酸盐对比与其他同体积膜。根据AFM 实验表明有更高藻酸盐浓度的膜表面有连续不断的负电荷。1.介绍生物材料是合成的或起源于生物的，并可有望执行它们所取代的组织的生物功能。在一些应用中， 如在骨移植中， 它们可以与周围组织相互作用并形成牢固的键[1-3] 。在其他如血管移植和抗粘连屏障，它们应该表现出惰性，并避免任何细胞的粘连[4-6] 。所有植入的生物材料可能潜在地引起宿主组织的响应，而且该响应可归因于来自复杂而繁多的材料性能的交互作用，举几个例子来说，如机械性能，表面化学，体相化学，表形，形状和降解速率。所有这些最终涉及到表面的相互作用[7,8] 。除了上述因素的影响，表面电荷也被观察到对细胞的行为，如炎性反应，集落形成，取向，粘连和增殖显著影响。Hunt 等。研究了对炎症反应刺激作用下的表面电荷的影响[9] 。通过改变取代负电荷的磺酸盐基团，聚（醚）氨基甲酸酯表面电荷逐渐增加。结果表明在早期阶段的急性炎症反应的显著影响。表面电荷密度也已发现，覆布有正和负电荷的分子纤维网眼影响血管向内生长[10] 。带负电荷的网格更加显著的促进血管向内生长。表面电荷密度也被报道了是通过成骨细胞和神经母细胞瘤细胞的取向从而影响集落形成。[11,12] 当具有相反电荷的基团时，如脱乙酰壳多糖和藻酸盐的聚合物，在水性条件下混合，它们自发地结合形成聚电解质复合物（PEC）。 PECs 组成主要包括至少两种相反电荷的聚合物[13] 。聚合电解质复合物形成的驱动力是带相反电荷的聚合物之间的熵和强烈的静电吸引力。脱乙酰...
