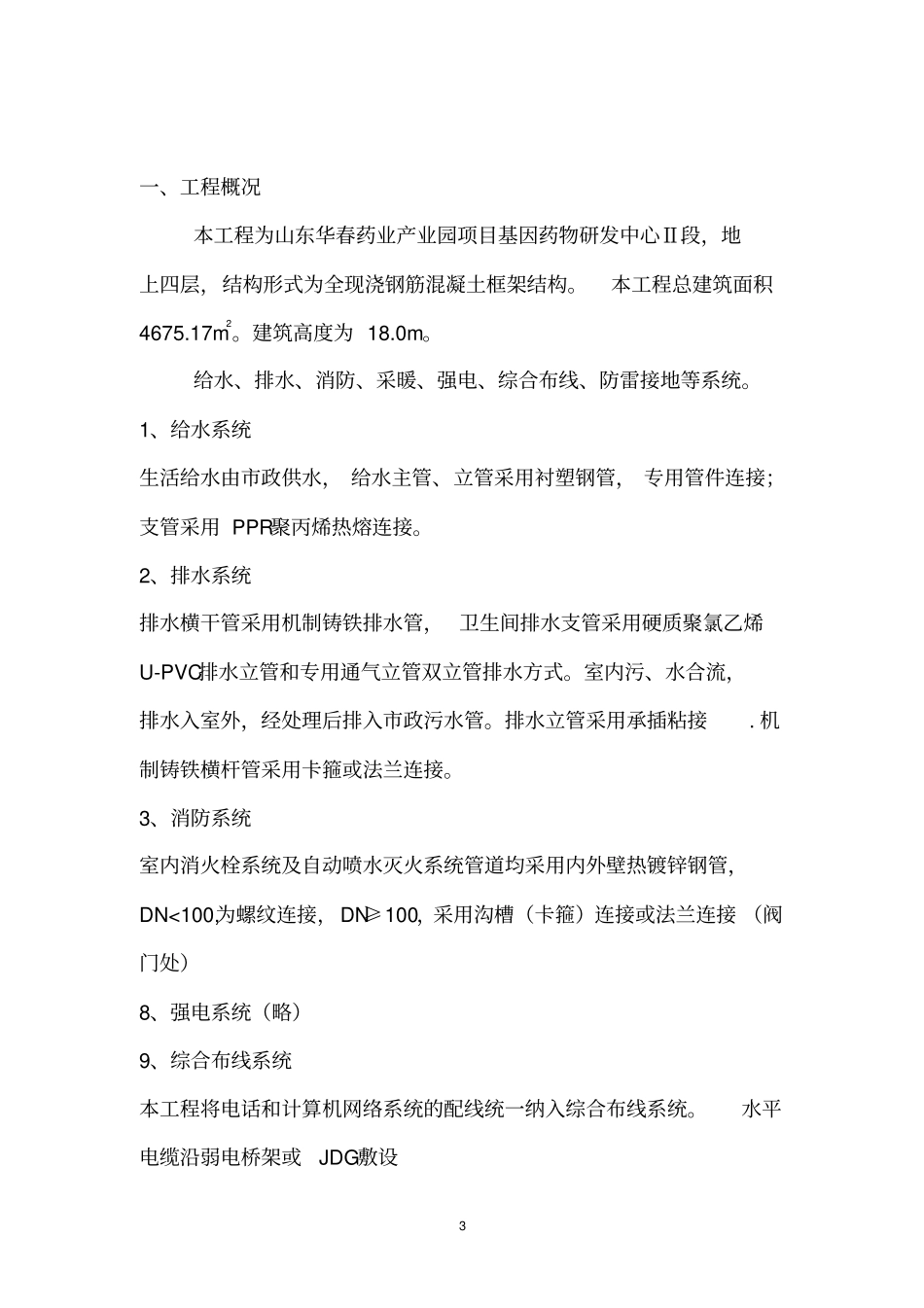

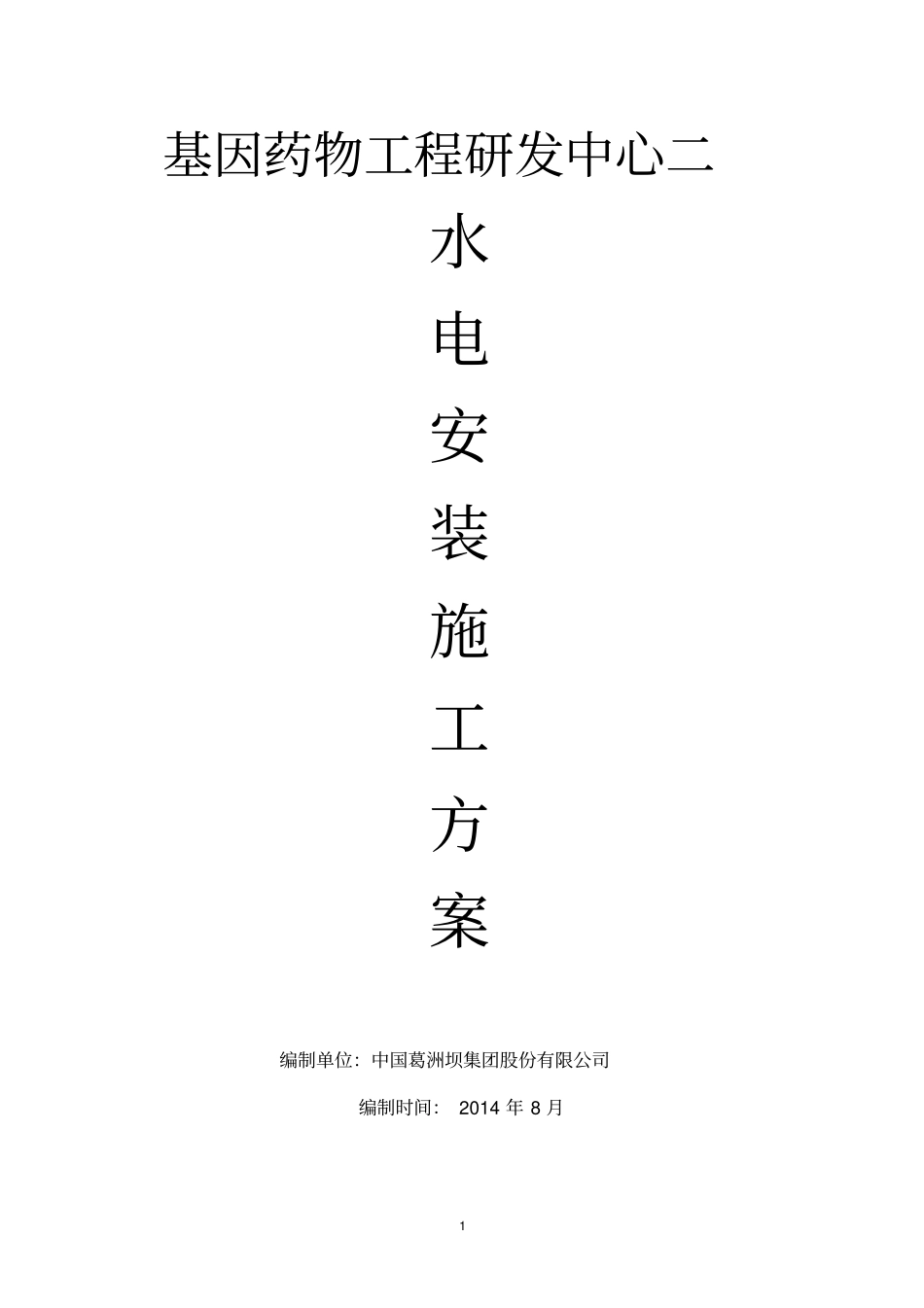

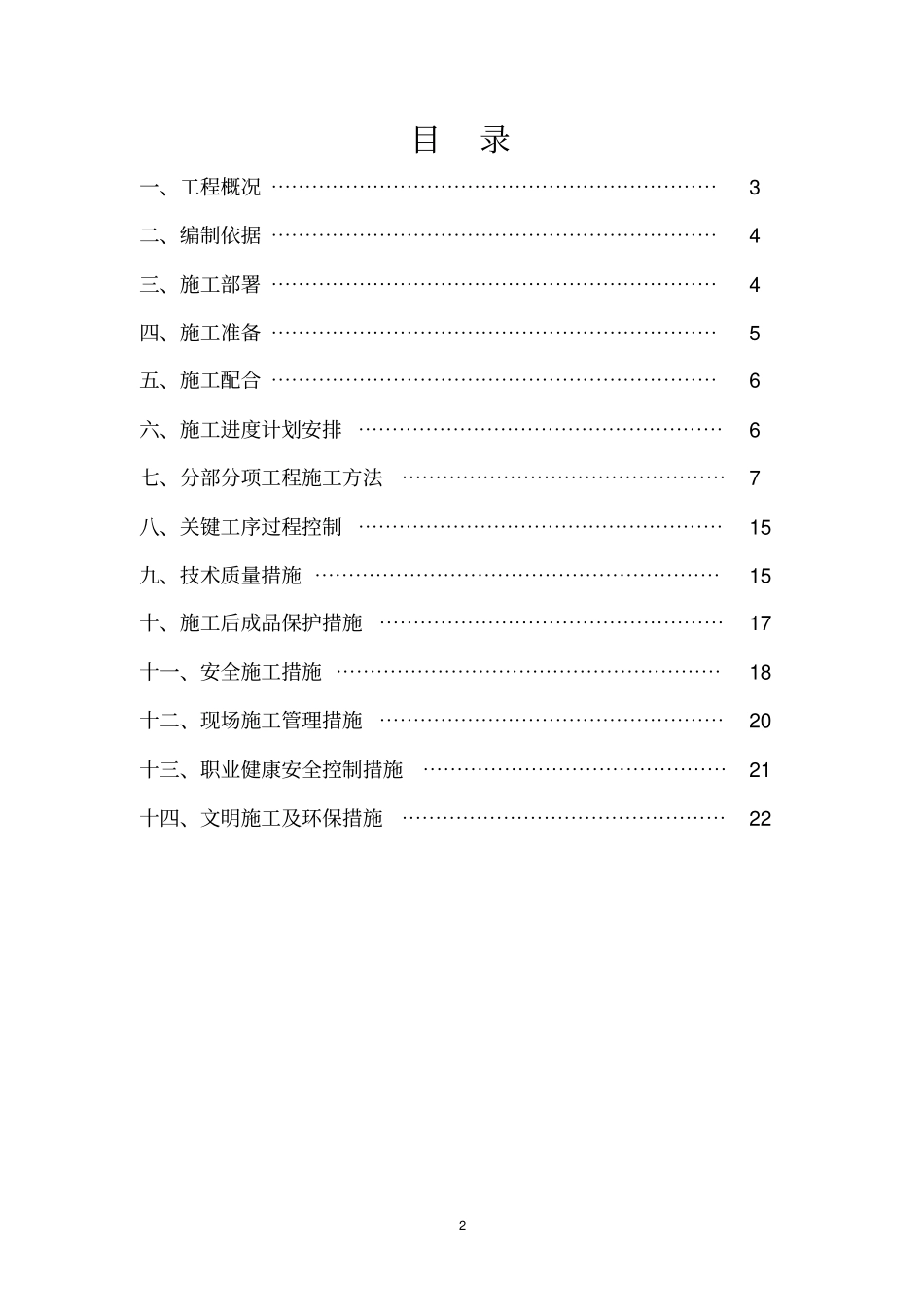

1 基因药物工程研发中心二水电安装施工方案编制单位：中国葛洲坝集团股份有限公司编制时间： 2014 年 8 月2 目录一、工程概况 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 二、编制依据 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 三、施工部署 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 四、施工准备 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 五、施工配合 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 六、施工进度计划安排 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 七、分部分项工程施工方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 八、关键工序过程控制 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15 九、技术质量措施 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15 十、施工后成品保护措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17 十一、安全施工措施 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18 十二、现场施工管理措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20 十三、职业健康安全控制措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21 十四、文明施工及环保措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22 3 一、工程概况本工程为山东华春药业产业园项目基因药物研发中心Ⅱ段，地上四层，结构形式为全现浇钢筋混凝土框架结构。本工程总建筑面积4675.17m2。建筑高度为 18.0m。给水、排水、消防、采暖、强电、综合布线、防雷接地等系统。1、给水系统生活给水由市政供水， 给水主管、立管采用衬塑钢管， 专用管件连接；支管采用 PPR聚丙烯热熔连接。2、排水系统排水横干管采用机制铸铁排水管， 卫生间排水支管采用硬质聚氯乙烯U-PVC排水立管和专用通气立管双立管排水方式。室内污、水合流，排水入室外，经处理后排入市政污水管。排水立管采用承插粘接. 机制铸铁横杆管采用卡箍或法兰连接。3、消防系统室内消火栓系统及自动喷水灭火系统管道均采用内外壁热镀锌钢管，DN<100,为螺纹连接，DN≥100，采用沟槽（卡箍）连接或法兰连接 （阀门处）8、强电系统（略）9、综合布线系统本工程将电话和计算机网络系统的配线统一纳入综合布线系统。水平电缆沿弱电桥架或JDG敷设4 10、防雷接地系统（略）二、编制依据《建筑工程施工质量验收统一标准》GB50300-2001 《建筑给水排水及采暖工程施工质量验收规范》 GB50242---2002 《建筑电气工程施工质量验收规范》GB50303-2002 《聚丙烯（ PP-R）给水管安装图集》 02SS405-...
