基础坑中坑施工方案VIP免费

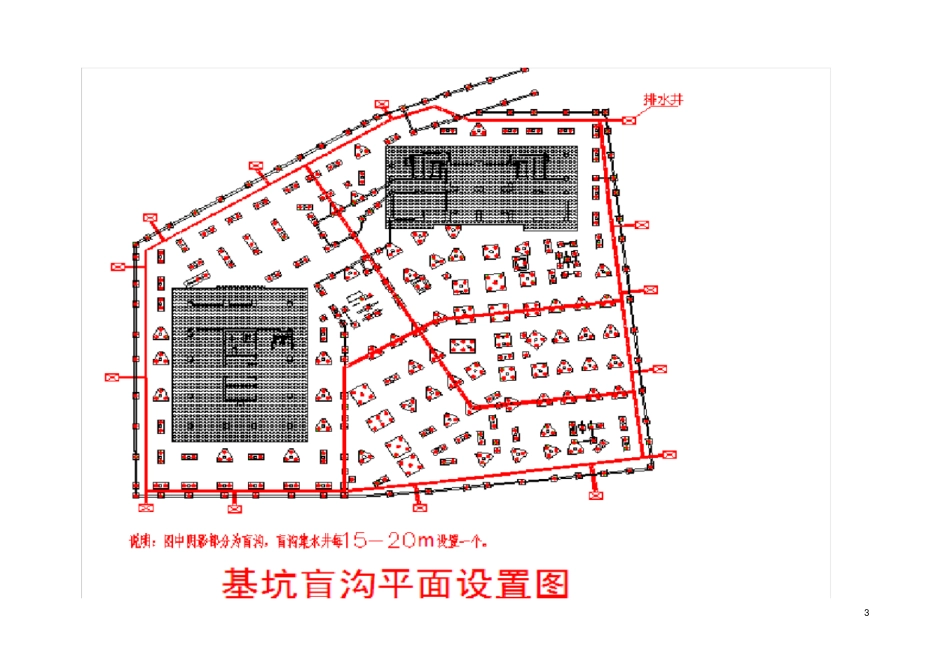

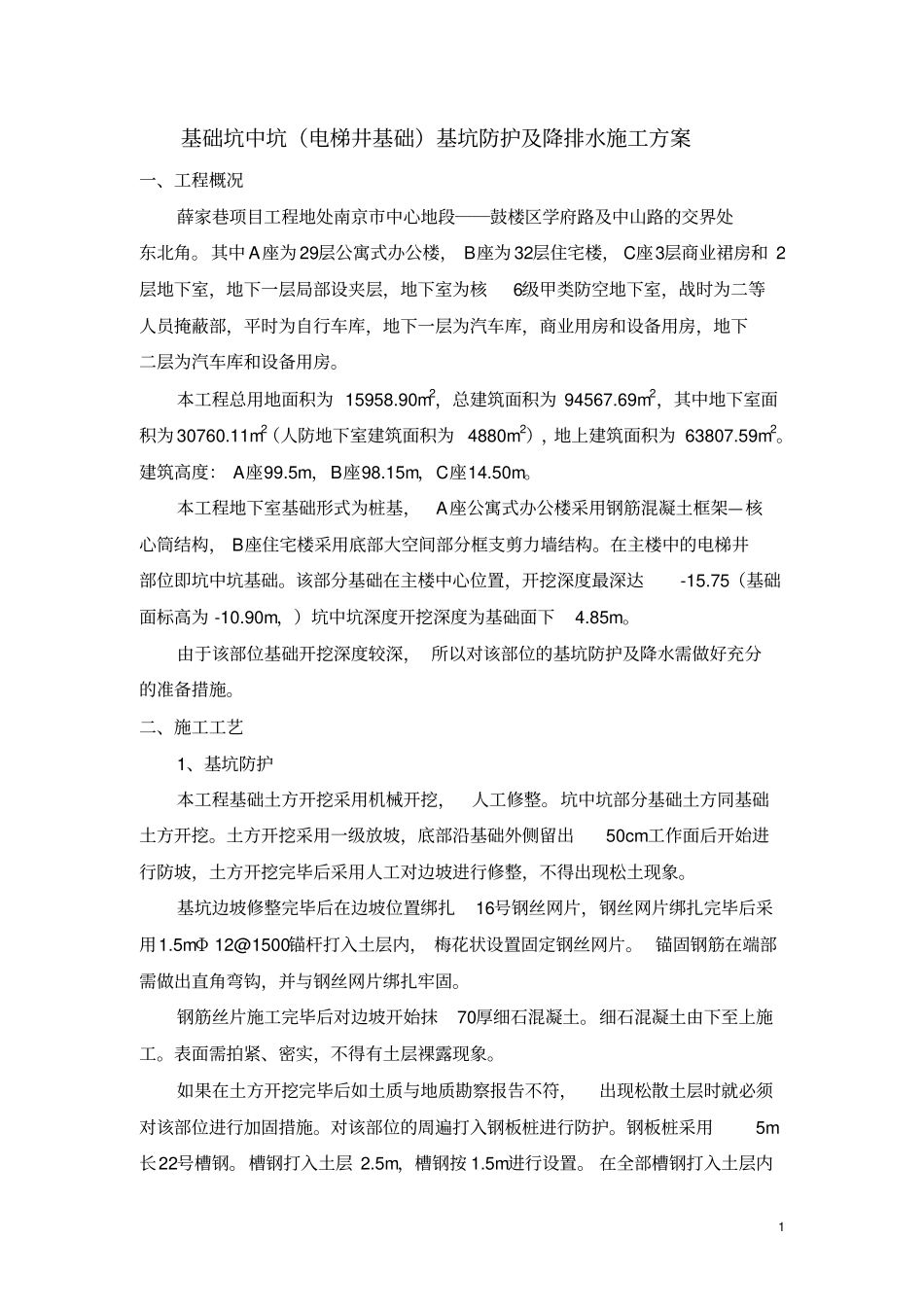

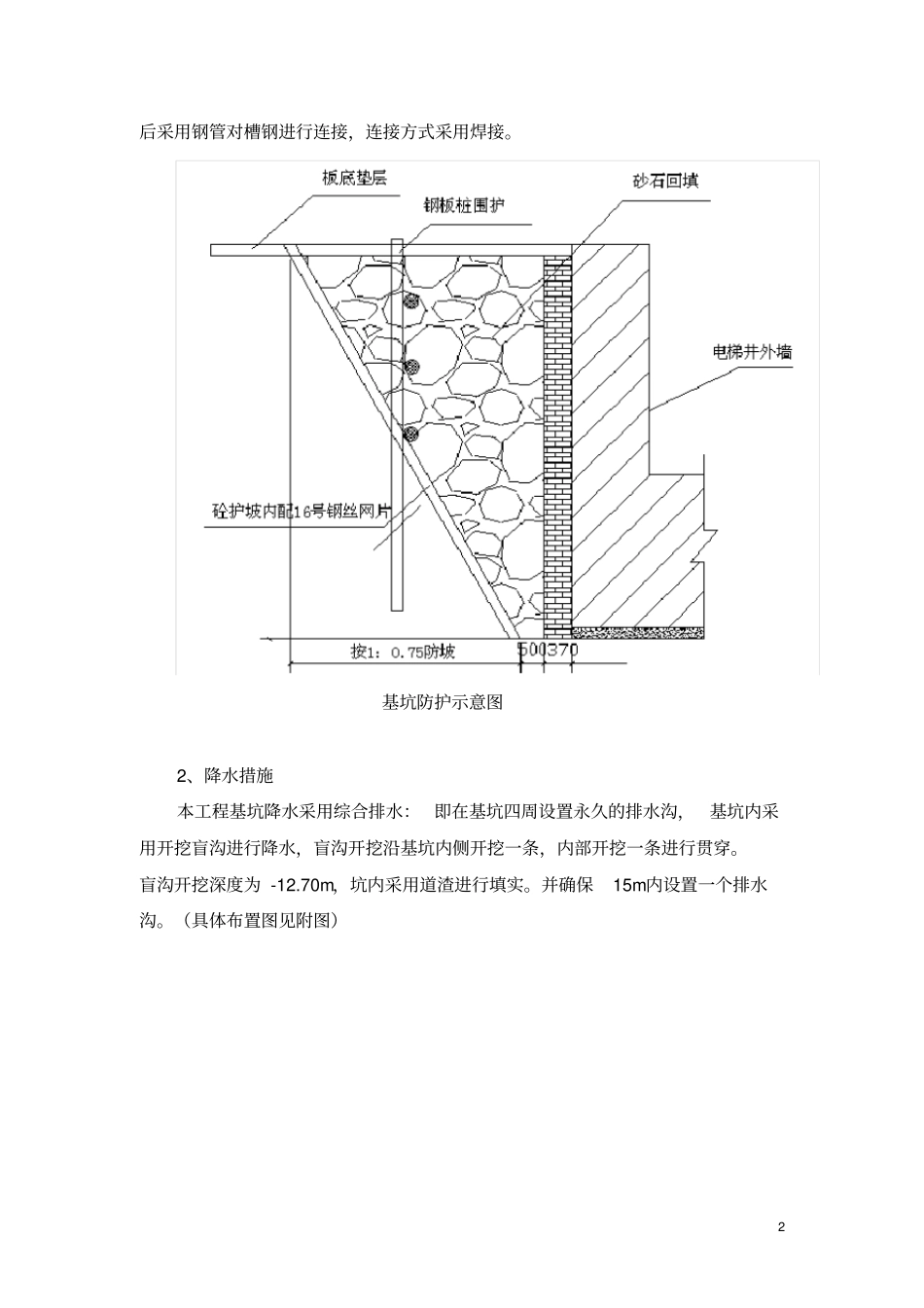

1 基础坑中坑（电梯井基础）基坑防护及降排水施工方案一、工程概况薛家巷项目工程地处南京市中心地段――鼓楼区学府路及中山路的交界处东北角。其中 A座为 29层公寓式办公楼， B座为 32层住宅楼， C座3层商业裙房和 2层地下室，地下一层局部设夹层，地下室为核6级甲类防空地下室，战时为二等人员掩蔽部，平时为自行车库，地下一层为汽车库，商业用房和设备用房，地下二层为汽车库和设备用房。本工程总用地面积为 15958.90m2，总建筑面积为 94567.69m2，其中地下室面积为 30760.11m2（人防地下室建筑面积为 4880m2），地上建筑面积为 63807.59m2。建筑高度： A座99.5m，B座98.15m，C座14.50m。本工程地下室基础形式为桩基，A座公寓式办公楼采用钢筋混凝土框架—核心筒结构， B座住宅楼采用底部大空间部分框支剪力墙结构。在主楼中的电梯井部位即坑中坑基础。该部分基础在主楼中心位置，开挖深度最深达-15.75（基础面标高为 -10.90m，）坑中坑深度开挖深度为基础面下4.85m。由于该部位基础开挖深度较深， 所以对该部位的基坑防护及降水需做好充分的准备措施。二、施工工艺1、基坑防护本工程基础土方开挖采用机械开挖，人工修整。坑中坑部分基础土方同基础土方开挖。土方开挖采用一级放坡，底部沿基础外侧留出50cm工作面后开始进行防坡，土方开挖完毕后采用人工对边坡进行修整，不得出现松土现象。基坑边坡修整完毕后在边坡位置绑扎16号钢丝网片，钢丝网片绑扎完毕后采用1.5mΦ 12@1500锚杆打入土层内， 梅花状设置固定钢丝网片。 锚固钢筋在端部需做出直角弯钩，并与钢丝网片绑扎牢固。钢筋丝片施工完毕后对边坡开始抹70厚细石混凝土。细石混凝土由下至上施工。表面需拍紧、密实，不得有土层裸露现象。如果在土方开挖完毕后如土质与地质勘察报告不符，出现松散土层时就必须对该部位进行加固措施。对该部位的周遍打入钢板桩进行防护。钢板桩采用5m长22号槽钢。槽钢打入土层 2.5m，槽钢按 1.5m进行设置。 在全部槽钢打入土层内2 后采用钢管对槽钢进行连接，连接方式采用焊接。基坑防护示意图2、降水措施本工程基坑降水采用综合排水： 即在基坑四周设置永久的排水沟，基坑内采用开挖盲沟进行降水，盲沟开挖沿基坑内侧开挖一条，内部开挖一条进行贯穿。盲沟开挖深度为 -12.70m，坑内采用道渣进行填实。并确保15m内设置一个排水沟。（具体布置图见附图）3 4 根据现场实际情况， 如果在坑中坑基础土方开挖时出现地下水渗出现象...
