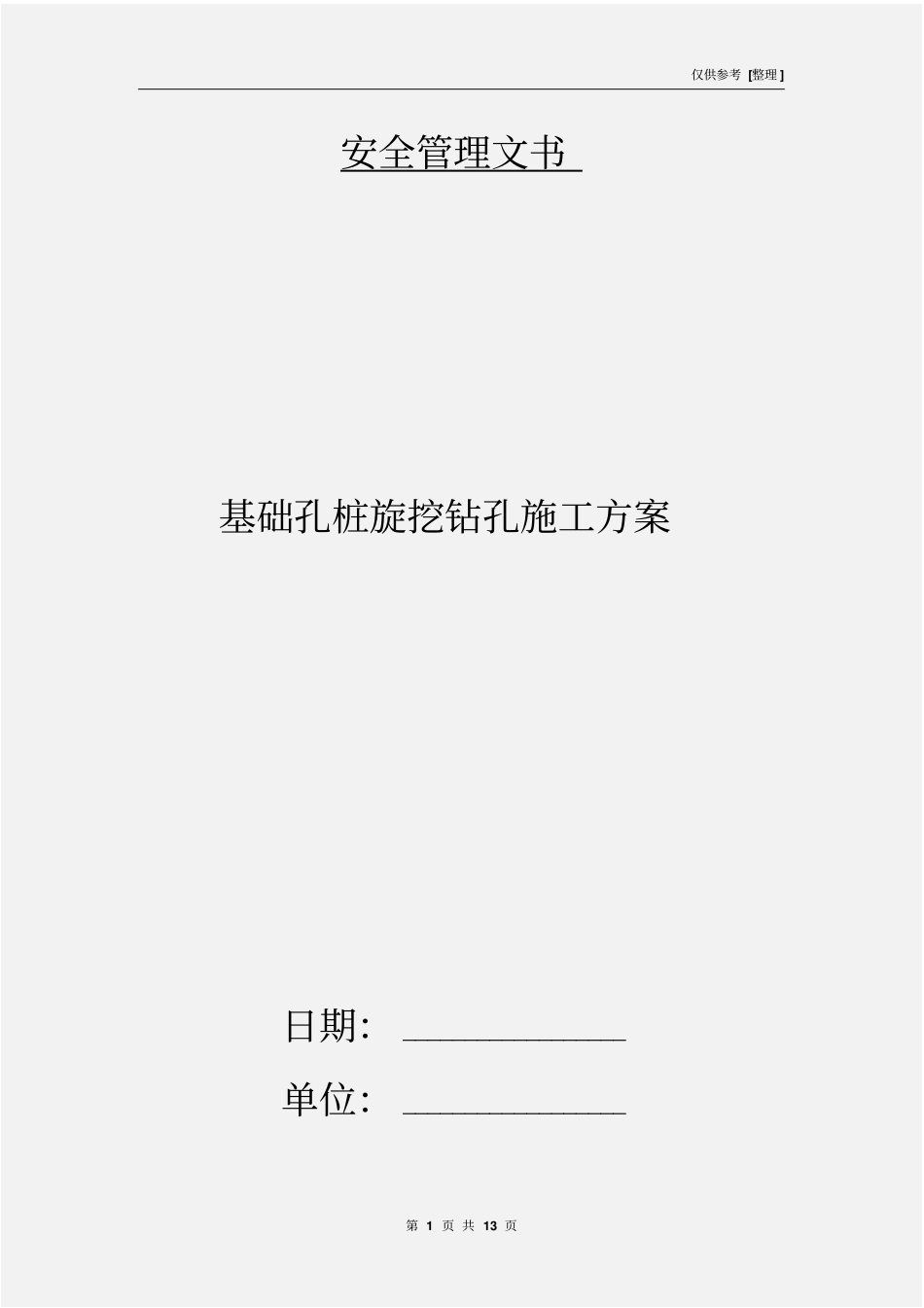

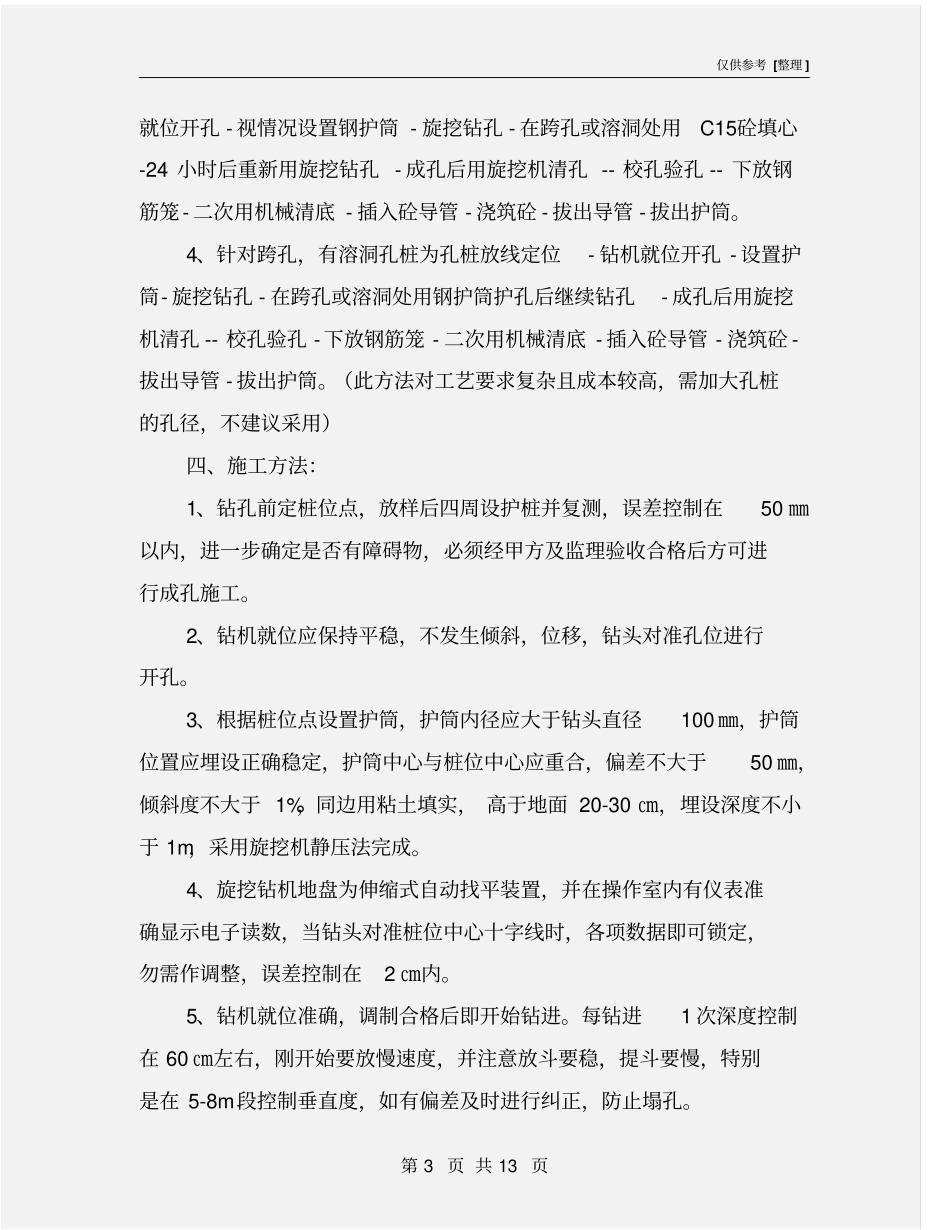

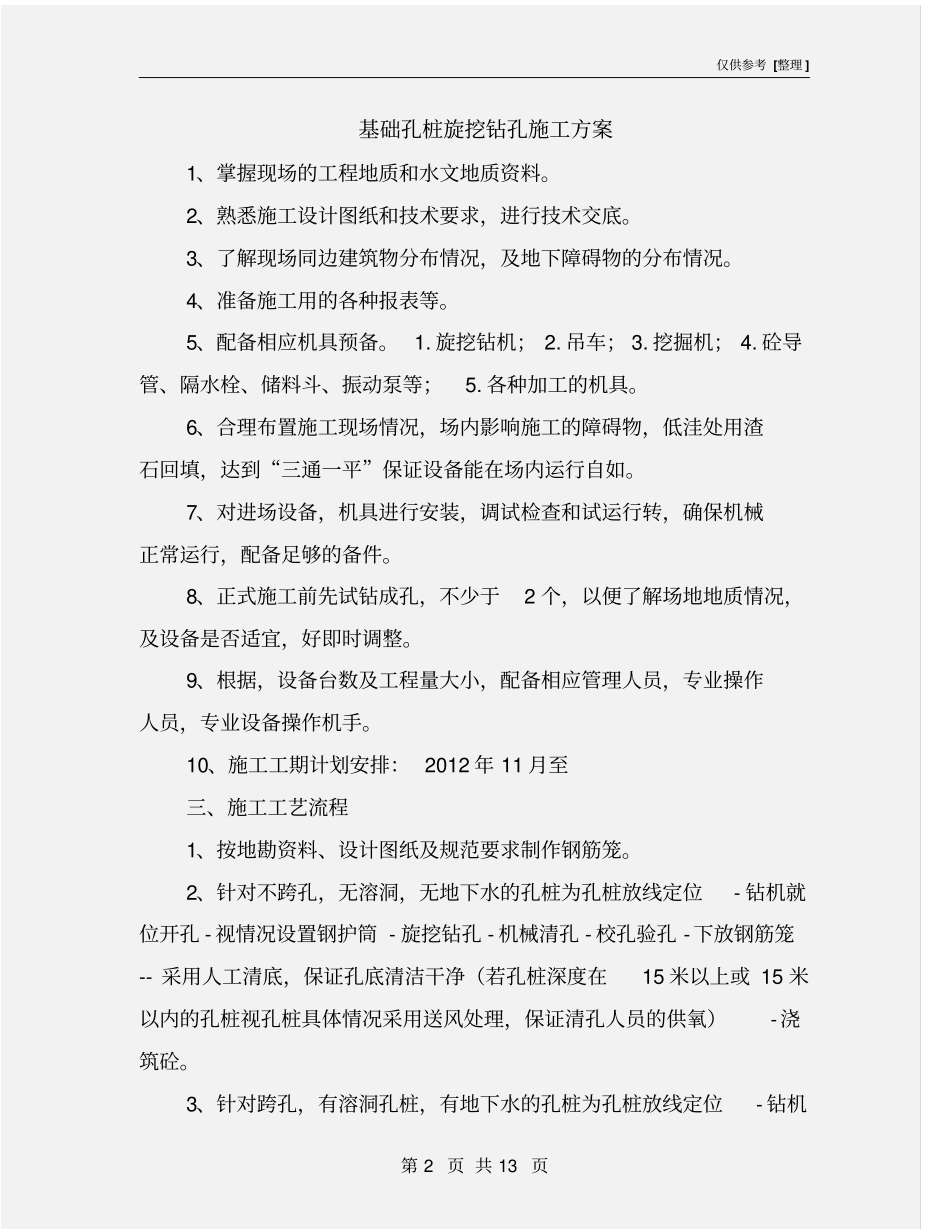

仅供参考 [整理 ] 第 1 页 共 13 页安全管理文书基础孔桩旋挖钻孔施工方案日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 13 页基础孔桩旋挖钻孔施工方案1、掌握现场的工程地质和水文地质资料。2、熟悉施工设计图纸和技术要求，进行技术交底。3、了解现场同边建筑物分布情况，及地下障碍物的分布情况。4、准备施工用的各种报表等。5、配备相应机具预备。 1. 旋挖钻机； 2. 吊车； 3. 挖掘机； 4. 砼导管、隔水栓、储料斗、振动泵等；5. 各种加工的机具。6、合理布置施工现场情况，场内影响施工的障碍物，低洼处用渣石回填，达到“三通一平”保证设备能在场内运行自如。7、对进场设备，机具进行安装，调试检查和试运行转，确保机械正常运行，配备足够的备件。8、正式施工前先试钻成孔，不少于2 个，以便了解场地地质情况，及设备是否适宜，好即时调整。9、根据，设备台数及工程量大小，配备相应管理人员，专业操作人员，专业设备操作机手。10、施工工期计划安排： 2012 年 11 月至三、施工工艺流程1、按地勘资料、设计图纸及规范要求制作钢筋笼。2、针对不跨孔，无溶洞，无地下水的孔桩为孔桩放线定位- 钻机就位开孔 - 视情况设置钢护筒 - 旋挖钻孔 - 机械清孔 - 校孔验孔 -下放钢筋笼-- 采用人工清底，保证孔底清洁干净（若孔桩深度在15 米以上或 15 米以内的孔桩视孔桩具体情况采用送风处理，保证清孔人员的供氧）-浇筑砼。3、针对跨孔，有溶洞孔桩，有地下水的孔桩为孔桩放线定位- 钻机仅供参考 [整理 ] 第 3 页 共 13 页就位开孔 - 视情况设置钢护筒 - 旋挖钻孔 - 在跨孔或溶洞处用C15砼填心-24 小时后重新用旋挖钻孔 - 成孔后用旋挖机清孔 -- 校孔验孔 -- 下放钢筋笼- 二次用机械清底 - 插入砼导管 - 浇筑砼 - 拔出导管 - 拔出护筒。4、针对跨孔，有溶洞孔桩为孔桩放线定位- 钻机就位开孔 - 设置护筒- 旋挖钻孔 - 在跨孔或溶洞处用钢护筒护孔后继续钻孔- 成孔后用旋挖机清孔 -- 校孔验孔 -下放钢筋笼 - 二次用机械清底 - 插入砼导管 - 浇筑砼 -拔出导管 - 拔出护筒。（此方法对工艺要求复杂且成本较高，需加大孔桩的孔径，不建议采用）四、施工方法：1、钻孔前定桩位点，放样后四周设护桩并复测，误差控制在50 ㎜以内，进一步确定是否有障碍物，必须经甲方及监理验收合格后方可进行成孔施工。2、钻机就位...
