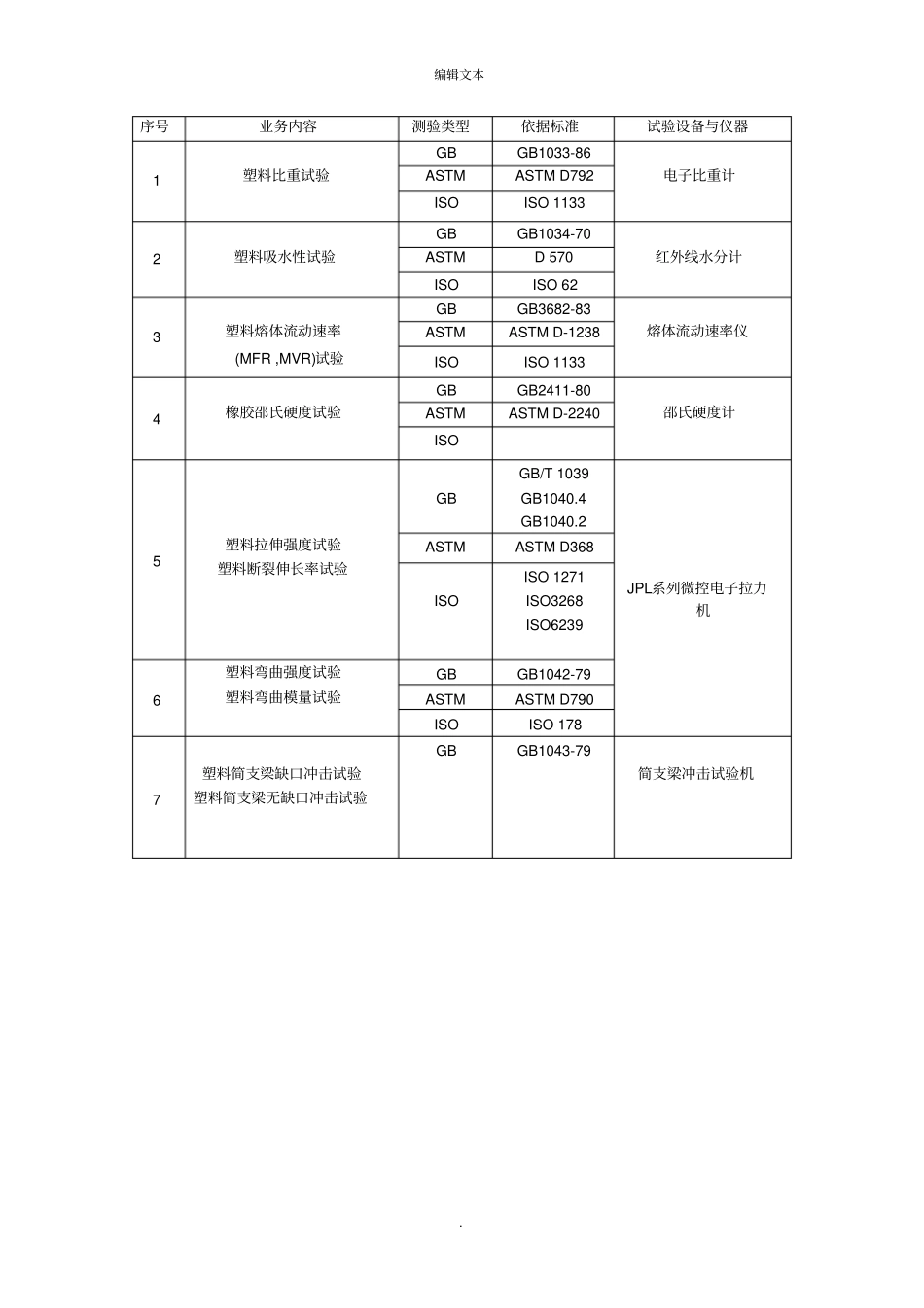

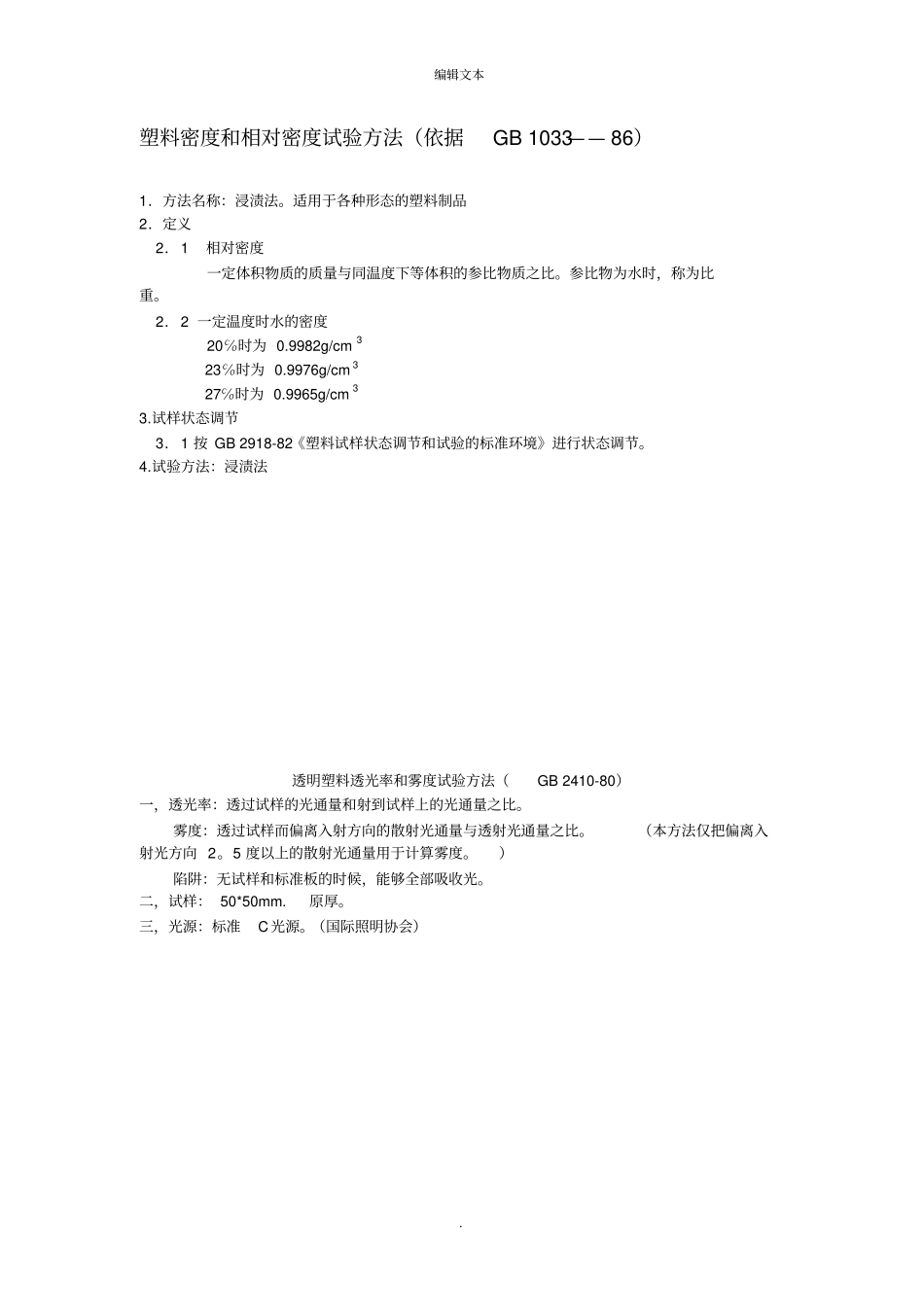

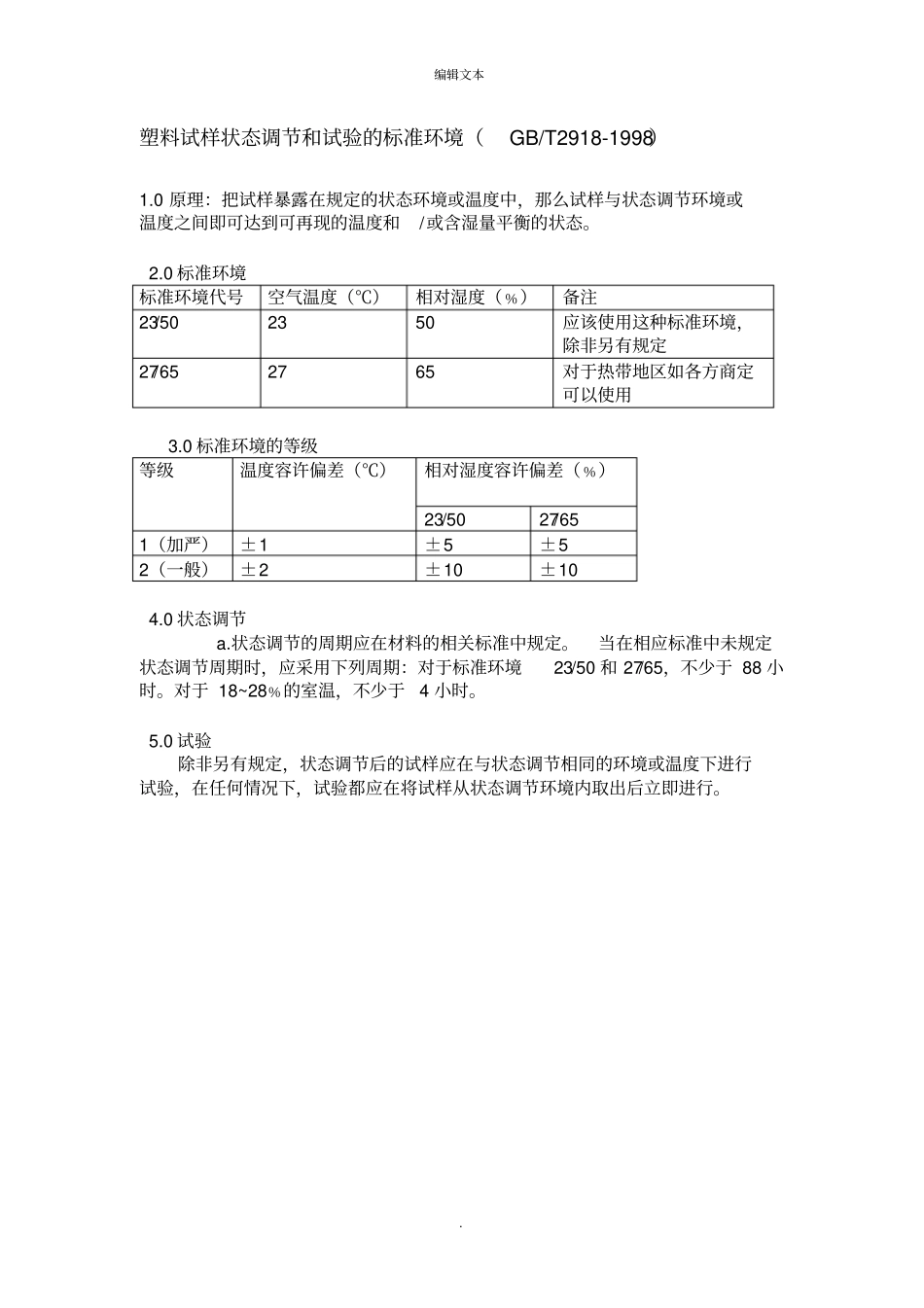

编辑文本. 序号业务内容测验类型依据标准试验设备与仪器1塑料比重试验GBGB1033-86电子比重计ASTMASTM D792ISOISO 11332塑料吸水性试验GBGB1034-70红外线水分计ASTMD 570ISOISO 623塑料熔体流动速率(MFR ,MVR)试验GBGB3682-83熔体流动速率仪ASTMASTM D-1238ISOISO 11334橡胶邵氏硬度试验GBGB2411-80邵氏硬度计ASTMASTM D-2240ISO5塑料拉伸强度试验塑料断裂伸长率试验GBGB/T 1039GB1040.4GB1040.2JPL系列微控电子拉力机ASTMASTM D368ISOISO 1271ISO3268ISO62396塑料弯曲强度试验塑料弯曲模量试验GBGB1042-79ASTMASTM D790ISOISO 1787塑料简支梁缺口冲击试验塑料简支梁无缺口冲击试验GBGB1043-79简支梁冲击试验机编辑文本. 塑料试样状态调节和试验的标准环境（GB/T2918-1998）1.0 原理：把试样暴露在规定的状态环境或温度中，那么试样与状态调节环境或温度之间即可达到可再现的温度和/或含湿量平衡的状态。2.0 标准环境标准环境代号空气温度（℃）相对湿度（﹪）备注23/502350应该使用这种标准环境，除非另有规定27/652765对于热带地区如各方商定可以使用3.0 标准环境的等级等级温度容许偏差（℃）相对湿度容许偏差（﹪）23/5027/651（加严）±1±5±52（一般）±2±10±104.0 状态调节a.状态调节的周期应在材料的相关标准中规定。当在相应标准中未规定状态调节周期时，应采用下列周期：对于标准环境23/50 和 27/65，不少于 88 小时。对于 18~28﹪的室温，不少于4 小时。5.0 试验除非另有规定，状态调节后的试样应在与状态调节相同的环境或温度下进行试验，在任何情况下，试验都应在将试样从状态调节环境内取出后立即进行。编辑文本. 塑料密度和相对密度试验方法（依据GB 1033—— 86）1．方法名称：浸渍法。适用于各种形态的塑料制品2．定义2．1 相对密度一定体积物质的质量与同温度下等体积的参比物质之比。参比物为水时，称为比重。2．2 一定温度时水的密度20℅时为 0.9982g/cm323℅时为 0.9976g/cm 327℅时为 0.9965g/cm33.试样状态调节3．1 按 GB 2918-82《塑料试样状态调节和试验的标准环境》进行状态调节。4.试验方法：浸渍法透明塑料透光率和雾度试验方法（GB 2410-80）一，透光率：透过试样的光通量和射到试样上的光通量之比。雾度：透过试样而偏离入射方向的散射光通量与透射光通量之比。（本方法仅把偏离入射光方向 2。5 度以上的散射光通量用于计算雾度。）陷阱：无试样和标准板的时候，能够全...
