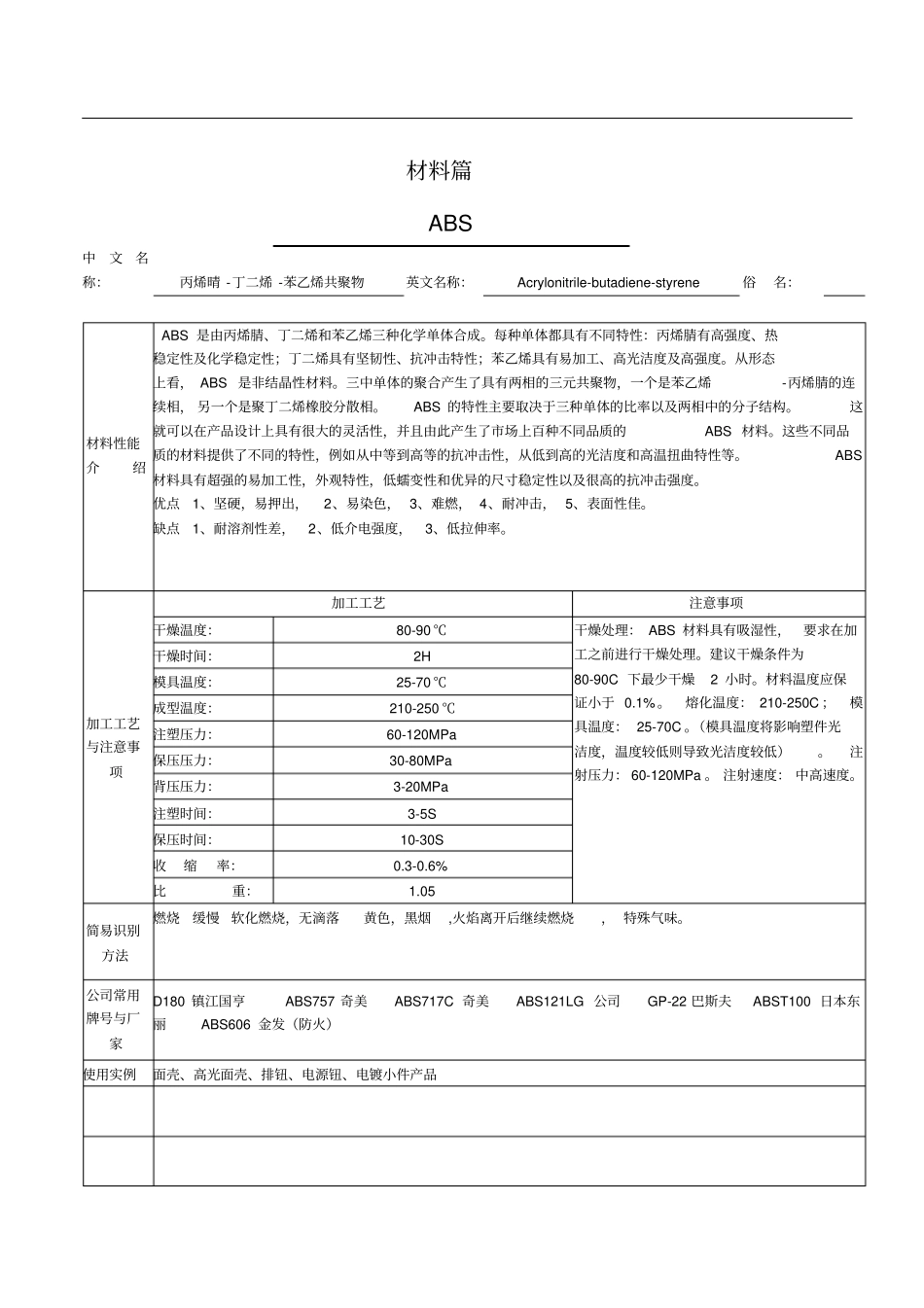

材料篇ABS 中文名称：丙烯晴 -丁二烯 -苯乙烯共聚物英文名称：Acrylonitrile-butadiene-styrene俗名：材料性能介绍ABS 是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。从形态上看， ABS 是非结晶性材料。三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相， 另一个是聚丁二烯橡胶分散相。ABS 的特性主要取决于三种单体的比率以及两相中的分子结构。这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS 材料。这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。优点1、坚硬，易押出，2、易染色， 3、难燃， 4、耐冲击， 5、表面性佳。缺点1、耐溶剂性差，2、低介电强度，3、低拉伸率。加工工艺与注意事项加工工艺注意事项干燥温度：80-90 ℃干燥处理： ABS 材料具有吸湿性，要求在加工之前进行干燥处理。建议干燥条件为80-90C 下最少干燥2 小时。材料温度应保证小于 0.1%。熔化温度： 210-250C ；模具温度： 25-70C 。（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。注射压力： 60-120MPa 。 注射速度： 中高速度。干燥时间：2H模具温度：25-70 ℃成型温度：210-250 ℃注塑压力：60-120MPa 保压压力：30-80MPa 背压压力：3-20MPa 注塑时间：3-5S 保压时间：10-30S 收缩率：0.3-0.6%比重：1.05简易识别方法燃烧缓慢软化燃烧，无滴落黄色，黑烟,火焰离开后继续燃烧， 特殊气味。公司常用牌号与厂家D180 镇江国亨ABS757 奇美ABS717C 奇美ABS121LG 公司GP-22 巴斯夫ABST100 日本东丽ABS606 金发（防火）使用实例面壳、高光面壳、排钮、电源钮、电镀小件产品材料篇高冲聚苯乙烯 (HIPS)中文名称：高抗冲聚苯乙烯英文名称：High impact polystyrene俗名：不碎硬胶材料性能介绍高抗冲聚苯乙烯是由苯乙烯单体和丁二烯橡胶改性聚合而成的，丁二烯橡胶在聚苯乙烯中以球形小颗粒的形状存在， 具有优良的尺寸稳定性,高拉伸强度 ,优良的加工性能,高抗冲 ,高耐热 ,优良的低温冲击强度 ，优良的跌落冲击强度,优良的结构稳定性。加工工艺与注意事项加工工艺注意事项干燥...
