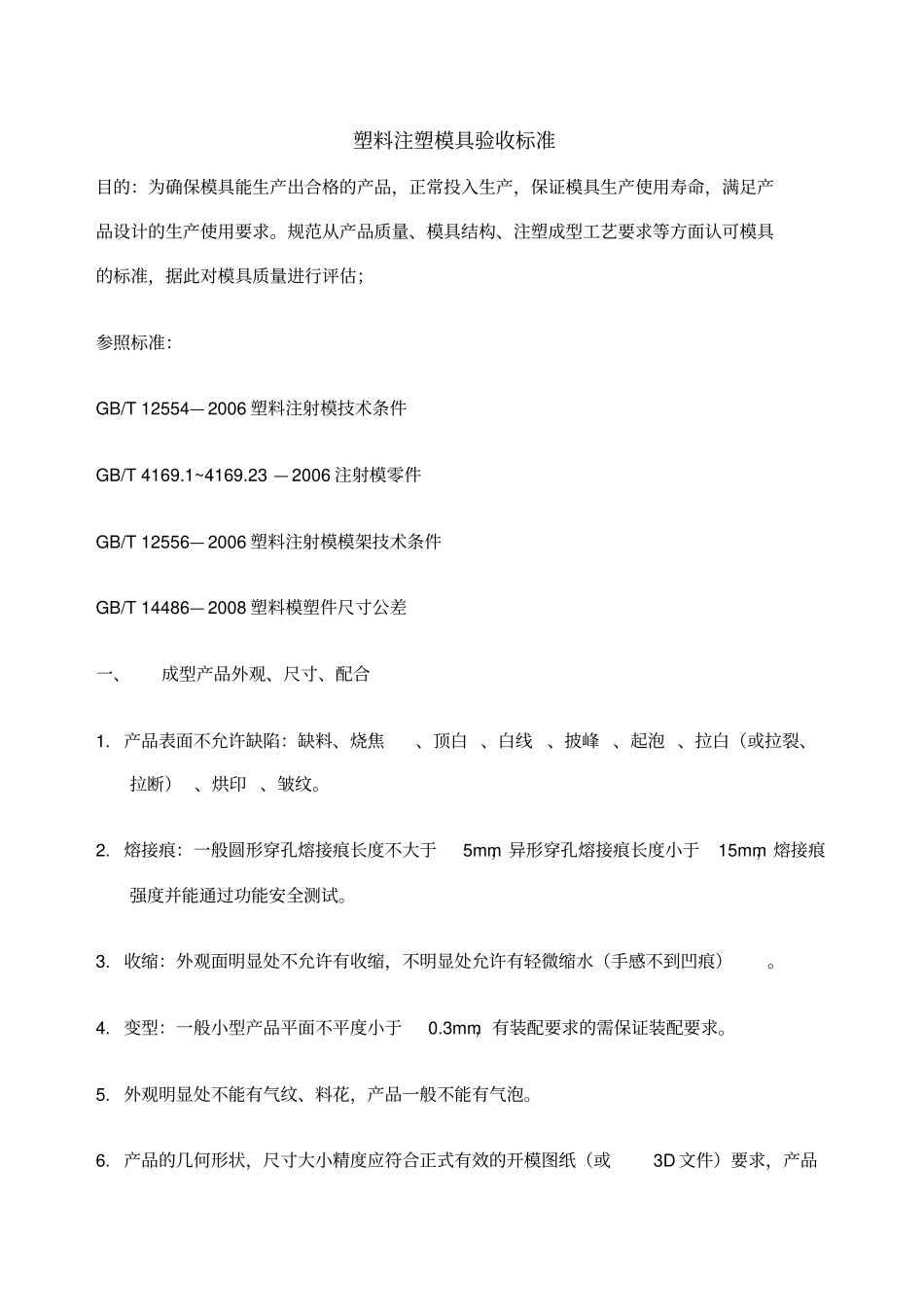

塑料注塑模具验收标准和表格_第1页
1/28

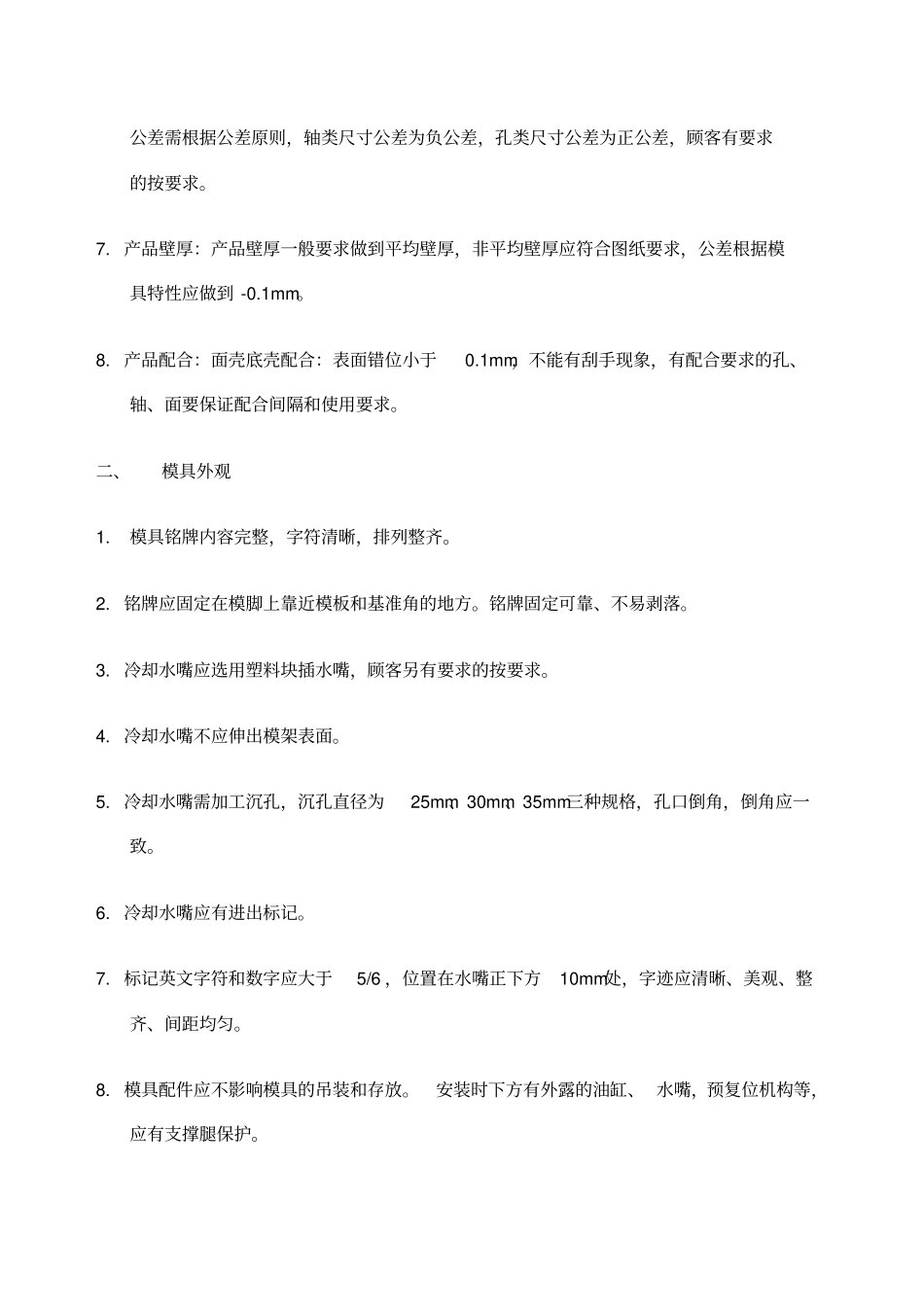

塑料注塑模具验收标准和表格_第2页
2/28

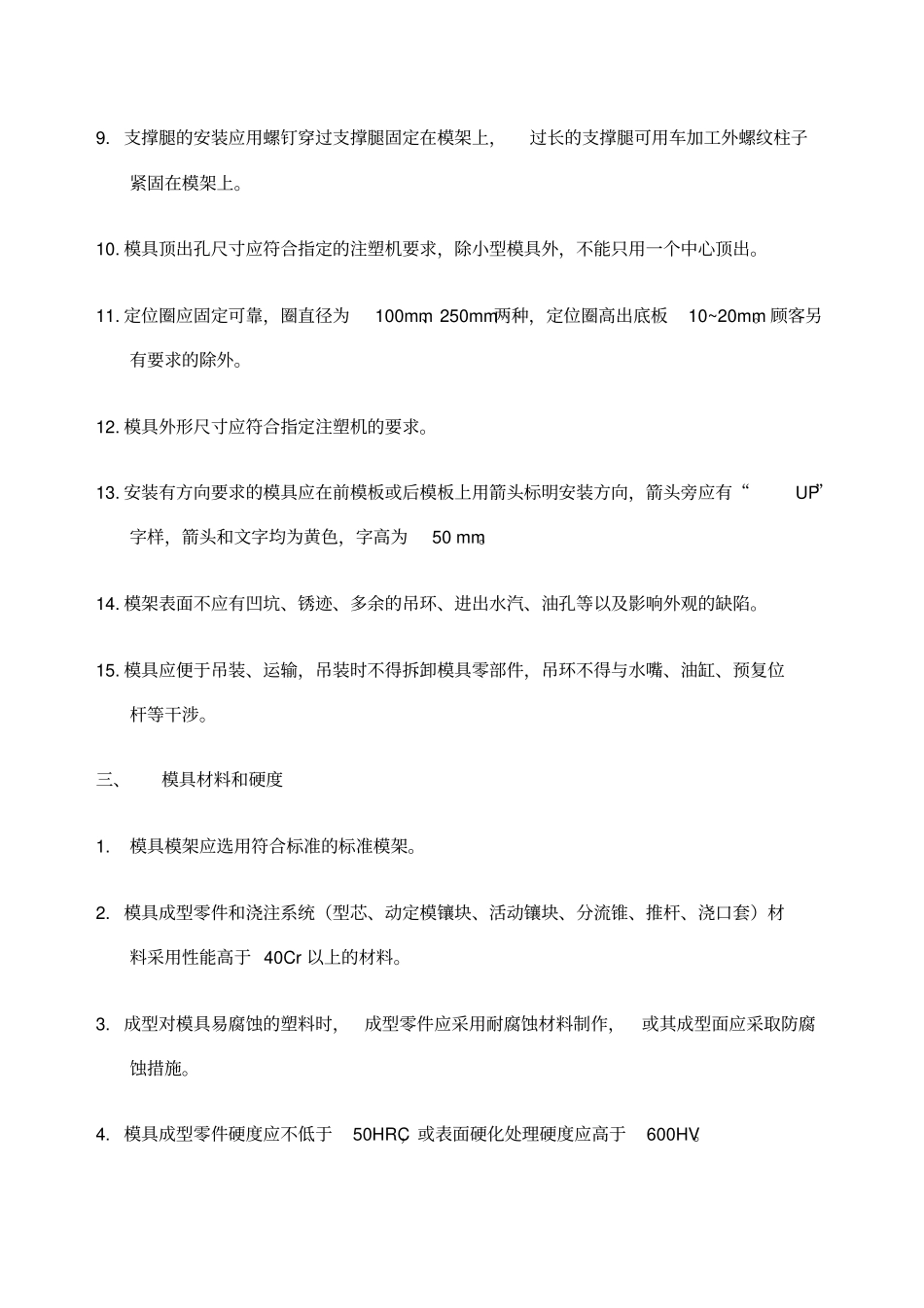

塑料注塑模具验收标准和表格_第3页
3/28
塑料注塑模具验收标准目的:为确保模具能生产出合格的产品,正常投入生产,保证模具生产使用寿命,满足产品设计的生产使用要求。规范从产品质量、模具结构、注塑成型工艺要求等方面认可模具的标准,据此对模具质量进行评估;参照标准:GB/T 12554— 2006 塑料注射模技术条件GB/T 4169.1~4169.23 — 2006 注射模零件GB/T 12556— 2006 塑料注射模模架技术条件GB/T 14486— 2008 塑料模塑件尺寸公差一、成型产品外观、尺寸、配合1. 产品表面不允许缺陷:缺料、烧焦、顶白 、白线、披峰 、起泡 、拉白(或拉裂、拉断) 、烘印 、皱纹。2. 熔接痕:一般圆形穿孔熔接痕长度不大于5mm,异形穿孔熔接痕长度小于15mm,熔接痕强度并能通过功能安全测试。3. 收缩:外观面明显处不允许有收缩,不明显处允许有轻微缩水(手感不到凹痕)。4. 变型:一般小型产品平面不平度小于0.3mm,有装配要求的需保证装配要求。5. 外观明显处不能有气纹、料花,产品一般不能有气泡。6. 产品的几何形状,尺寸大小精度应符合正式有效的开模图纸(或3D 文件)要求,产品公差需根据公差原则,轴类尺寸公差为负公差,孔类尺寸公差为正公差,顾客有要求的按要求。7. 产品壁厚:产品壁厚一般要求做到平均壁厚,非平均壁厚应符合图纸要求,公差根据模具特性应做到 -0.1mm。8. 产品配合:面壳底壳配合:表面错位小于0.1mm,不能有刮手现象,有配合要求的孔、轴、面要保证配合间隔和使用要求。二、模具外观1.模具铭牌内容完整,字符清晰,排列整齐。2. 铭牌应固定在模脚上靠近模板和基准角的地方。铭牌固定可靠、不易剥落。3. 冷却水嘴应选用塑料块插水嘴,顾客另有要求的按要求。4. 冷却水嘴不应伸出模架表面。5. 冷却水嘴需加工沉孔,沉孔直径为25mm、30mm、35mm三种规格,孔口倒角,倒角应一致。6. 冷却水嘴应有进出标记。7. 标记英文字符和数字应大于5/6 ,位置在水嘴正下方10mm处,字迹应清晰、美观、整齐、间距均匀。8. 模具配件应不影响模具的吊装和存放。安装时下方有外露的油缸、 水嘴,预复位机构等,应有支撑腿保护。9. 支撑腿的安装应用螺钉穿过支撑腿固定在模架上,过长的支撑腿可用车加工外螺纹柱子紧固在模架上。10. 模具顶出孔尺寸应符合指定的注塑机要求,除小型模具外,不能只用一个中心顶出。11. 定位圈应固定可靠,圈直径为100mm、250mm两种,定位圈高出底板10~20mm。顾客另有要求的除外。12. 模具外形尺寸应符合指定注塑...
