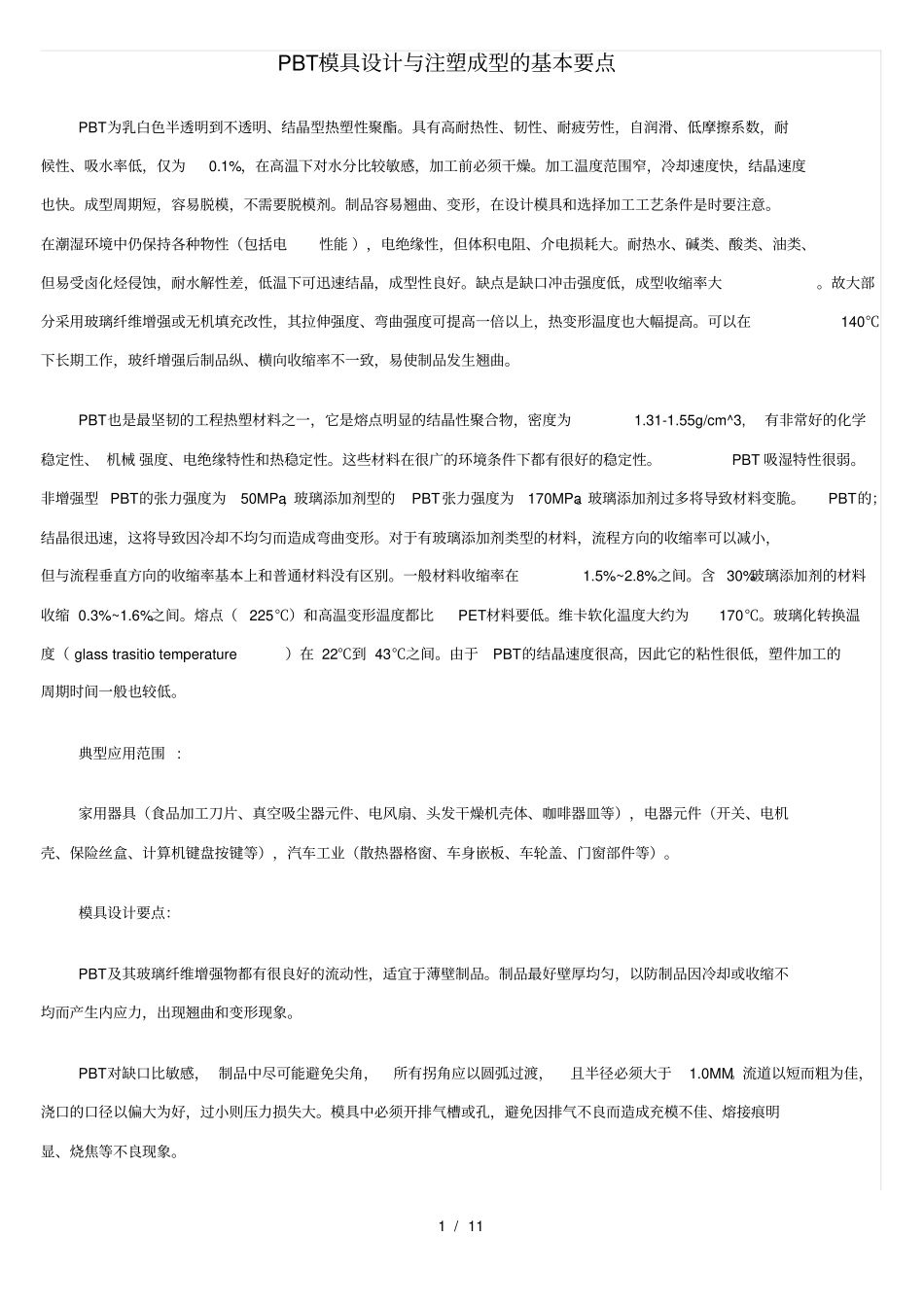

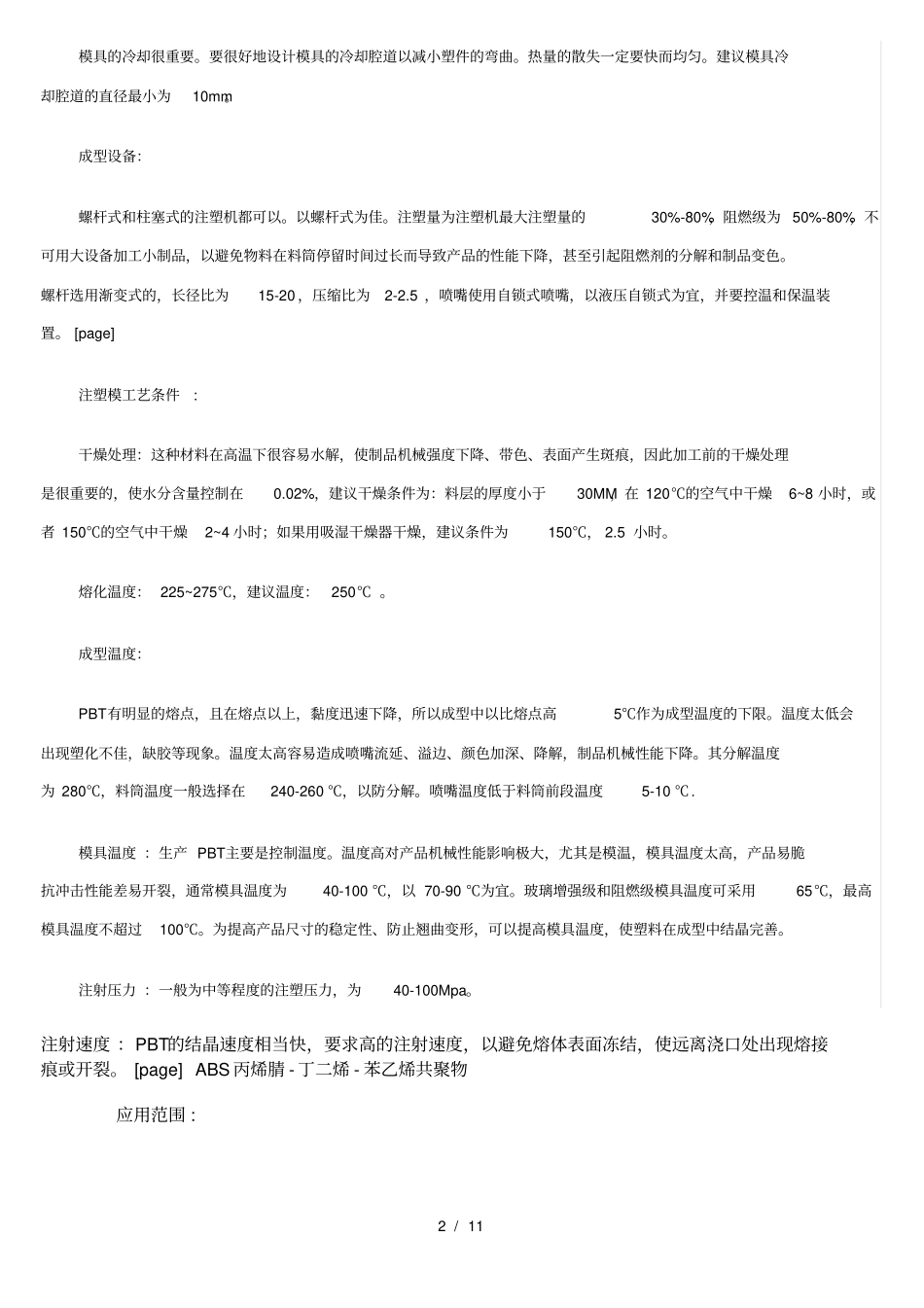

1 / 11 PBT模具设计与注塑成型的基本要点PBT为乳白色半透明到不透明、结晶型热塑性聚酯。具有高耐热性、韧性、耐疲劳性，自润滑、低摩擦系数，耐候性、吸水率低，仅为0.1%，在高温下对水分比较敏感，加工前必须干燥。加工温度范围窄，冷却速度快，结晶速度也快。成型周期短，容易脱模，不需要脱模剂。制品容易翘曲、变形，在设计模具和选择加工工艺条件是时要注意。在潮湿环境中仍保持各种物性（包括电性能 ），电绝缘性，但体积电阻、介电损耗大。耐热水、碱类、酸类、油类、但易受卤化烃侵蚀，耐水解性差，低温下可迅速结晶，成型性良好。缺点是缺口冲击强度低，成型收缩率大。故大部分采用玻璃纤维增强或无机填充改性，其拉伸强度、弯曲强度可提高一倍以上，热变形温度也大幅提高。可以在140℃下长期工作，玻纤增强后制品纵、横向收缩率不一致，易使制品发生翘曲。PBT也是最坚韧的工程热塑材料之一，它是熔点明显的结晶性聚合物，密度为1.31-1.55g/cm^3,有非常好的化学稳定性、 机械 强度、电绝缘特性和热稳定性。这些材料在很广的环境条件下都有很好的稳定性。 PBT 吸湿特性很弱。非增强型 PBT的张力强度为50MPa，玻璃添加剂型的PBT张力强度为170MPa。玻璃添加剂过多将导致材料变脆。PBT的；结晶很迅速，这将导致因冷却不均匀而造成弯曲变形。对于有玻璃添加剂类型的材料，流程方向的收缩率可以减小，但与流程垂直方向的收缩率基本上和普通材料没有区别。一般材料收缩率在1.5%~2.8%之间。含 30%玻璃添加剂的材料收缩 0.3%~1.6%之间。熔点（ 225℃）和高温变形温度都比PET材料要低。维卡软化温度大约为170℃。玻璃化转换温度（ glass trasitio temperature）在 22℃到 43℃之间。由于PBT的结晶速度很高，因此它的粘性很低，塑件加工的周期时间一般也较低。典型应用范围 :家用器具（食品加工刀片、真空吸尘器元件、电风扇、头发干燥机壳体、咖啡器皿等），电器元件（开关、电机壳、保险丝盒、计算机键盘按键等），汽车工业（散热器格窗、车身嵌板、车轮盖、门窗部件等）。模具设计要点：PBT及其玻璃纤维增强物都有很良好的流动性，适宜于薄壁制品。制品最好壁厚均匀，以防制品因冷却或收缩不均而产生内应力，出现翘曲和变形现象。PBT对缺口比敏感， 制品中尽可能避免尖角，所有拐角应以圆弧过渡，且半径必须大于1.0MM。流道以短而粗为佳，浇口的口径以偏大为好，过小则压力损失大。模具中必须开排气槽或孔，避免因排气不良而...
