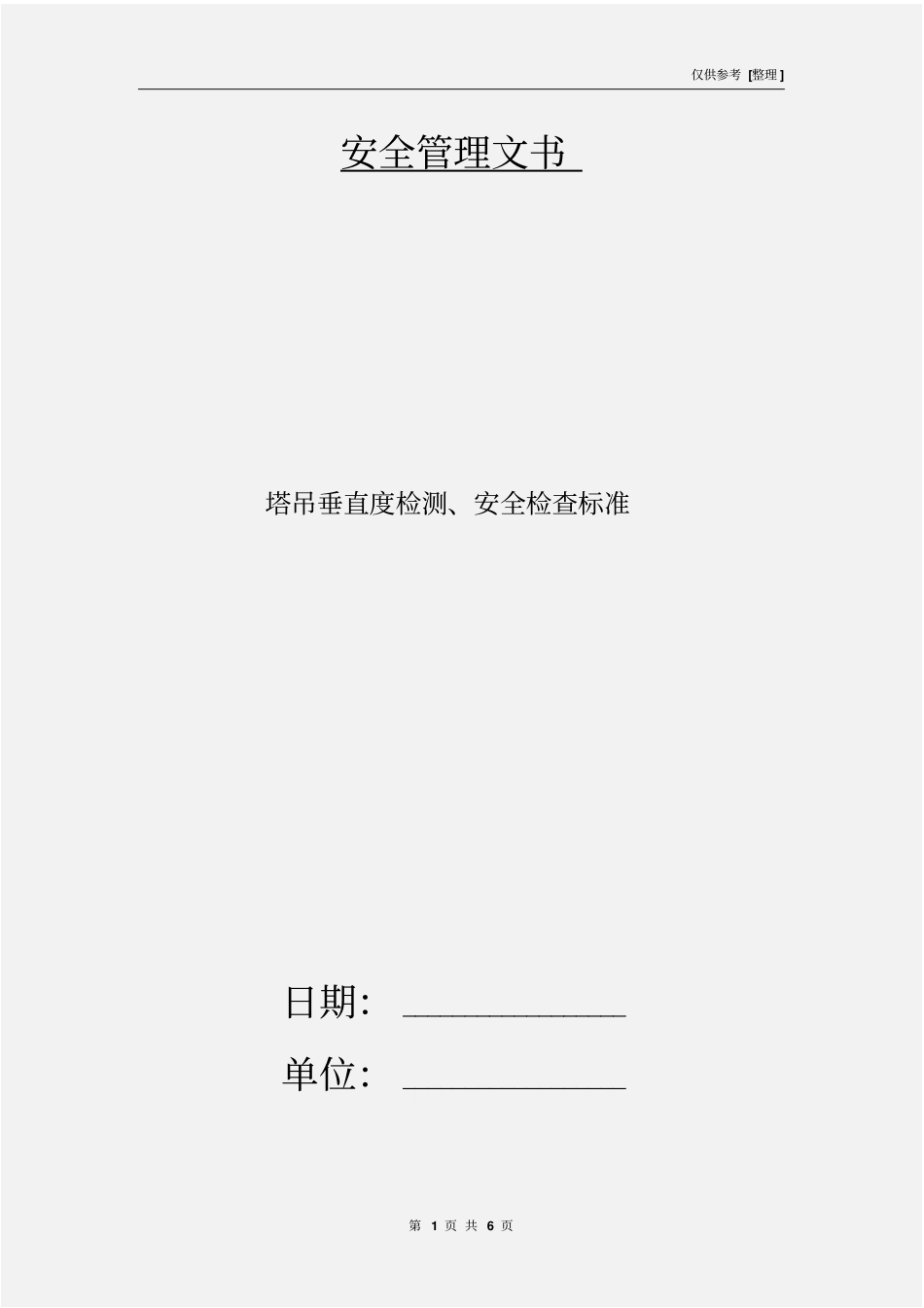

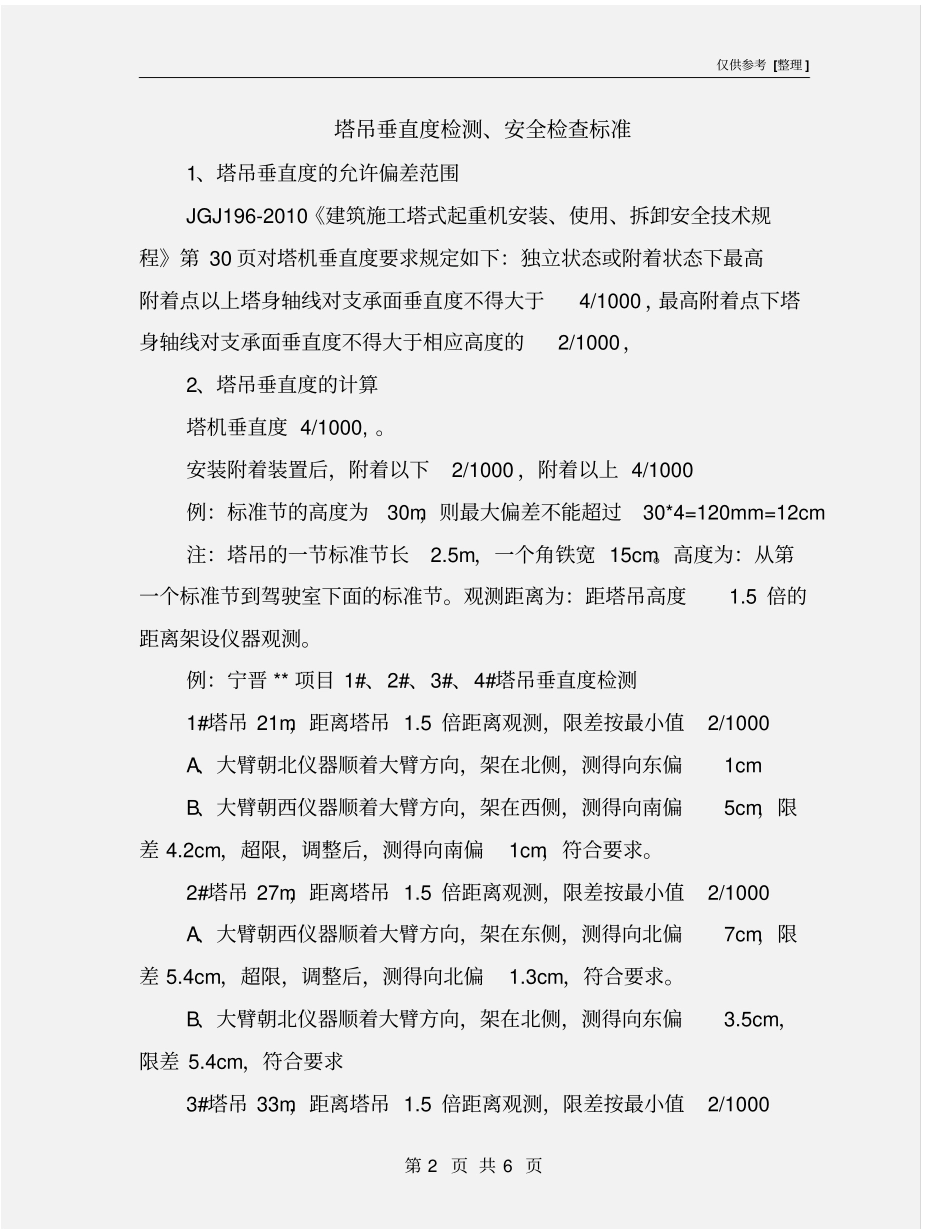

仅供参考 [整理 ] 第 1 页 共 6 页安全管理文书塔吊垂直度检测、安全检查标准日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 6 页塔吊垂直度检测、安全检查标准1、塔吊垂直度的允许偏差范围JGJ196-2010《建筑施工塔式起重机安装、使用、拆卸安全技术规程》第 30 页对塔机垂直度要求规定如下：独立状态或附着状态下最高附着点以上塔身轴线对支承面垂直度不得大于4/1000 ，最高附着点下塔身轴线对支承面垂直度不得大于相应高度的2/1000，2、塔吊垂直度的计算塔机垂直度 4/1000, 。安装附着装置后，附着以下2/1000 ，附着以上 4/1000 例：标准节的高度为30m，则最大偏差不能超过30*4=120mm=12cm 注：塔吊的一节标准节长2.5m，一个角铁宽 15cm。高度为：从第一个标准节到驾驶室下面的标准节。观测距离为：距塔吊高度1.5 倍的距离架设仪器观测。例：宁晋 ** 项目 1#、2#、3#、4#塔吊垂直度检测1#塔吊 21m，距离塔吊 1.5 倍距离观测，限差按最小值2/1000 A、大臂朝北仪器顺着大臂方向，架在北侧，测得向东偏1cm B、大臂朝西仪器顺着大臂方向，架在西侧，测得向南偏5cm，限差 4.2cm，超限，调整后，测得向南偏1cm，符合要求。2#塔吊 27m，距离塔吊 1.5 倍距离观测，限差按最小值2/1000 A、大臂朝西仪器顺着大臂方向，架在东侧，测得向北偏7cm，限差 5.4cm，超限，调整后，测得向北偏1.3cm，符合要求。B、大臂朝北仪器顺着大臂方向，架在北侧，测得向东偏3.5cm，限差 5.4cm，符合要求3#塔吊 33m，距离塔吊 1.5 倍距离观测，限差按最小值2/1000 仅供参考 [整理 ] 第 3 页 共 6 页A、大臂朝西仪器顺着大臂方向，架在西侧，测得向北偏16.5cm，限差 6.6cm，超限，调整后，测得向北偏cm，符合要求。B、大臂朝南仪器顺着大臂方向，架在北侧，测得向西偏25cm，限差 6.6cm，超限，调整后，测得向北偏cm，符合要求。A大臂朝北仪器顺着大臂方向，架在北侧，测得向东偏1cm，符合要求。B大臂朝西仪器顺着大臂方向，架在西侧，测得向北偏4cm，符合要求。4#塔吊 37.5m，距离塔吊 1.5 倍距离观测，限差按最小值2/1000 A、大臂朝东仪器顺着大臂方向，架在东侧，测得向南偏1cm，限差 7.5cm，符合要求。B、大臂朝北仪器顺着大臂方向，架在北侧，测得向东偏7.5cm，限差 7.5cm，符合要求，调整后，测得向东偏cm，符合要求。二、塔吊安全检查标准(一) 力矩限制器塔吊应安装...
