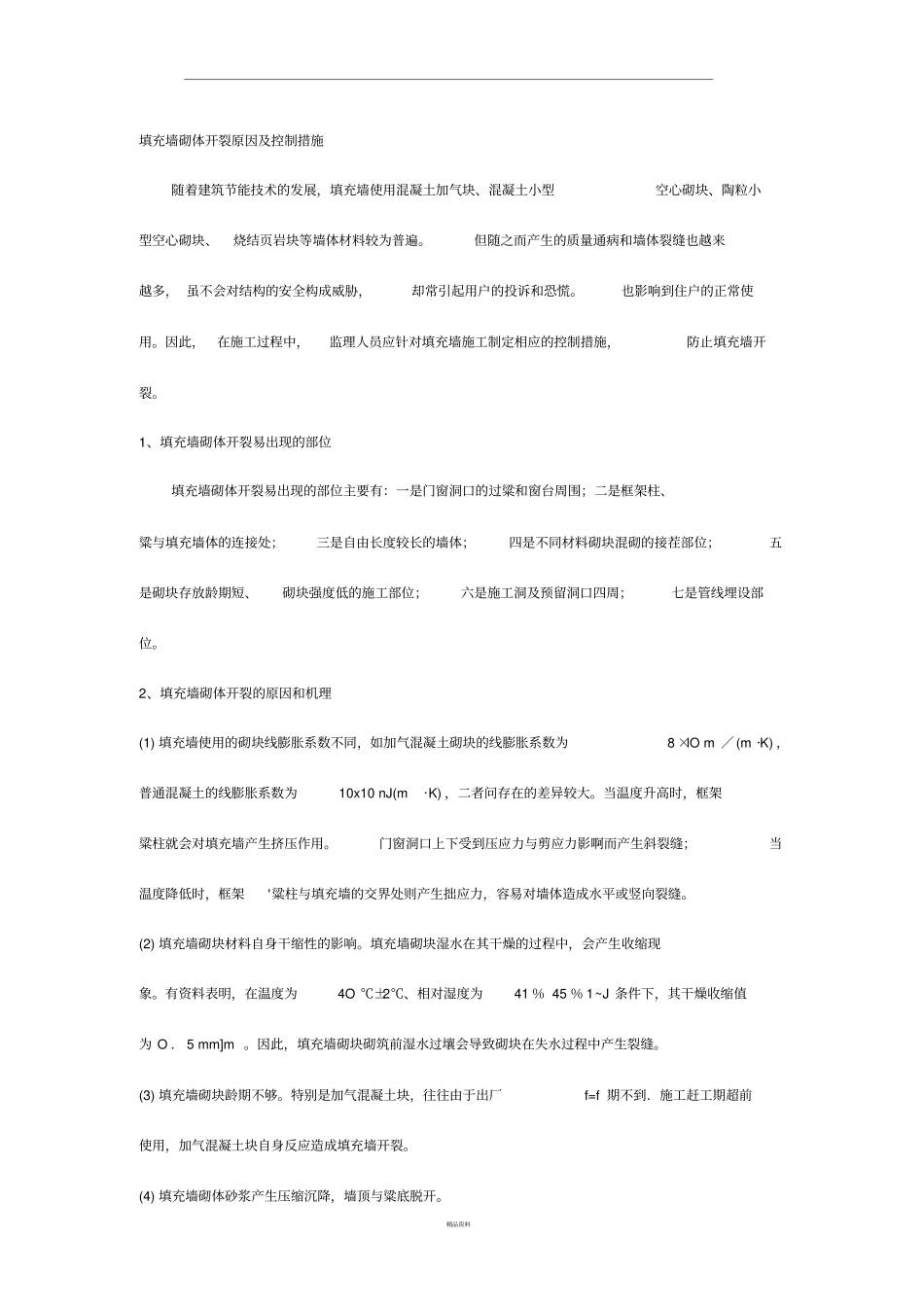

精品资料填充墙砌体开裂原因及控制措施随着建筑节能技术的发展，填充墙使用混凝土加气块、混凝土小型空心砌块、陶粒小型空心砌块、烧结页岩块等墙体材料较为普遍
但随之而产生的质量通病和墙体裂缝也越来越多， 虽不会对结构的安全构成威胁，却常引起用户的投诉和恐慌
也影响到住户的正常使用
因此，在施工过程中，监理人员应针对填充墙施工制定相应的控制措施，防止填充墙开裂
1、填充墙砌体开裂易出现的部位填充墙砌体开裂易出现的部位主要有：一是门窗洞口的过粱和窗台周围；二是框架柱、粱与填充墙体的连接处；三是自由长度较长的墙体；四是不同材料砌块混砌的接茬部位；五是砌块存放龄期短、砌块强度低的施工部位；六是施工洞及预留洞口四周；七是管线埋设部位
2、填充墙砌体开裂的原因和机理(1) 填充墙使用的砌块线膨胀系数不同，如加气混凝土砌块的线膨胀系数为8 ×lO m ／(m ·K) ，普通混凝土的线膨胀系数为10x10 nJ(m ·K) ，二者问存在的差异较大
当温度升高时，框架粱柱就会对填充墙产生挤压作用
门窗洞口上下受到压应力与剪应力影啊而产生斜裂缝；当温度降低时，框架'粱柱与填充墙的交界处则产生拙应力，容易对墙体造成水平或竖向裂缝
(2) 填充墙砌块材料自身干缩性的影响
填充墙砌块湿水在其干燥的过程中，会产生收缩现象
有资料表明，在温度为4O ℃±2℃、相对湿度为41 ％ 45 ％ 1~J 条件下，其干燥收缩值为 O ． 5 mm]m
因此，填充墙砌块砌筑前湿水过壤会导致砌块在失水过程中产生裂缝
(3) 填充墙砌块龄期不够
特别是加气混凝土块，往往由于出厂f=f 期不到．施工赶工期超前使用，加气混凝土块自身反应造成填充墙开裂
(4) 填充墙砌体砂浆产生压缩沉降，墙顶与粱底脱开

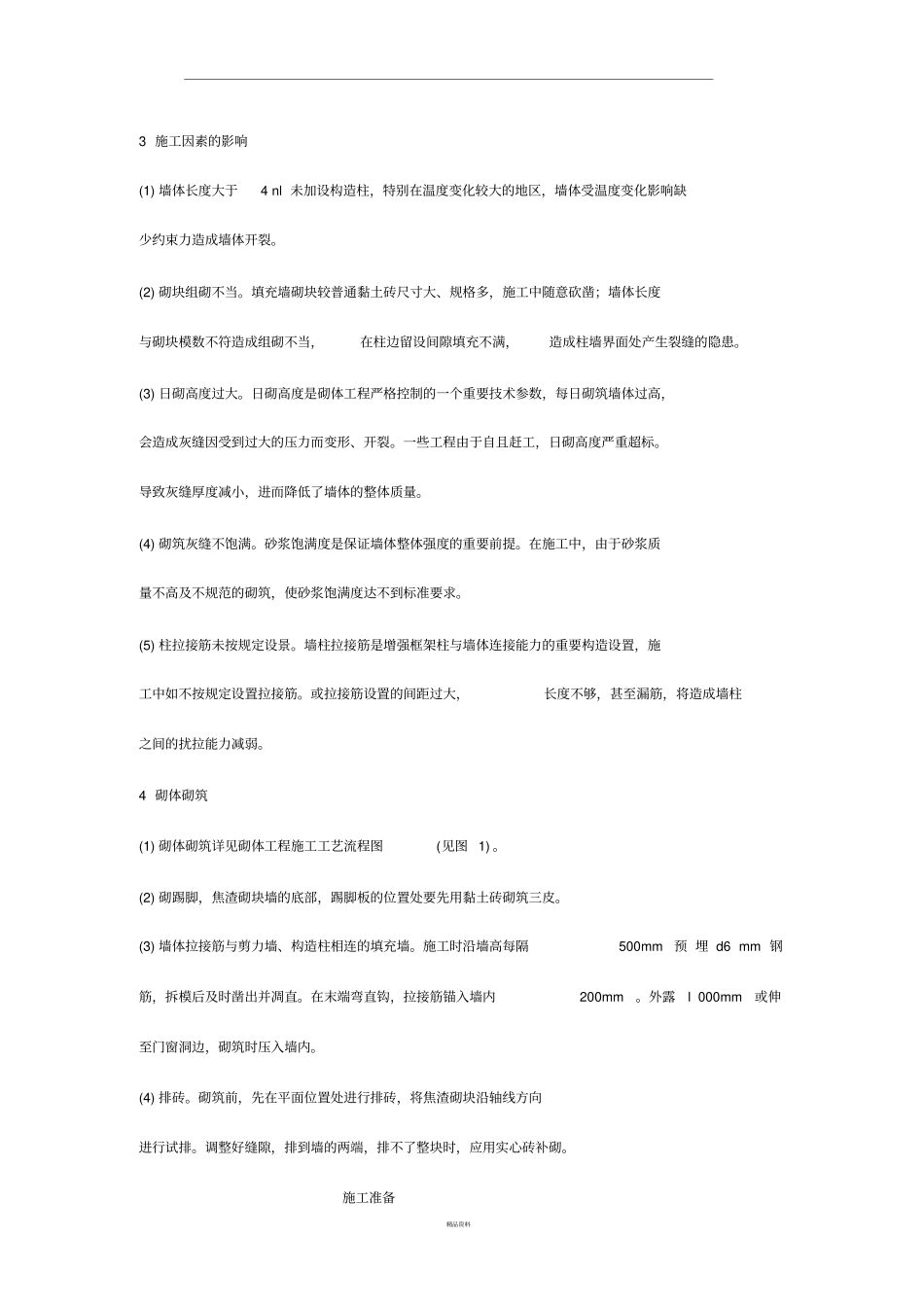

精品资料施工准备3 施工因素的影响(1) 墙体长度大于4 nl 未加设构造柱，特别在温度变化较大的地区，墙体受温度变
