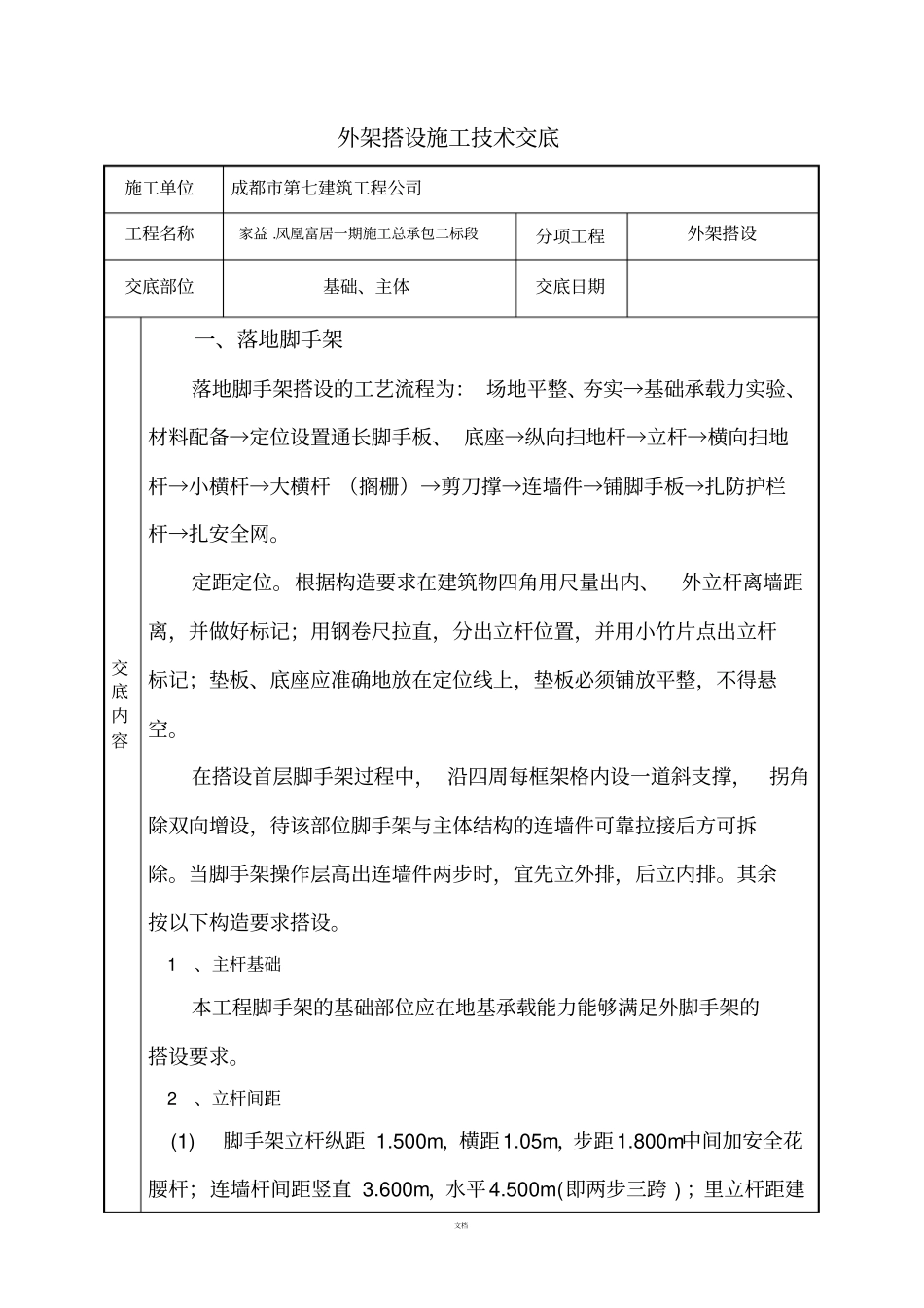

外架技术交底_第1页
1/7

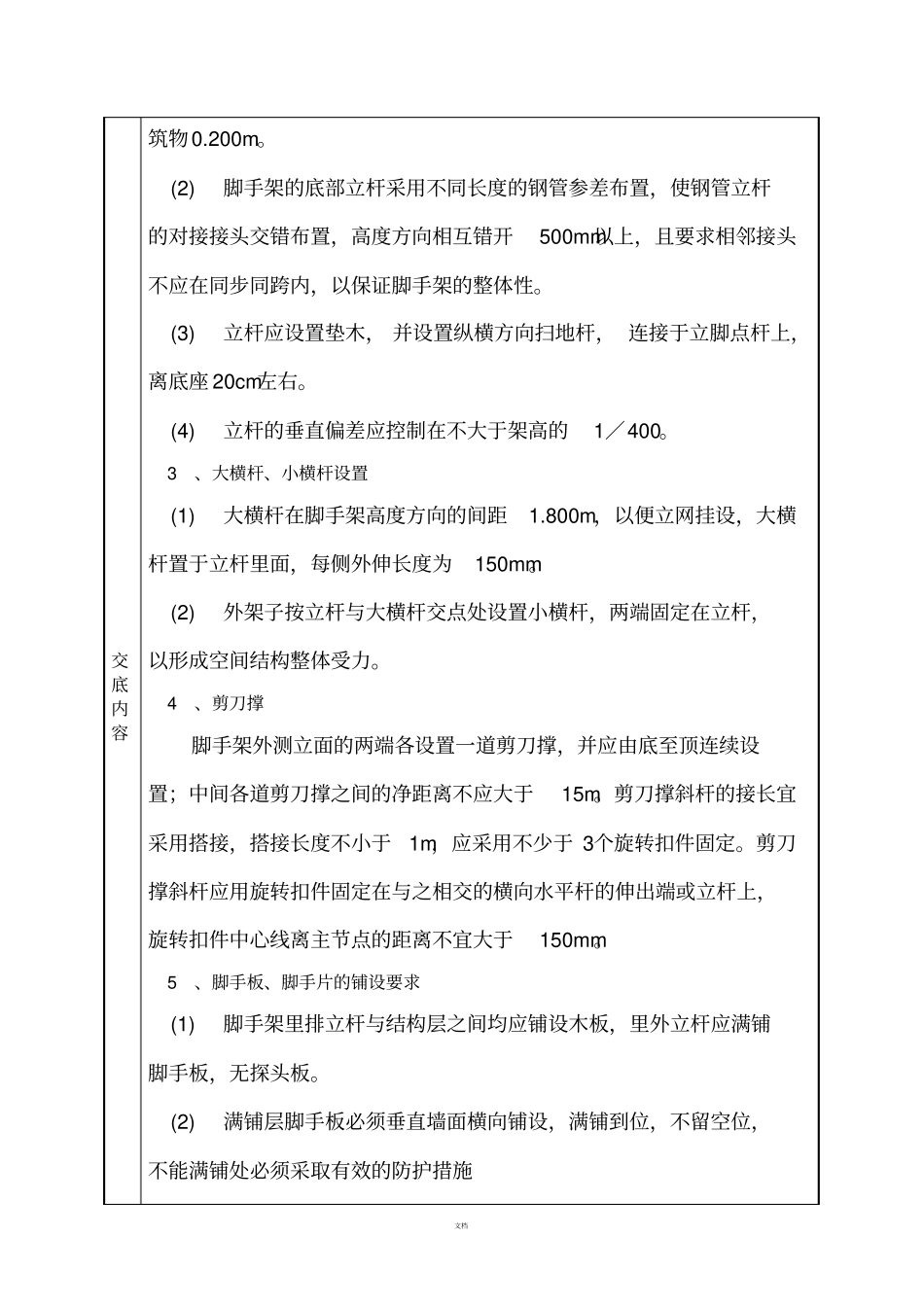

外架技术交底_第2页
2/7
外架技术交底_第3页
3/7
文档外架搭设施工技术交底施工单位成都市第七建筑工程公司工程名称家益 .凤凰富居一期施工总承包二标段分项工程外架搭设交底部位基础、主体交底日期交底内容一、落地脚手架落地脚手架搭设的工艺流程为: 场地平整、夯实→基础承载力实验、材料配备→定位设置通长脚手板、 底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆 (搁栅)→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离,并做好标记;用钢卷尺拉直,分出立杆位置,并用小竹片点出立杆标记;垫板、底座应准确地放在定位线上,垫板必须铺放平整,不得悬空。在搭设首层脚手架过程中, 沿四周每框架格内设一道斜支撑,拐角除双向增设,待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时,宜先立外排,后立内排。其余按以下构造要求搭设。 1、主杆基础本工程脚手架的基础部位应在地基承载能力能够满足外脚手架的搭设要求。 2、立杆间距 (1)脚手架立杆纵距 1.500m,横距1.05m,步距1.800m中间加安全花腰杆;连墙杆间距竖直 3.600m,水平4.500m(即两步三跨 ) ;里立杆距建文档交底内容筑物0.200m。 (2)脚手架的底部立杆采用不同长度的钢管参差布置,使钢管立杆的对接接头交错布置,高度方向相互错开500mm以上,且要求相邻接头不应在同步同跨内,以保证脚手架的整体性。 (3)立杆应设置垫木, 并设置纵横方向扫地杆, 连接于立脚点杆上,离底座 20cm左右。 (4)立杆的垂直偏差应控制在不大于架高的1/400。 3、大横杆、小横杆设置 (1)大横杆在脚手架高度方向的间距1.800m,以便立网挂设,大横杆置于立杆里面,每侧外伸长度为150mm。 (2)外架子按立杆与大横杆交点处设置小横杆,两端固定在立杆,以形成空间结构整体受力。 4、剪刀撑脚手架外测立面的两端各设置一道剪刀撑,并应由底至顶连续设置;中间各道剪刀撑之间的净距离不应大于15m。剪刀撑斜杆的接长宜采用搭接,搭接长度不小于1m,应采用不少于 3个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线离主节点的距离不宜大于150mm。 5、脚手板、脚手片的铺设要求 (1)脚手架里排立杆与结构层之间均应铺设木板,里外立杆应满铺脚手板,无探头板。 (2)满铺层脚手板必须垂直墙面横向铺设,满铺到位,不留空位,不能满铺处必须采取有效的防护措施文档交底内容...
