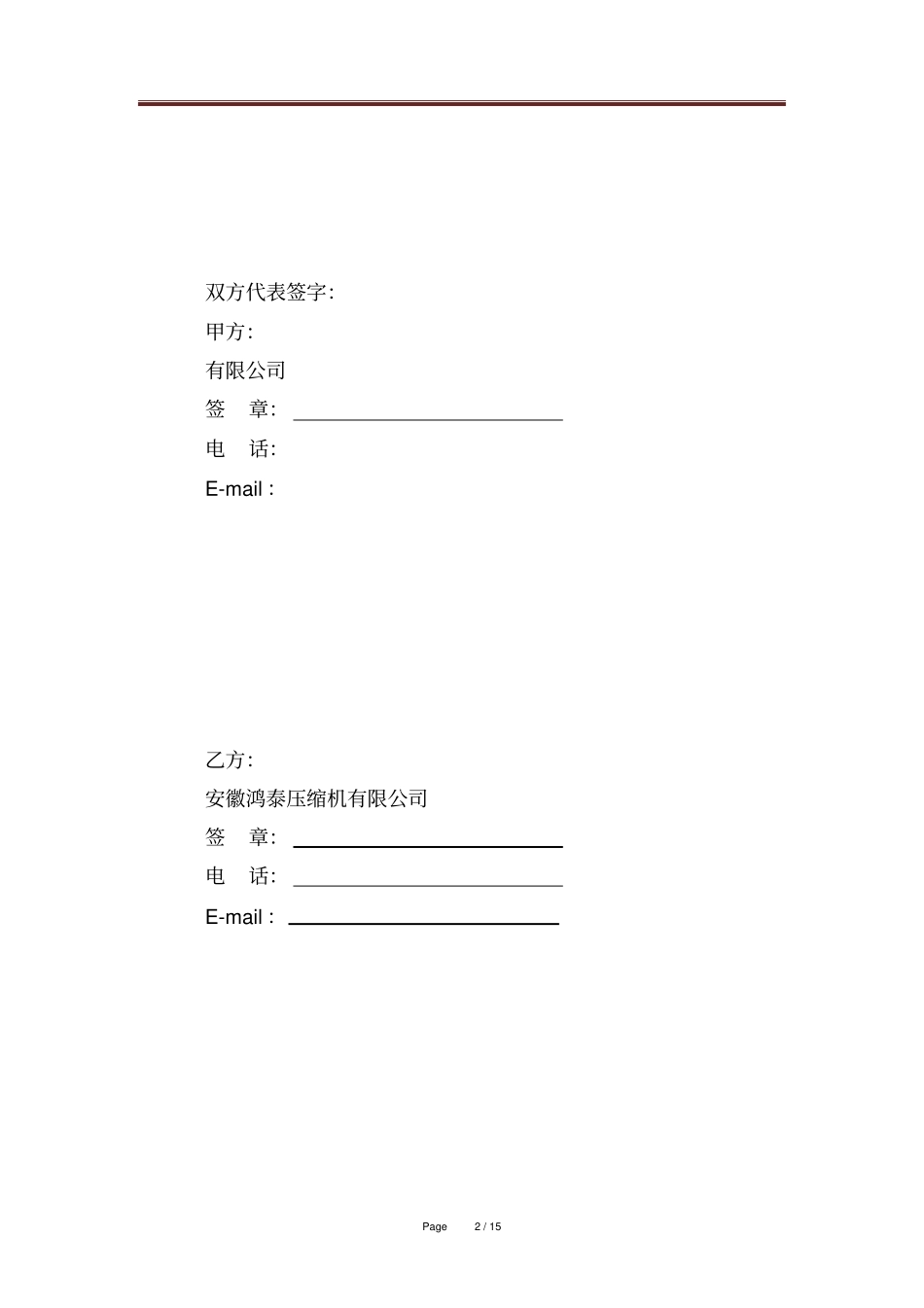

Document Remarks 文件说明Eng.Type 机型Project No. 工程编号Component 零部件天然气压缩机Technical Agreement 技术协议F E D C B Modified Description 修改说明F E D C B A Compiled 编制Checked 校对Confirmed 审核Countersigned 会签Approved 批准Remark 备注C.No. 版本号Document No. 文件编号060AReplace No. 被替代文件编号Total Pages 总页数16 Reference No. 参考文件编号Page 页1 Page 2 / 15双方代表签字：甲方：有限公司签章：电话：E-mail ：乙方：安徽鸿泰压缩机有限公司签章：电话：E-mail ：Page 3 / 151 总则本技术协议规定了天然气加压站压缩机配套及安装的有关技术事宜，包括制造、试验等项目的技术条件，可作为订货、制造和验收的依据，是商务合同的附件。乙方所供产品应满足附件“天然气压缩机技术规格书”的所有要求，此附件是技术协议的一部分，随技术协议签字后一同生效。本协议一式两份，甲、乙双方各执一份，由双方代表签字后与商务合同一同生效。2 天然气压缩机概述为满足用户建加气站的需求，根据用户提供的技术参数：进气压力为 0.2～0.4MPa（G），排气压力 1.0MPa（G），单台设备供气量： 450Nm3/h。现提供我公司生产的 VW-2.75/(2 ～4)-10型天然气压缩机技术方案供贵公司参考选型。V 系列天然气压缩机组是专为CNG 加气站提供的压缩天然气的专用设备；VW-2.75/(2 ～4)-10 型天然气压缩机组包含的主要设备有：天然气压缩机主机、防爆变频电动机、冷却系统、润滑系统、出口及入口阀门、分离器、仪表显示系统、安全放散系统、变频控制系统、触摸屏等，除非防爆控制柜外，系统内各组件安装在同一底架上。该机组提供压力为不高于1.0MPa 高品质的天然气气源，供气量为450Nm3/h，满足用户供气量为450Nm3/h 的要求，且机组 允许用户降压力使用。压缩机的设计、制造、检验采用如下标准JB/T10298-2001 汽车加气站用天然气压缩机GB/T17820-1999 天然气JB/T9105-1999 大型往复活塞压缩机技术条件GB/T4980-2003 容积式压缩机噪声的测定GB/T15487-1995 容积式压缩机流量测量方法JB/T7240-1994 一般用往复活塞压缩机主要零部件技术条件API618-1995 石油、化工和气体工业用往复压缩机GB7777-2003 往复活塞压缩机机械振动测量与评价GB 150.1-4 压力容器Page 4 / 15GB 151 钢制管壳式换热器JB/T 4730-2005 承压设备无损检测TSG R0004-2009 固定式...
