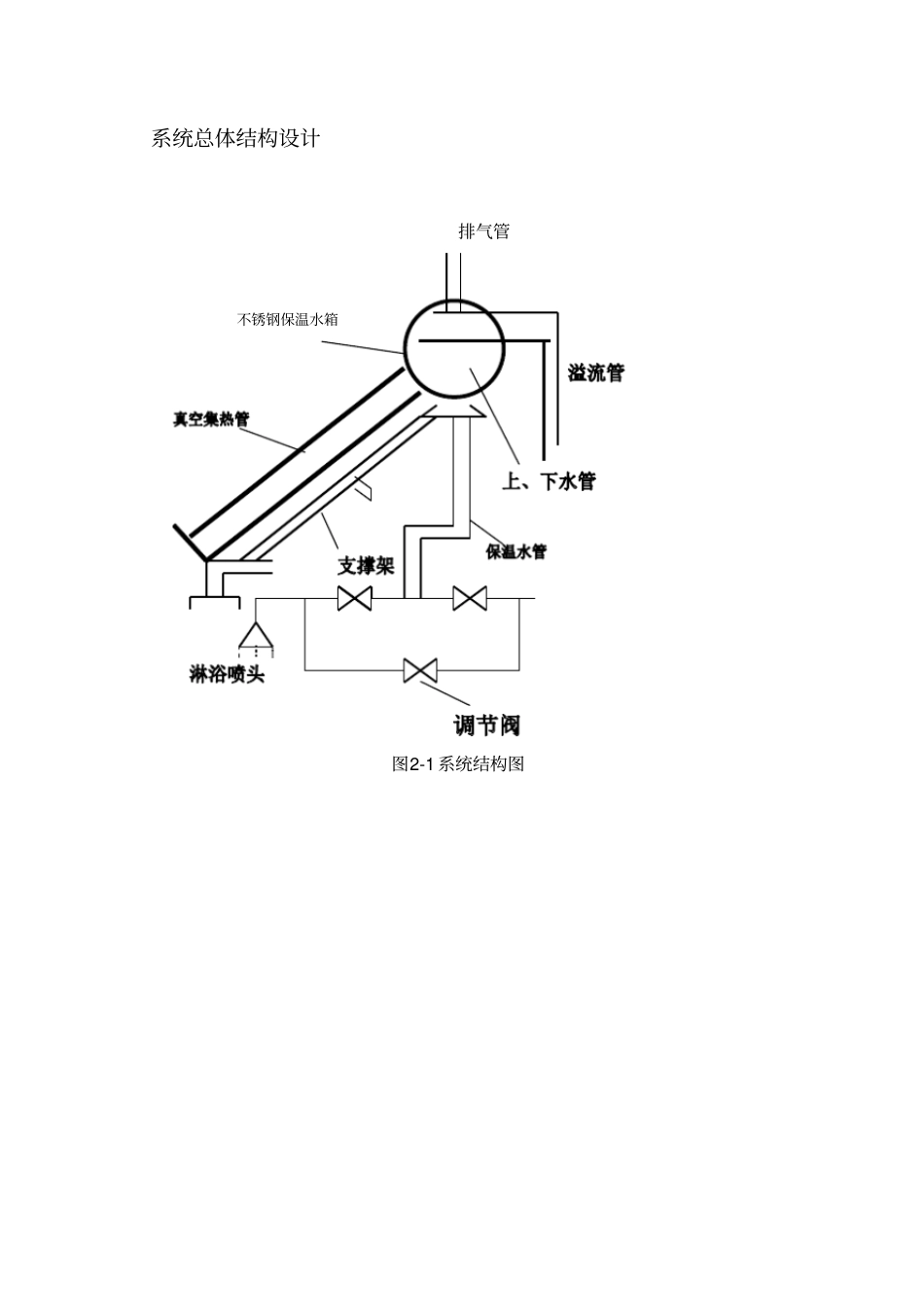

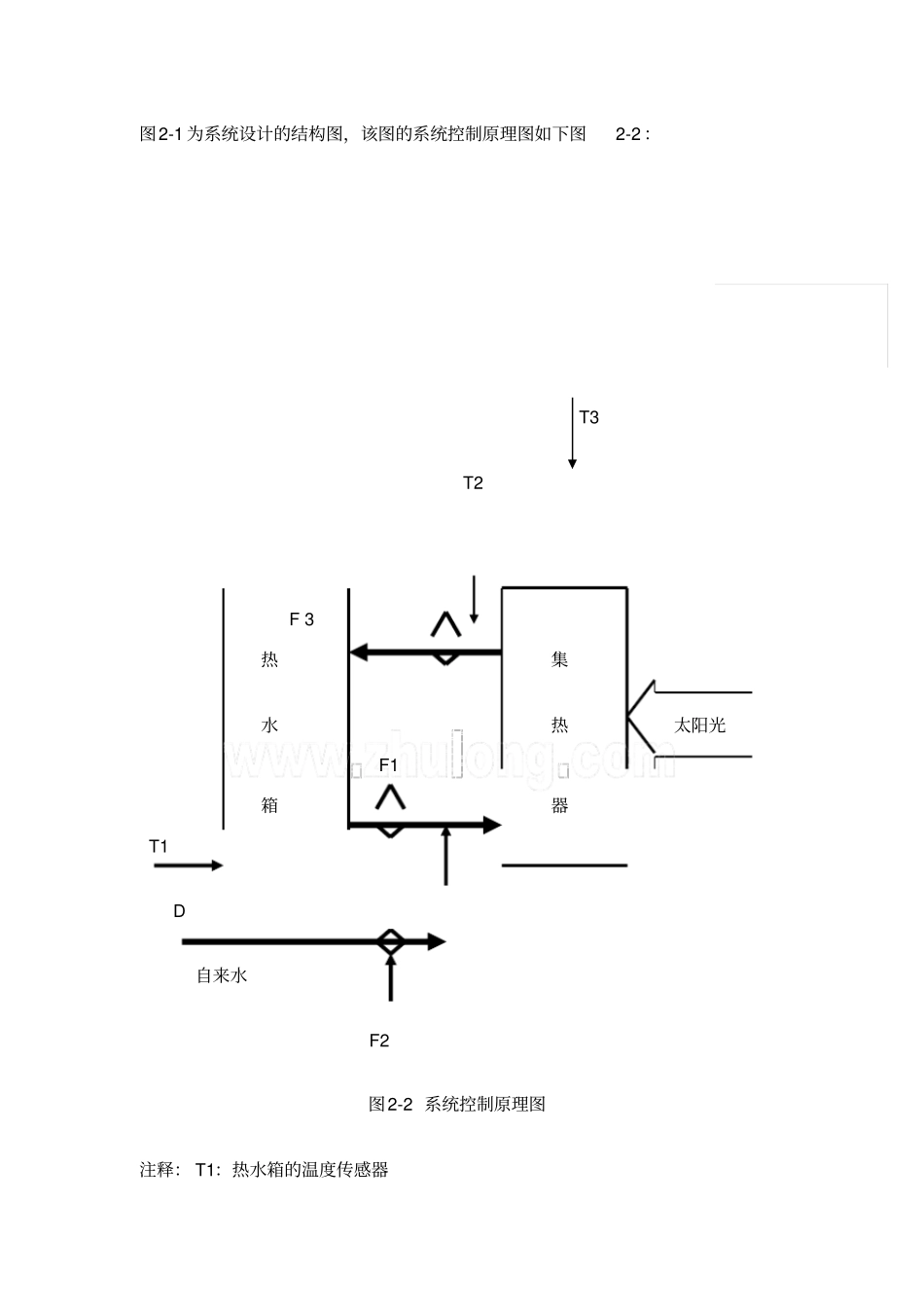

系统总体结构设计排气管不锈钢保温水箱图2-1 系统结构图图2-1 为系统设计的结构图，该图的系统控制原理图如下图2-2 ：T3 T2 F 3热集水热太阳光 F1箱器T1 D 自来水 F2图2-2 系统控制原理图注释： T1：热水箱的温度传感器T2：循环水管中的温度传感器T3：集热器中的温度传感器F1：循环水阀门F2：冷水阀门F3：热水阀门此款热水器利用微机控制主要有以下几种控制功能：晨水加热控制、 温水循环控制、冷水集热控制、水箱加热控制。1. 早晨水温控制由于清晨太阳光较弱， 所以太阳能热水器从系统发挥作用。为了提供温度不低于 30 摄氏度的水，热水器在清晨4-7 点之间对水箱进行电加热，具体控制过程如下：首先，关闭冷水阀门F2 和循环水阀门 F1，然后微机开始进行水箱的温度采集，同时进行温度的比较，当水箱的温度小于30 摄氏度时，电热器D接通进行加热，同时微机继续对热水箱的温度进行采集。当温度加热到大于30 摄氏度时电热器断开，如此反复循环保证了温度的稳定。2. 循环水集热过程早晨水温控制之后（ 7～9 点），设定当日的水箱温度N（由两位 BCD次齿轮开关设定），输入微机，再利用微机控制系统，通过太阳光能对热水箱加热以达到理想温度 N。具体控制过程如下：打开循环阀门 F1，关闭冷水进水阀门 F2，热水阀门 F3 处于空控状态。 然后开始比较温度，若（ T3-T1>5 摄氏度， T2>T1）为止。如若 T1=N，那么循环水集热过程结束，进入冷水集热控制过程。3. 冷水集热控制此时热水箱温度已达到了N，冷水要进入太阳能集热器， 这时温度为 T3，和当日的设定温度值相比较，若T3>N则将已加热的水送入热水箱，每天的控制时段大概为 9 点～ 20 点。具体控制过程如下：关闭循环水阀门 F2，打开冷水阀门 F2，热水阀门 F3 处于可控状态。 若 T3>N，打开热水阀门 F3 并将保持一段时间，若T3N阀门 F3 继续保持打开状态，否则关闭F3。可见，次过程充分利用太阳光能转化为热能，方便快捷。4. 水箱加热控制此时，也许你会问如果没有日照或者日照较弱时，到了晚上我们是否还能洗上热水澡吗？答案是肯定的， 不要忘了这款热水器还有一个从系统，这时它就要发挥作用了。热水箱温度为T1，将它和设定值N 相比较，从而控制是否打开电加热，控制时段为下午，具体过程如下：若 T1
