如何判断电算结果的正确性VIP免费

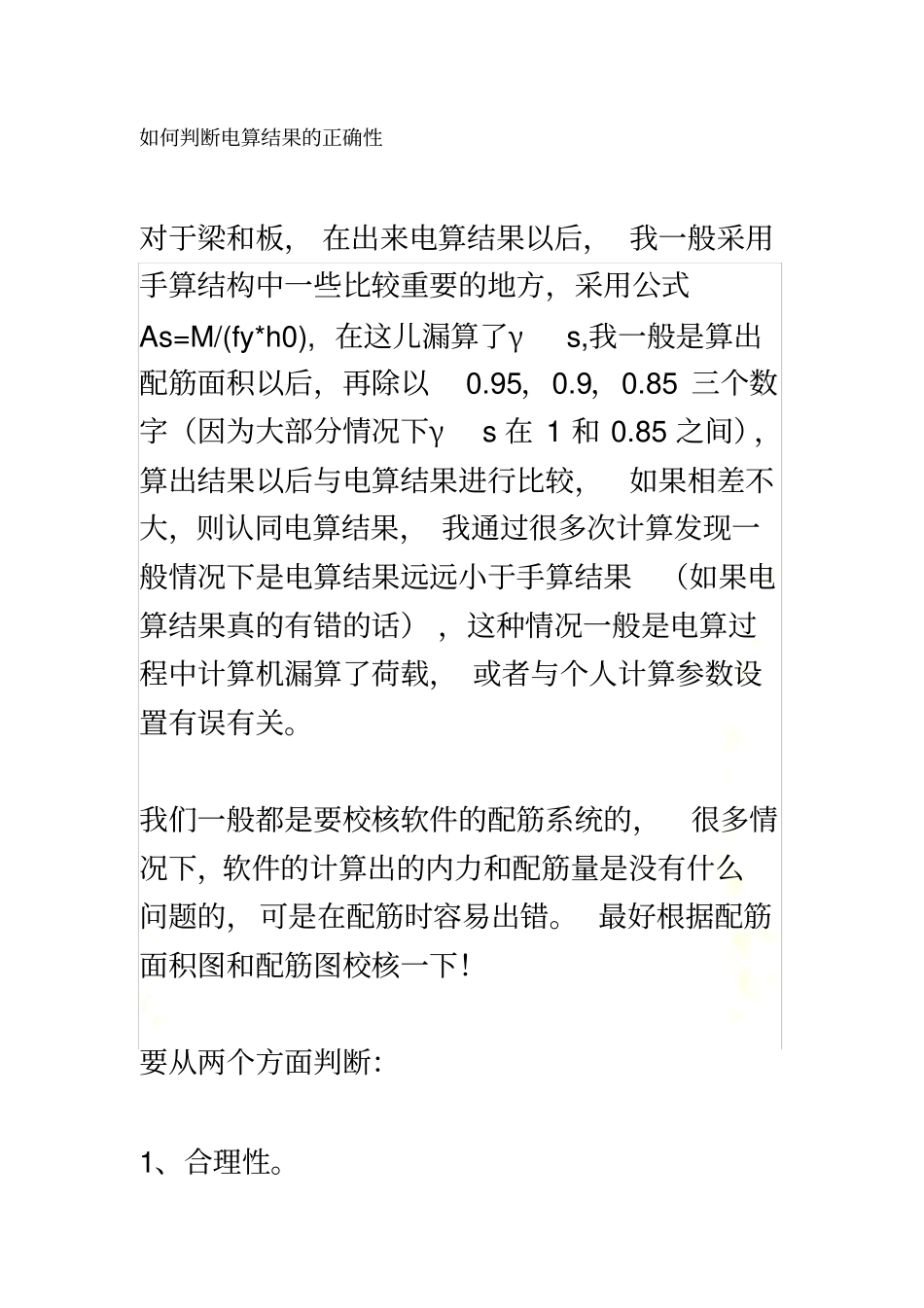

如何判断电算结果的正确性如何判断电算结果的正确性对于梁和板， 在出来电算结果以后， 我一般采用手算结构中一些比较重要的地方，采用公式As=M/(fy*h0), 在这儿漏算了γs,我一般是算出配筋面积以后，再除以0.95，0.9，0.85 三个数字（因为大部分情况下γs 在 1 和 0.85 之间），算出结果以后与电算结果进行比较，如果相差不大，则认同电算结果， 我通过很多次计算发现一般情况下是电算结果远远小于手算结果（如果电算结果真的有错的话） ，这种情况一般是电算过程中计算机漏算了荷载， 或者与个人计算参数设置有误有关。我们一般都是要校核软件的配筋系统的，很多情况下，软件的计算出的内力和配筋量是没有什么问题的，可是在配筋时容易出错。 最好根据配筋面积图和配筋图校核一下！要从两个方面判断：1、合理性。1）周期、振型和地震力。非耦联计算地震作用时，其第一周期一般在以下范围内：框架结构T1＝0.1～0.15N；框剪结构T1＝0.08～0.12N；剪力墙结构T1＝0.04～0.08N。其中 N 为计算层数（ N≤40）振型曲线光滑连续，零点位置符合一般规律。2）位移 位移曲线应上下渐变， 不应出现较大的突变，位移值满足规范要求。3）构件配筋的合理性。满足构造要求，最小配筋率，箍筋肢距，梁加腰筋等。2、平衡性。分析在单一重力荷载或风荷载作用下内外力平衡条件是否满足。画图的话应该自己参照配筋计算出来的面积自己画 ,计算机出的图比较不可靠!要特别注意一下挑梁，大跨度梁的配筋。首先，要保证结构模型和实际相符，如底层结构高度、铰接梁和框架角柱等特殊构件定义等其次，复核输入的荷载， 如建筑隔墙、 电梯吊钩、空调基座、消防水箱和特殊房间荷载等第三，计算参数必须逐一复核， 使之和实际相符，详 pkpm 使用手册第四，判断电算结果的正确性： 下述 9 大指标全部 pass 的话，整个结构方案应是合理的1、轴压比； 2、剪重比；3、刚度比； 4、位移比；5、周期比； 6、刚重比；7、参与振动质量比； 8、倾覆力矩比； 9、楼层最大位移与层高之比具体规范条文详后附件最后，有目的的手工复核一些特殊构件：柱轴压比、较大跨度的梁、上部栽柱的梁等另外，“三分计算 ,七分构造”，对楼板大洞口周边梁板、转角窗房间楼板、 不能贯通框架梁之间楼板、楼梯间休息平台梁处短柱、地下室顶板、大底盘顶板等电算结果反映不出来的部位只能通过构造措施加强，使之和计算模型相符这篇文章可以参考：高层建筑结构布置复杂，...
