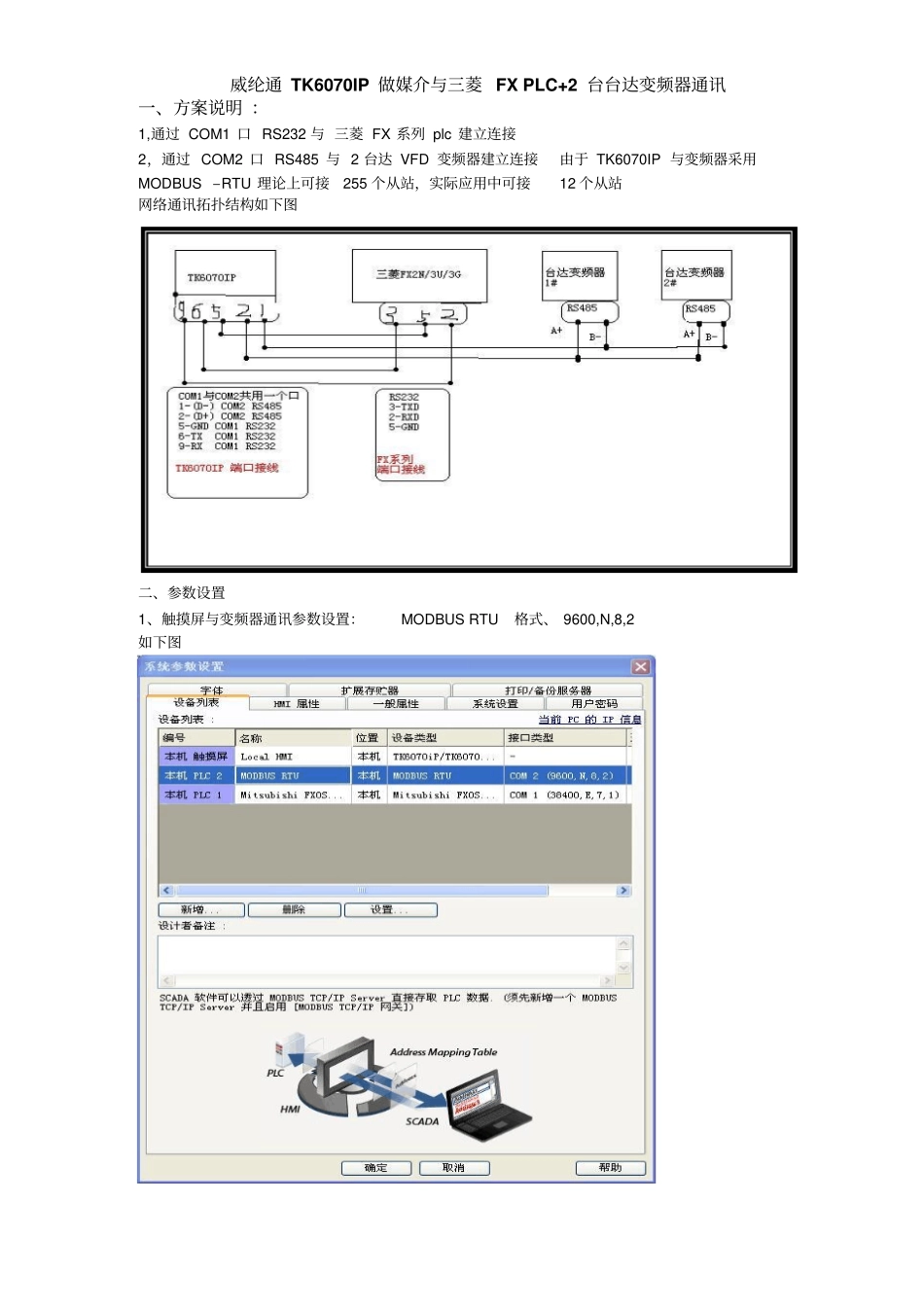

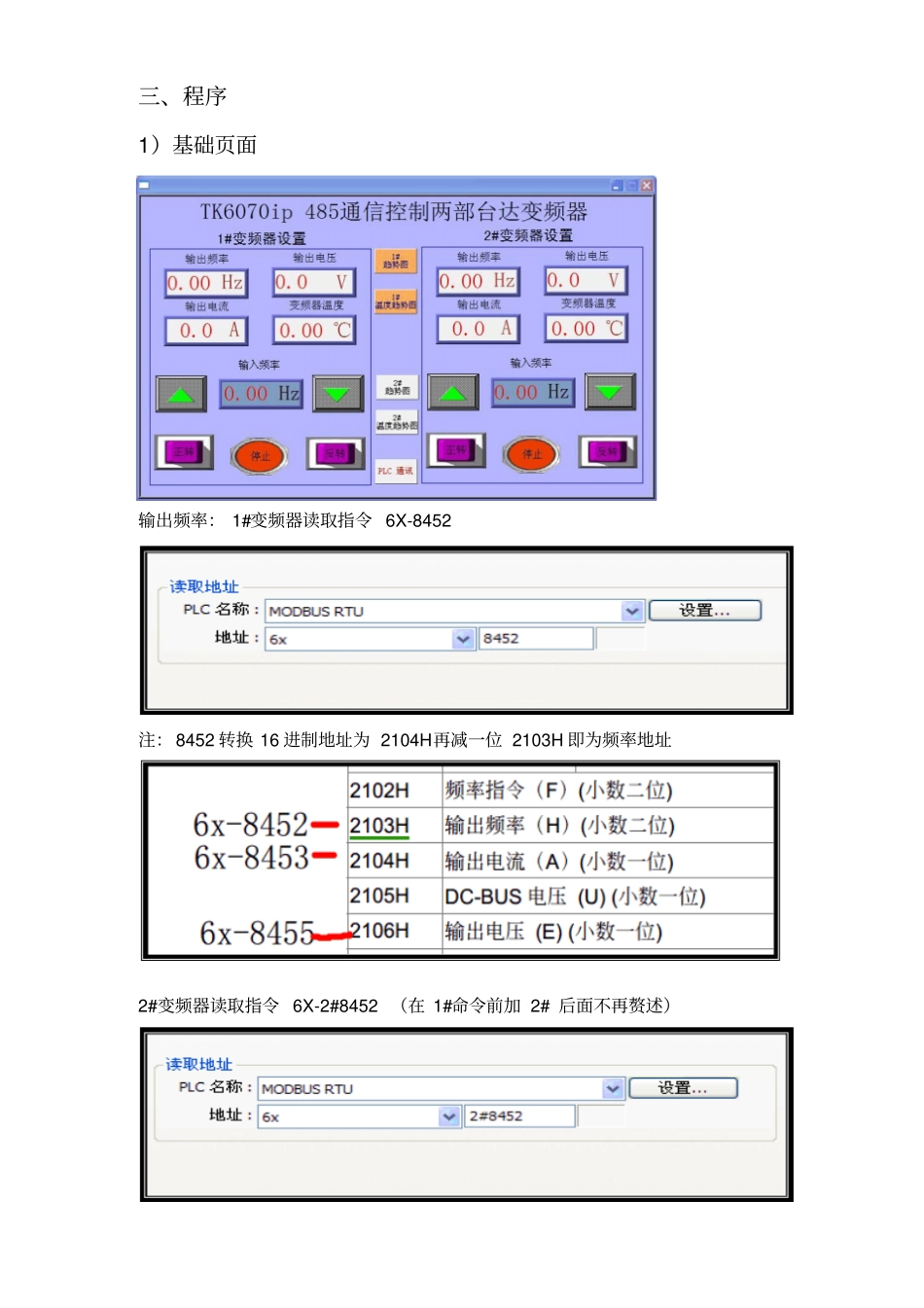

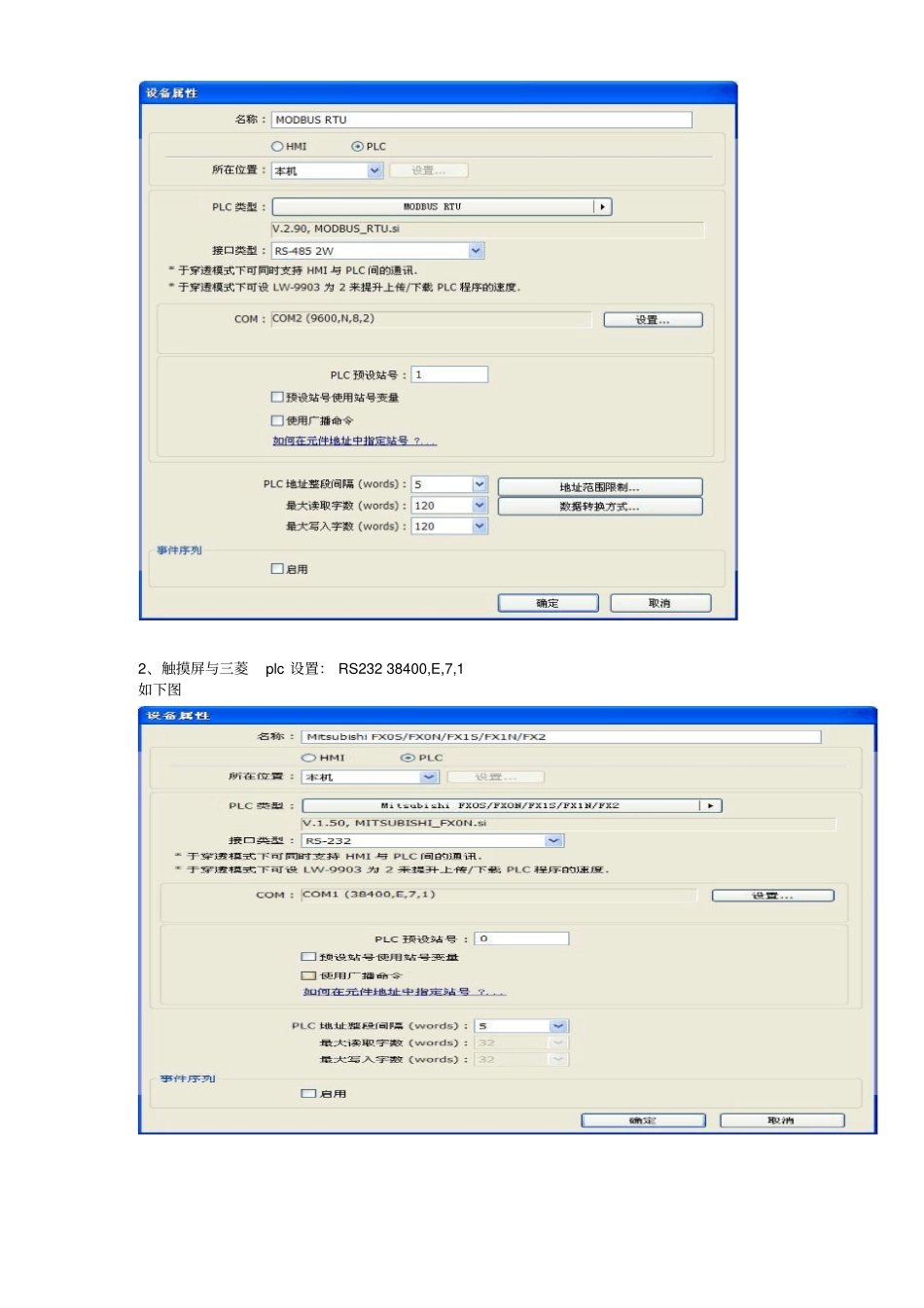

威纶通 TK6070IP 做媒介与三菱 FX PLC+2 台台达变频器通讯一、方案说明 ：1,通过 COM1 口 RS232 与 三菱 FX 系列 plc 建立连接2，通过 COM2 口 RS485 与 2 台达 VFD 变频器建立连接由于 TK6070IP 与变频器采用MODBUS –RTU 理论上可接255 个从站，实际应用中可接12 个从站网络通讯拓扑结构如下图二、参数设置1、触摸屏与变频器通讯参数设置：MODBUS RTU 格式、 9600,N,8,2 如下图2、触摸屏与三菱plc 设置： RS232 38400,E,7,1 如下图三、程序1）基础页面输出频率： 1#变频器读取指令 6X-8452 注： 8452 转换 16 进制地址为 2104H再减一位 2103H 即为频率地址2#变频器读取指令 6X-2#8452 （在 1#命令前加 2# 后面不再赘述）输出电压地址； 6X-8455 输出频率地址； 6x-8452 输出电流地址； 6X-8453 变频器温度； 6x-8462 正转地址； 6x-8193 数值 18 返转地址； 6x-8193 数值 34 停止地址； 6x-8193 数值 1 2）趋势图：1、资料取样见下图2、建立趋势图注意：调整通道数值否则趋势图无法正常显示3）PLC 与变频器通讯触摸屏通过（定时资料传输）实现PLC 与各变频器数据交换1、 先建立定时资料传输2、设定来源地址与目标地址及传输时间4）PLC 控制页面具体程序见下图注：梯形图通讯设置38400,E,7,1 四、变频器参数设置P00=3 p01=3 p88 =根据站号设置p89=1 P92=3
