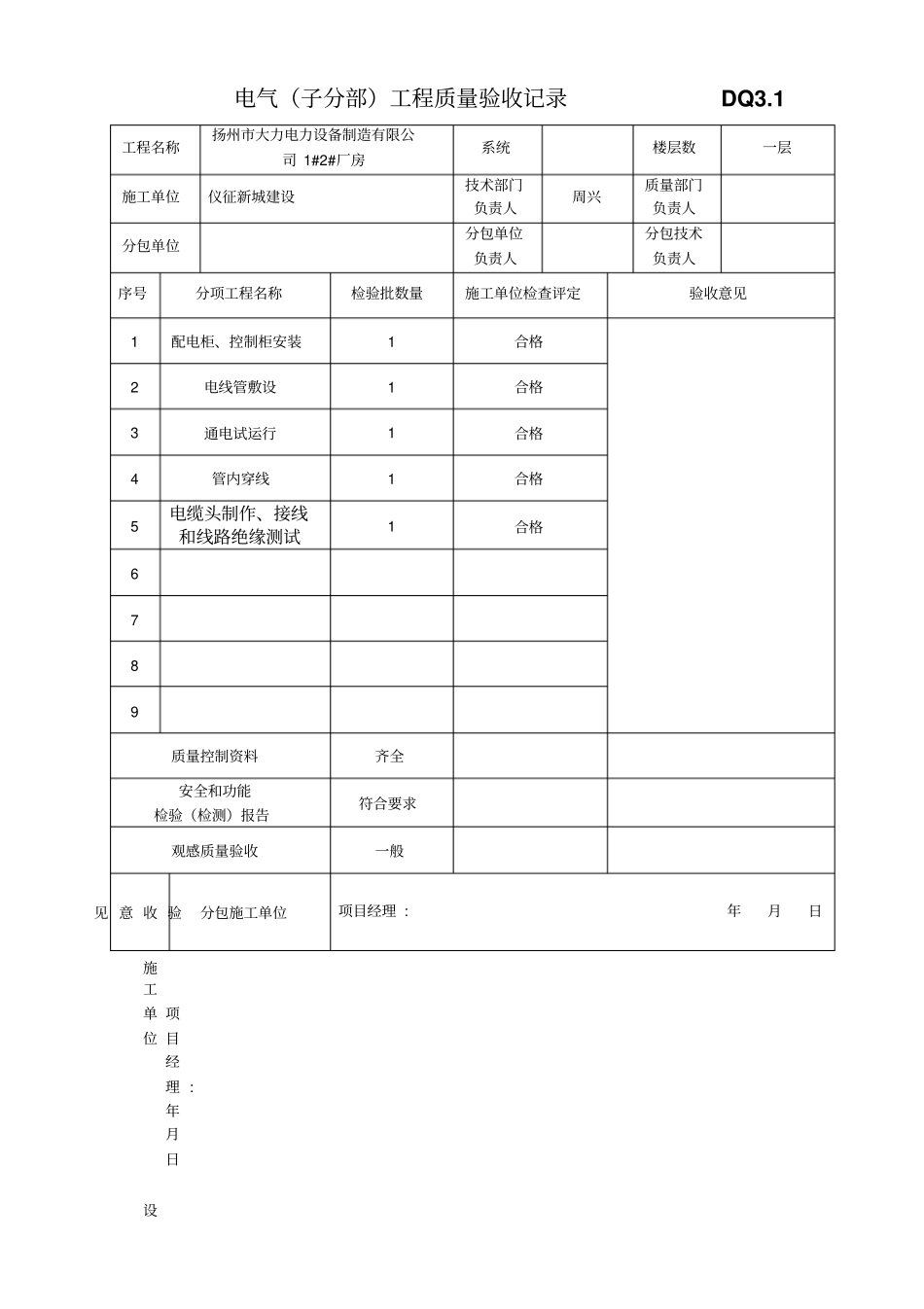

电气（子分部）工程质量验收记录DQ3.1 工程名称扬州市大力电力设备制造有限公司 1#2#厂房系统楼层数一层施工单位仪征新城建设技术部门负责人周兴质量部门负责人分包单位分包单位负责人分包技术负责人序号分项工程名称检验批数量施工单位检查评定验收意见1 配电柜、控制柜安装1 合格2 电线管敷设1 合格3 通电试运行1 合格4 管内穿线1 合格5 电缆头制作、接线和线路绝缘测试1 合格6 7 8 9 质量控制资料齐全安全和功能检验（检测）报告符合要求观感质量验收一般验收意见分包施工单位项目经理 : 年月日施工单位项目经理 : 年月日设计单位项目负责人：年月日监理（建设）单位专业监理工程师：总监理工程师：（建设单位项目专业负责人）年月日分项工程质量验收记录(统表 2) DQ1.4 工程名称结构类型检验批数施工单位项目经理技术负责人分包单位分包单位负责人分包项目经理序号检验批部位、区段施工单位评定结果监理（建设）单位验收结论1 2 3 4 5 6 7 8 9 10 11 12 13 检查结论项目专业技术负责人：年月日验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日架空线路及杆上电气设备安装分项工程检验批质量验收记录DQ3.1.1 工程名称检验批部位项目经理工程施工单位名称分包项目经理专业工长分包单位施工执行标准名称及编号施工班组长序号GB50303— 2002 的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1 电杆坑、拉线坑的深度允许偏差，应不深于设计坑深 100mm、不浅于设计坑深50mm。2 架空导线的弧垂值，允许偏差为设计弧垂值的±5%，水平排列的同档导线间弧垂值偏差为±5mm。3 变压器中性点应与接地装置引出干线直接连接，接地装置的接地电阻值必须符合设计要求。4 杆上变压器和高压绝缘子、高压隔离开关、跌落式熔断器、避雷器待必须符合GB50150的规定交接试验合格。5 杆上低压配电箱的电气装置和馈电线路交接试验应符合下列规定：1 每路配电开关及保护装置的规格、型号，应符合设计要求；2 相间和相对地间的绝缘电阻值应大于0.5MΩ; 3 电气装置的交流工频耐压试验电压为 1KV，当绝缘电阻值大于 10 MΩ时，可采用2500兆欧表摇测替代，试持续时间 1min，无击穿闪络现象。一般项目1 拉线的绝缘子及金属应齐全，位置正确，承力拉线应与线路中心线方向一致，转角拉线应与线路分角线方向一致。拉线应收紧，收紧程度与杆上导线数量规格及弧垂值相适配。2 电杆组立应正直，直...
