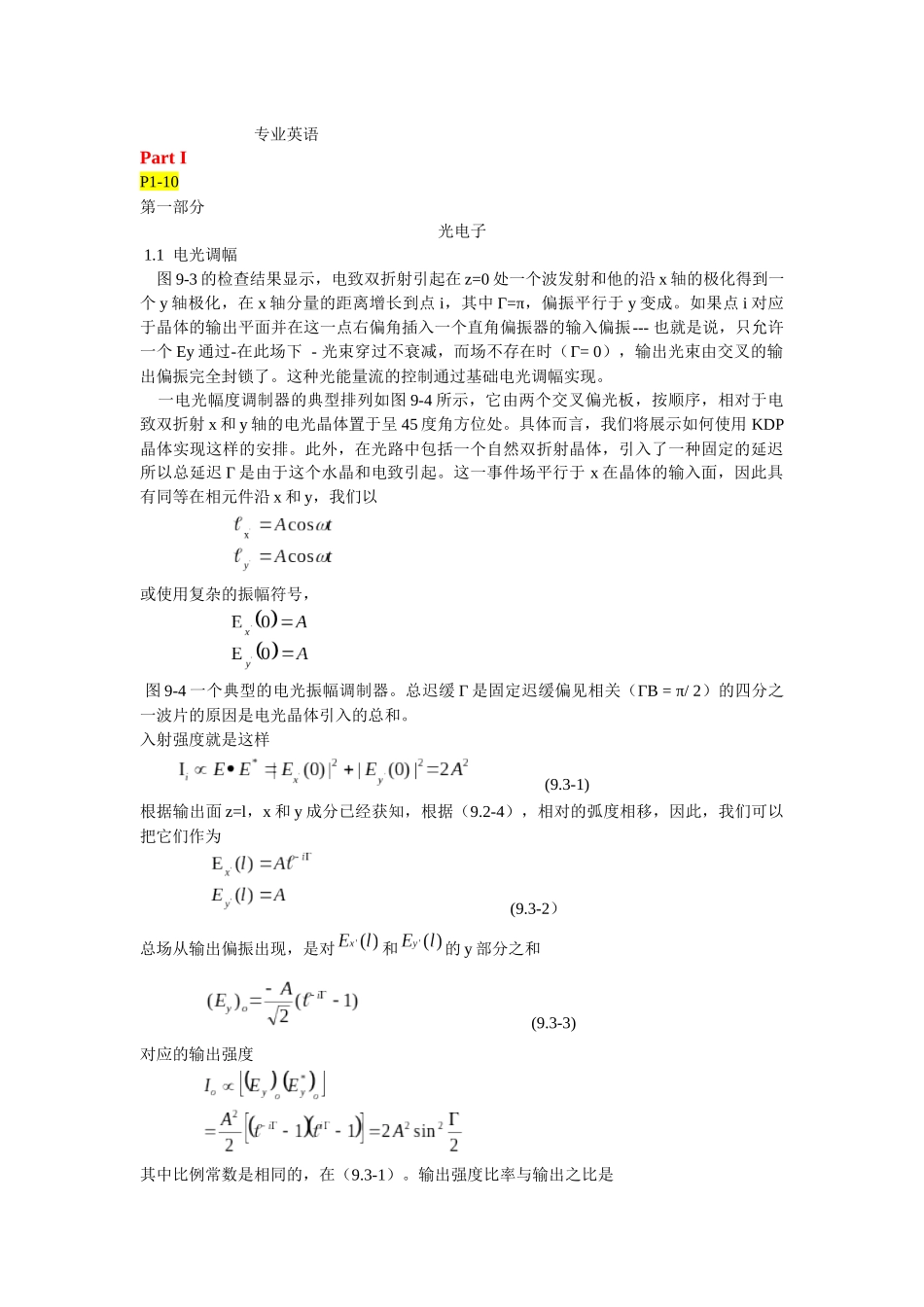

专业英语Part IP1-10第一部分 光电子 1
1 电光调幅 图 9-3 的检查结果显示，电致双折射引起在 z=0 处一个波发射和他的沿 x 轴的极化得到一个 y 轴极化，在 x 轴分量的距离增长到点 i，其中 Γ=π，偏振平行于 y 变成
如果点 i 对应于晶体的输出平面并在这一点右偏角插入一个直角偏振器的输入偏振--- 也就是说，只允许一个 Ey 通过-在此场下 - 光束穿过不衰减，而场不存在时（Γ= 0），输出光束由交叉的输出偏振完全封锁了
这种光能量流的控制通过基础电光调幅实现
一电光幅度调制器的典型排列如图 9-4 所示，它由两个交叉偏光板，按顺序，相对于电致双折射 x 和 y 轴的电光晶体置于呈 45 度角方位处
具体而言，我们将展示如何使用 KDP晶体实现这样的安排
此外，在光路中包括一个自然双折射晶体，引入了一种固定的延迟所以总延迟 Γ 是由于这个水晶和电致引起
这一事件场平行于 x 在晶体的输入面，因此具有同等在相元件沿 x 和 y，我们以 或使用复杂的振幅符号， 图 9-4 一个典型的电光振幅调制器
总迟缓 Γ 是固定迟缓偏见相关（ΓB = π/ 2）的四分之一波片的原因是电光晶体引入的总和
入射强度就是这样 (9
3-1)根据输出面 z=l，x 和 y 成分已经获知，根据（9
2-4），相对的弧度相移，因此，我们可以把它们作为 (9
3-2）总场从输出偏振出现，是对和的 y 部分之和 (9
3-3)对应的输出强度 其中比例常数是相同的，在（9

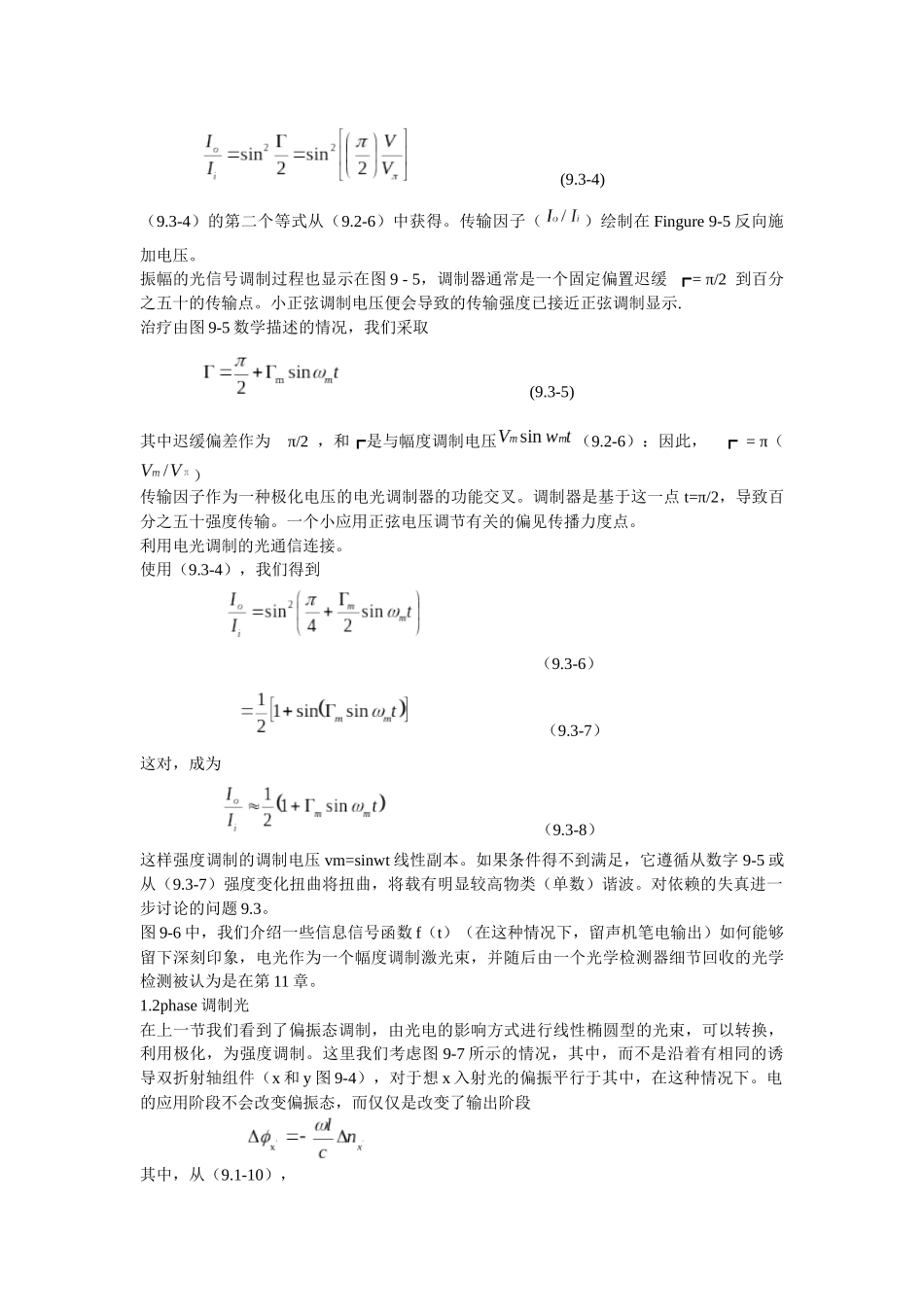

输出强度比率与输出之比是 (9
3-4)（9
3-4）的第二个等式从（9
2-6）中获得
传输因子（）绘制在 Fingure 9-5 反向施加电压
振幅的光信号调制过程也显示在图 9 - 5，调制器通常是一个固定偏置迟缓 ┏= π/2 到百分之五十的传输点
小正弦调制电压便会导致的传输强度已接近正
