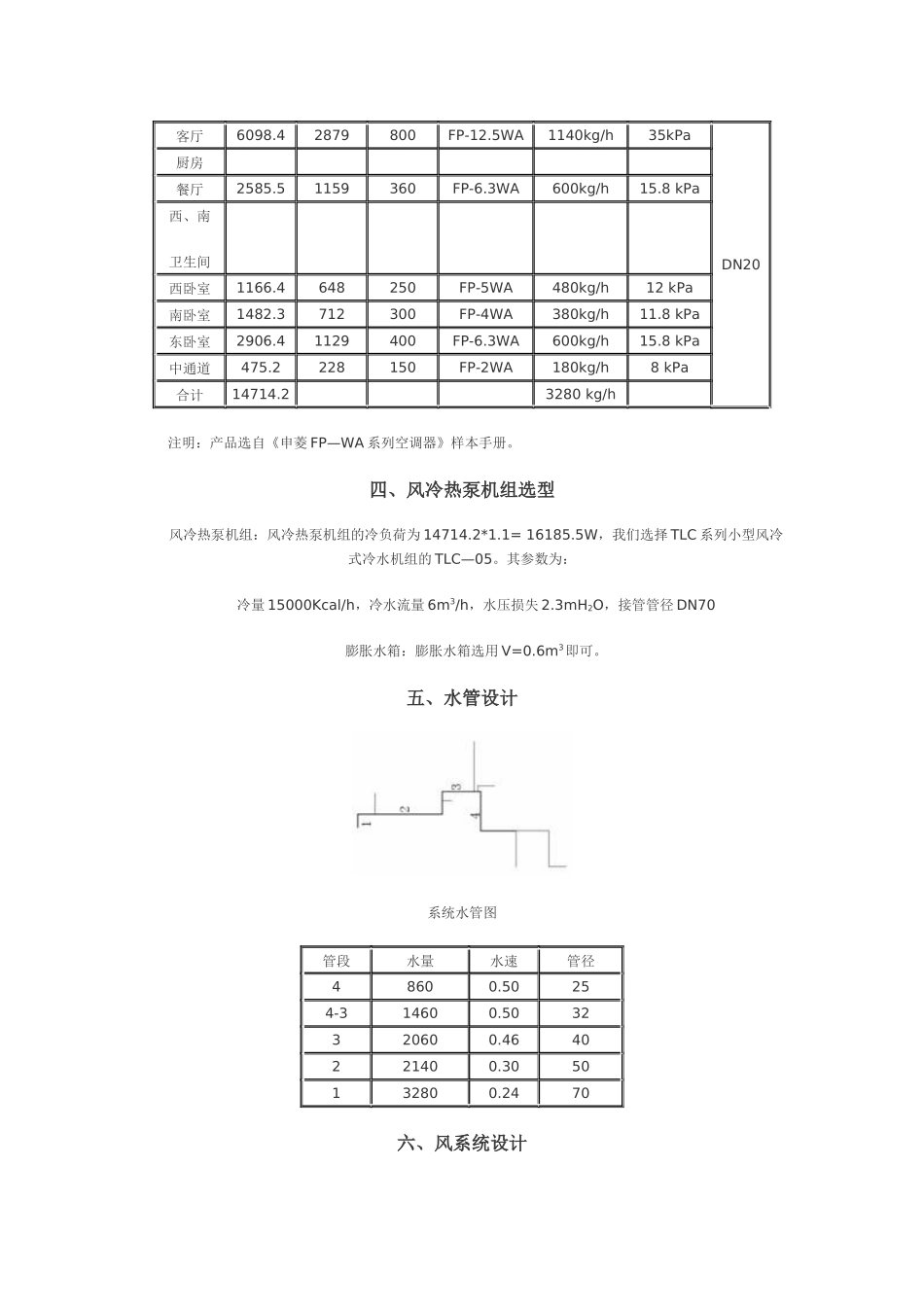

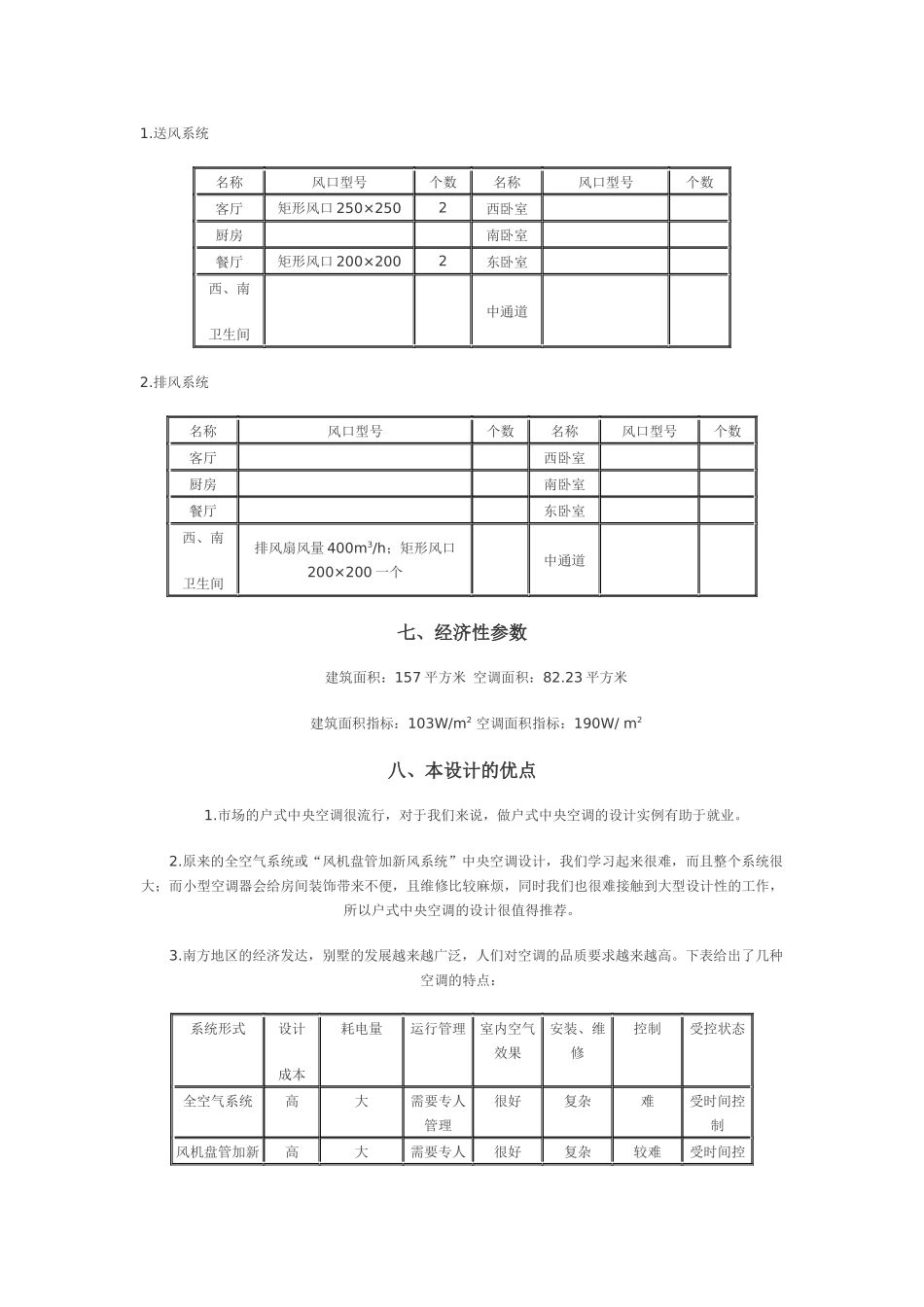

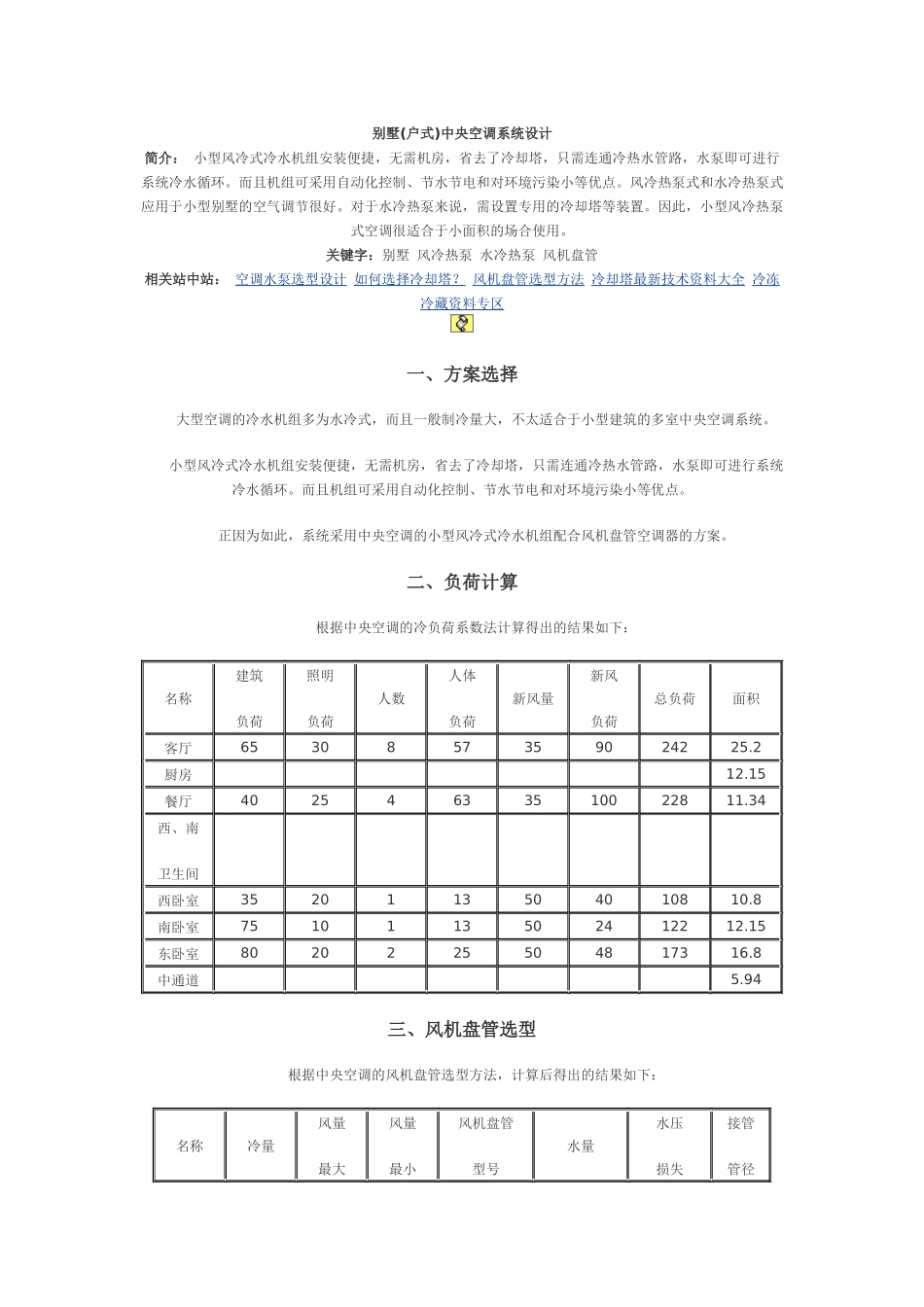

别墅(户式)中央空调系统设计 简介： 小型风冷式冷水机组安装便捷，无需机房，省去了冷却塔，只需连通冷热水管路，水泵即可进行系统冷水循环。而且机组可采用自动化控制、节水节电和对环境污染小等优点。风冷热泵式和水冷热泵式应用于小型别墅的空气调节很好。对于水冷热泵来说，需设置专用的冷却塔等装置。因此，小型风冷热泵式空调很适合于小面积的场合使用。关键字：别墅 风冷热泵 水冷热泵 风机盘管 相关站中站： 空调水泵选型设计 如何选择冷却塔？ 风机盘管选型方法 冷却塔最新技术资料大全 冷冻冷藏资料专区 一、方案选择 大型空调的冷水机组多为水冷式，而且一般制冷量大，不太适合于小型建筑的多室中央空调系统。 小型风冷式冷水机组安装便捷，无需机房，省去了冷却塔，只需连通冷热水管路，水泵即可进行系统冷水循环。而且机组可采用自动化控制、节水节电和对环境污染小等优点。 正因为如此，系统采用中央空调的小型风冷式冷水机组配合风机盘管空调器的方案。二、负荷计算 根据中央空调的冷负荷系数法计算得出的结果如下：名称建筑负荷照明负荷人数人体负荷新风量新风负荷总负荷面积客厅6530857359024225.2厨房 12.15餐厅40254633510022811.34西、南卫生间 西卧室3520113504010810.8南卧室7510113502412212.15东卧室8020225504817316.8中通道 5.94三、风机盘管选型 根据中央空调的风机盘管选型方法，计算后得出的结果如下：名称冷量风量最大风量最小风机盘管型号水量水压损失接管管径客厅6098.42879800FP-12.5WA1140kg/h35kPaDN20厨房 餐厅2585.51159360FP-6.3WA600kg/h15.8 kPa西、南卫生间 西卧室1166.4648250FP-5WA480kg/h12 kPa南卧室1482.3712300FP-4WA380kg/h11.8 kPa东卧室2906.41129400FP-6.3WA600kg/h15.8 kPa中通道475.2228150FP-2WA180kg/h8 kPa合计14714.2 3280 kg/h 注明：产品选自《申菱 FP—WA 系列空调器》样本手册。四、风冷热泵机组选型 风冷热泵机组：风冷热泵机组的冷负荷为 14714.2*1.1= 16185.5W，我们选择 TLC 系列小型风冷式冷水机组的 TLC—05。其参数为： 冷量 15000Kcal/h，冷水流量 6m3/h，水压损失 2.3mH2O，接管管径 DN70 膨胀水箱：膨胀水箱选用 V=0.6m3即可。五、水管设计系统水管图 管段水量水速管径48600.50254-314600.5032320600.4640221400.3050132800.2470六、风系统设计1.送风系统名称风口型号个数名称风口型号个数客厅矩形风口 250×2502西卧室 ...
