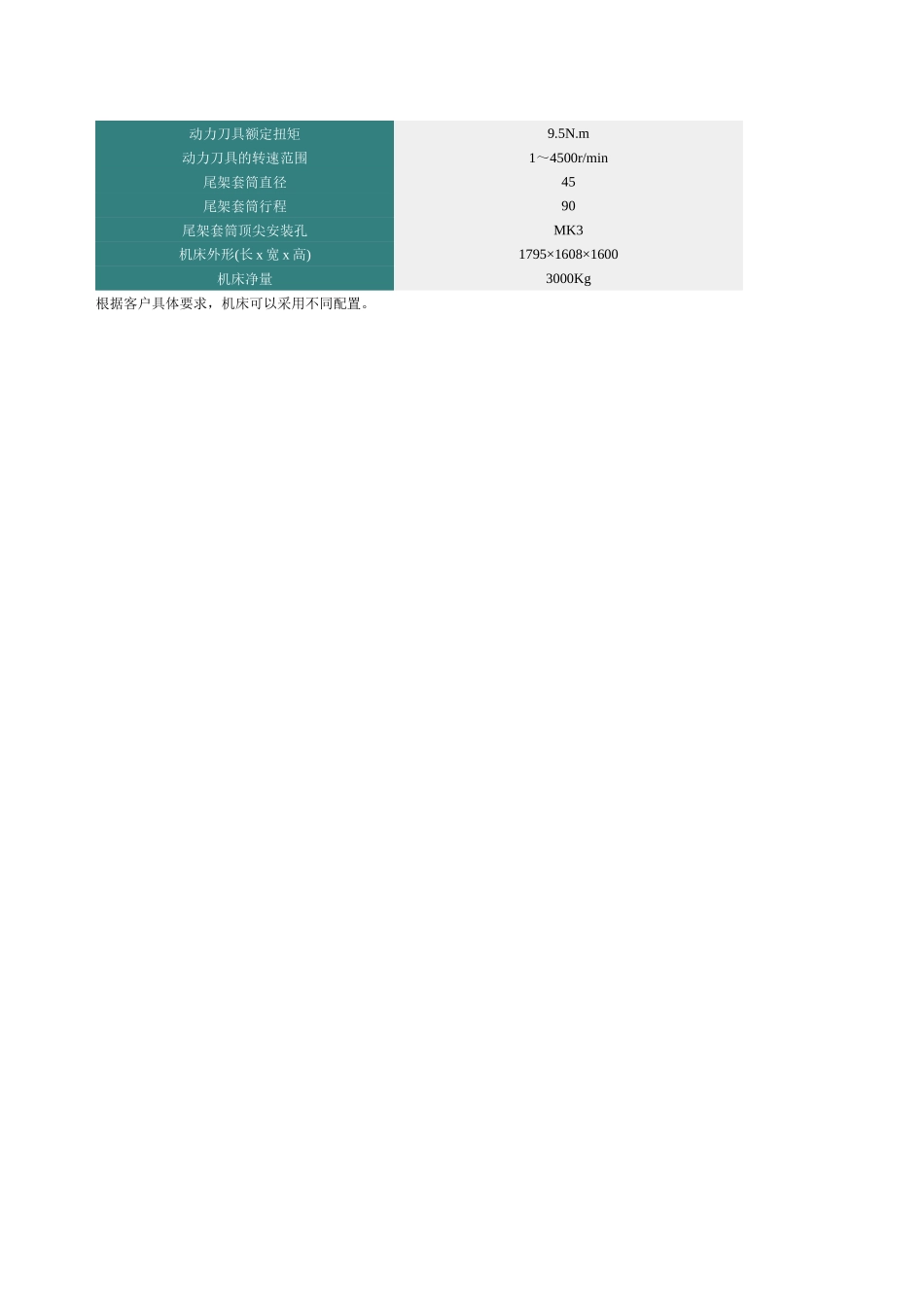

CKH1420 型数控车削中心 CKH1420 型数控车削中心是两轴联动、半闭环控制、小型高速精密数控车削中心，是一种以车削为主、铣削为辅的车铣复合加工机床。控制系统采用 SIEMENS 810D 系统，操作方便。刀架上既可安装车刀，也可安装动力铣头或钻头，可进行一般车削加工，还可进行铣削或钻削加工。机床整体铸造倾斜床身，直线滚动导轨，后置电动刀架，全封闭罩壳，内藏式电主轴，具有 C 轴功能，C 轴分度定位精度高。机床具有高精度、高刚性、高可靠性等特点。CKH1420床身上最大回转直径 360 床身上最大车削直径 200拖板上最大车削直径 200最大车削直径 200最大车削长度 280拖板纵向最大行程 304拖板横向最大行程 126主轴端部尺寸 GB/T5900.1-1997-A25卡盘公称直径 170主轴前轴承支承轴颈直径 70主轴转速范围 30～6000r/minC 轴转速范围 0～200r/min主电机功率 7.5Kw最大扭矩 48N.m加工精度等级IT6快速进给速度 X/Z 轴 18000mm/min最小进给单位 X/Z 向 0.0005/0.001N外圆刀具刀杆尺寸 16×16×80内孔刀具刀杆尺寸 ø10ø12ø16ø20回转刀架工位 12相邻工位换位时间 0.25S动力刀具额定功率 2.3KW动力刀具额定扭矩9.5N.m动力刀具的转速范围1～4500r/min尾架套筒直径45尾架套筒行程90尾架套筒顶尖安装孔MK3机床外形(长 x 宽 x 高) 1795×1608×1600机床净量 3000Kg根据客户具体要求，机床可以采用不同配置。
