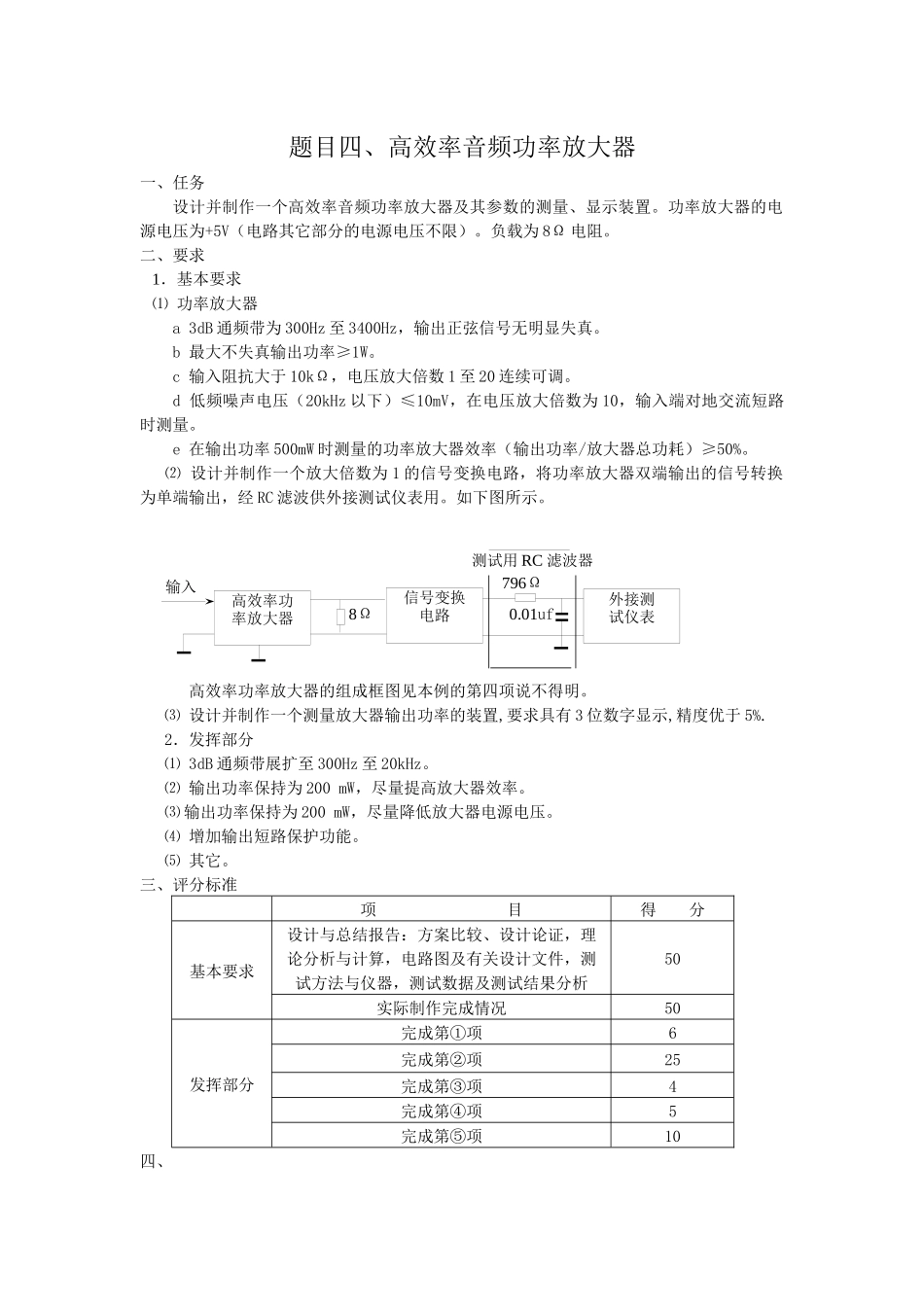

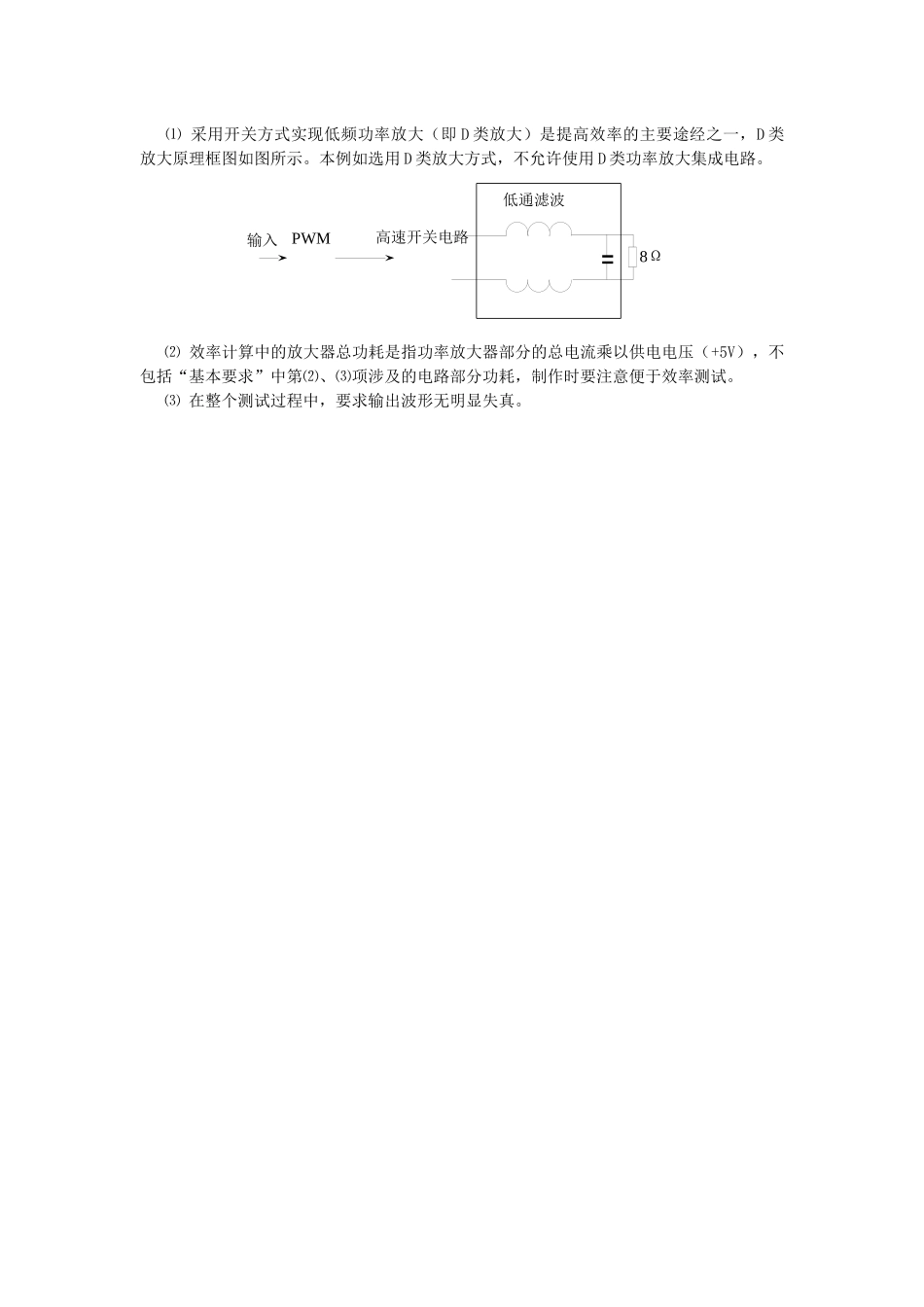

0.01uf796Ω8Ω输入高效率功率放大器信号变换电路外接测试仪表测试用 RC 滤波器题目四、高效率音频功率放大器一、任务设计并制作一个高效率音频功率放大器及其参数的测量、显示装置。功率放大器的电源电压为+5V（电路其它部分的电源电压不限）。负载为 8Ω 电阻。二、要求 1．基本要求 ⑴ 功率放大器a 3dB 通频带为 300Hz 至 3400Hz，输出正弦信号无明显失真。b 最大不失真输出功率≥1W。c 输入阻抗大于 10kΩ，电压放大倍数 1 至 20 连续可调。d 低频噪声电压（20kHz 以下）≤10mV，在电压放大倍数为 10，输入端对地交流短路时测量。e 在输出功率 500mW 时测量的功率放大器效率（输出功率/放大器总功耗）≥50%。 ⑵ 设计并制作一个放大倍数为 1 的信号变换电路，将功率放大器双端输出的信号转换为单端输出，经 RC 滤波供外接测试仪表用。如下图所示。 高效率功率放大器的组成框图见本例的第四项说不得明。 ⑶ 设计并制作一个测量放大器输出功率的装置,要求具有 3 位数字显示,精度优于 5%. 2．发挥部分 ⑴ 3dB 通频带展扩至 300Hz 至 20kHz。 ⑵ 输出功率保持为 200 mW，尽量提高放大器效率。 ⑶ 输出功率保持为 200 mW，尽量降低放大器电源电压。 ⑷ 增加输出短路保护功能。 ⑸ 其它。三、评分标准 项 目得 分基本要求设计与总结报告：方案比较、设计论证，理论分析与计算，电路图及有关设计文件，测试方法与仪器，测试数据及测试结果分析50实际制作完成情况50发挥部分完成第①项6完成第②项25完成第③项4完成第④项5完成第⑤项10四、PWM高速开关电路输入低通滤波8Ω ⑴ 采用开关方式实现低频功率放大（即 D 类放大）是提高效率的主要途经之一，D 类放大原理框图如图所示。本例如选用 D 类放大方式，不允许使用 D 类功率放大集成电路。 ⑵ 效率计算中的放大器总功耗是指功率放大器部分的总电流乘以供电电压（+5V），不包括“基本要求”中第⑵、⑶项涉及的电路部分功耗，制作时要注意便于效率测试。 ⑶ 在整个测试过程中，要求输出波形无明显失真。程控音频 OCL 功率放大器(D 题)一、 任务设计一个功率可程控、有输出功率显示的 OCL 音频功率放大器电路。后级OCL 功率放大部分用分立元件制作，供电电源为±15V，输入信号电压幅度为(10~1000)mVrms，负载为为 8 欧电阻。其结构框图如下图所示。二、 要求1 基本要求用仿真软件对电路进行验证，使其满足以下要求...
