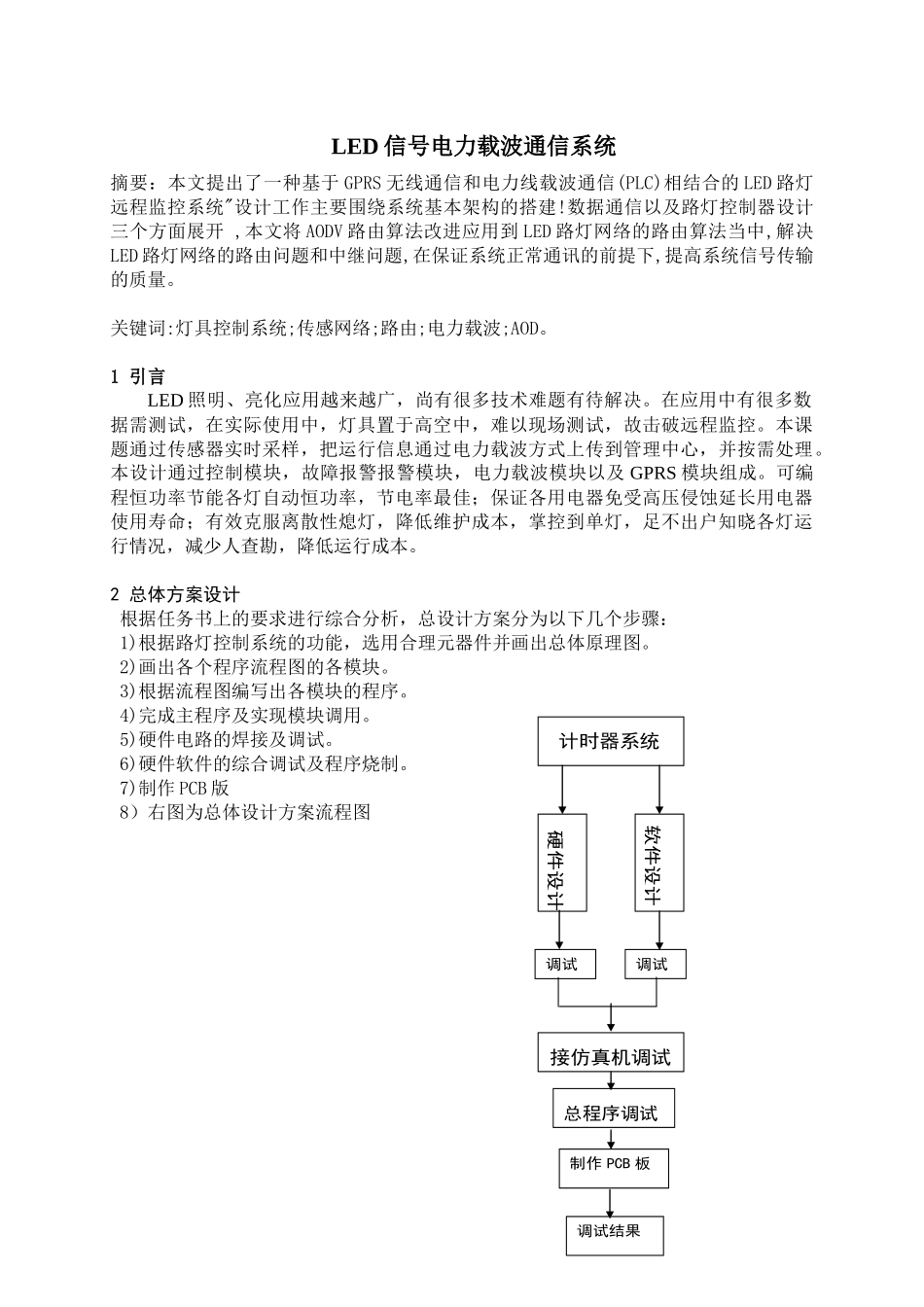

计时器系统 软件设计 硬件设计 调试 调试 接仿真机调试 总程序调试 制作 PCB 板 调试结果 LED 信号电力载波通信系统摘要：本文提出了一种基于 GPRS 无线通信和电力线载波通信(PLC)相结合的 LED 路灯远程监控系统"设计工作主要围绕系统基本架构的搭建!数据通信以及路灯控制器设计三个方面展开 ,本文将 AODV 路由算法改进应用到 LED 路灯网络的路由算法当中,解决LED 路灯网络的路由问题和中继问题,在保证系统正常通讯的前提下,提高系统信号传输的质量。关键词:灯具控制系统;传感网络;路由;电力载波;AOD。1 引言LED 照明、亮化应用越来越广，尚有很多技术难题有待解决。在应用中有很多数据需测试，在实际使用中，灯具置于高空中，难以现场测试，故击破远程监控。本课题通过传感器实时采样，把运行信息通过电力载波方式上传到管理中心，并按需处理。本设计通过控制模块，故障报警报警模块，电力载波模块以及 GPRS 模块组成。可编程恒功率节能各灯自动恒功率，节电率最佳；保证各用电器免受高压侵蚀延长用电器使用寿命；有效克服离散性熄灯，降低维护成本，掌控到单灯，足不出户知晓各灯运行情况，减少人查勘，降低运行成本。2 总体方案设计根据任务书上的要求进行综合分析，总设计方案分为以下几个步骤： 1)根据路灯控制系统的功能，选用合理元器件并画出总体原理图。 2)画出各个程序流程图的各模块。 3)根据流程图编写出各模块的程序。 4)完成主程序及实现模块调用。 5)硬件电路的焊接及调试。 6)硬件软件的综合调试及程序烧制。 7)制作 PCB 版8）右图为总体设计方案流程图 2．1 方案一：集中式控制方式:系统以中心控制节点为中心,巾心控制节点与子节点直接连"路灯控制器等设备直接与控制中心相连接,控制中心直接发送控制指令给路灯控制器"采用集中式控制方式具有的优点为:能高效率地控制路灯,故障的诊断和排除简单,控制速率较高"但因为系统中控制中心与路灯控制器直接互联,路灯的控制都直接来自控制中心的命令,控制中心不能离路灯太远"此外,系统的容量受控制中心的处理能力限制,这往往会导致系统的可靠性,效率较低,维护成本增高等"虽然可以采用多种辅助措施来进行改进,使控制中心和系统的可靠性都有较大幅度的提高,但这种控制方式的系统成本仍然很高。2．2 方案二：分布式控制方式:控制功能部分下放至照明终端设备,处于最终端的照明设备既受控制设备控制,同时也能根据时间,光照等传感参数进行自主控制,实现对...
