燃气供应课程设计VIP专享VIP免费

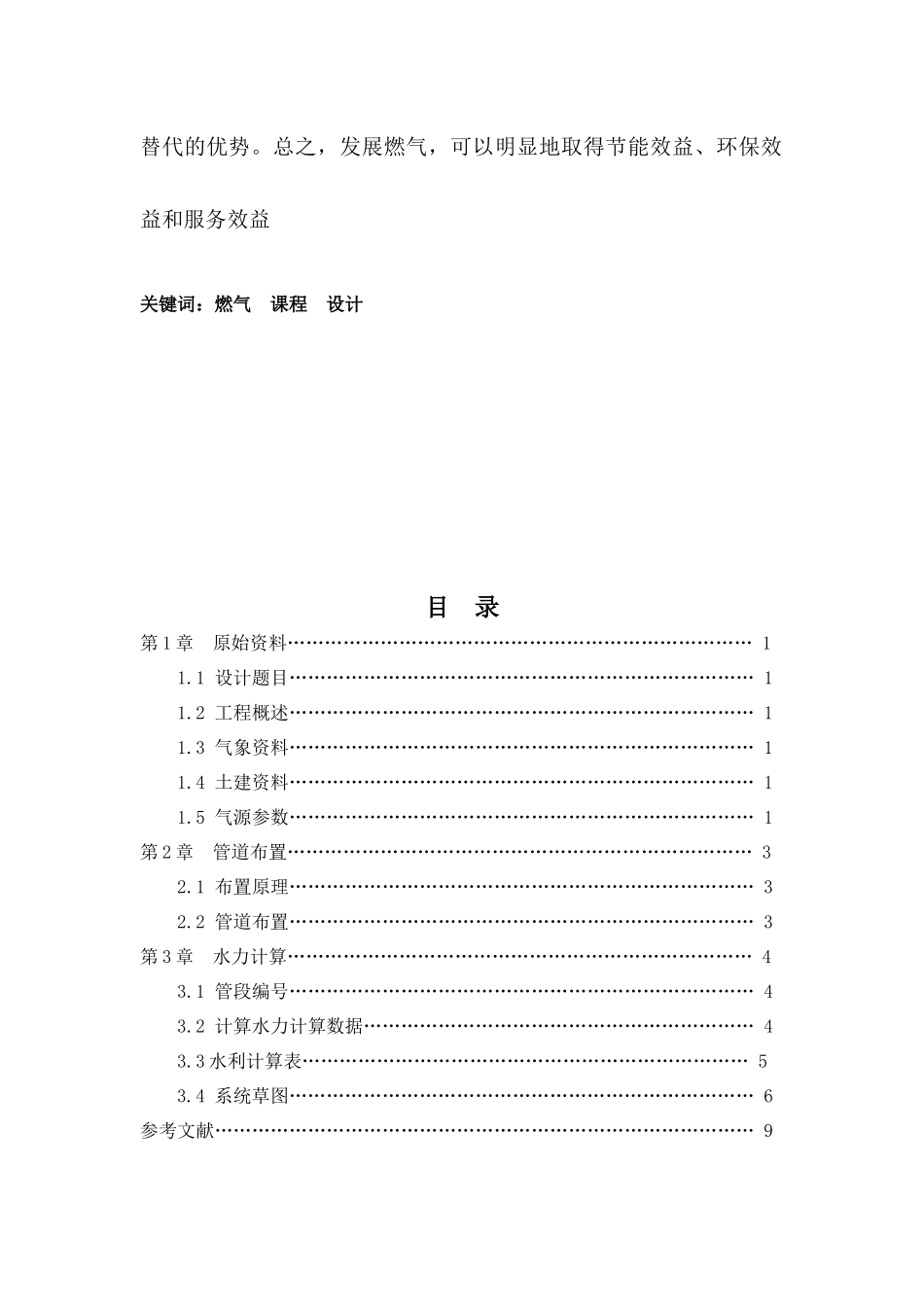

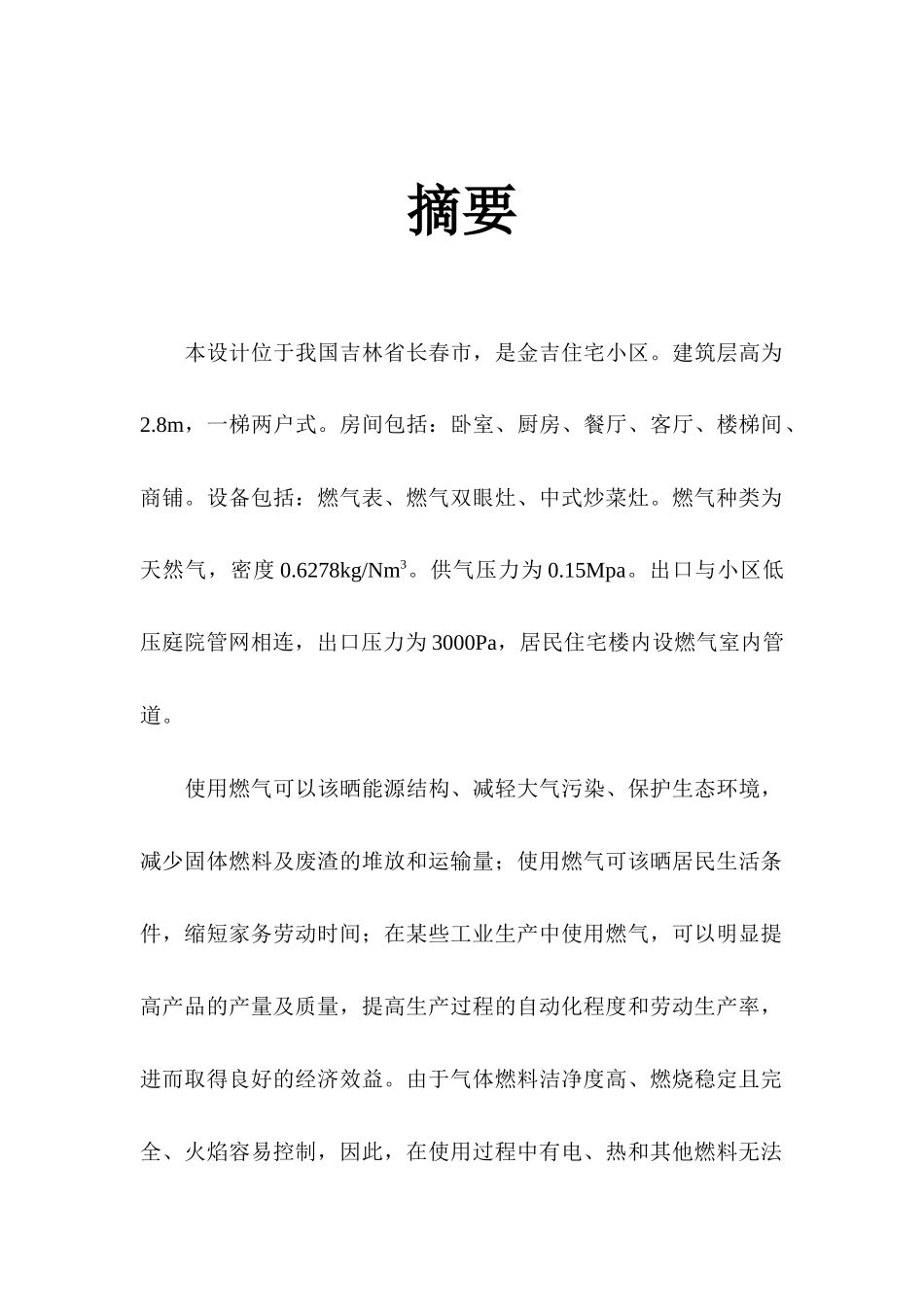

摘要本设计位于我国吉林省长春市，是金吉住宅小区。建筑层高为2.8m，一梯两户式。房间包括：卧室、厨房、餐厅、客厅、楼梯间、商铺。设备包括：燃气表、燃气双眼灶、中式炒菜灶。燃气种类为天然气，密度 0.6278kg/Nm3。供气压力为 0.15Mpa。出口与小区低压庭院管网相连，出口压力为 3000Pa，居民住宅楼内设燃气室内管道。使用燃气可以该晒能源结构、减轻大气污染、保护生态环境，减少固体燃料及废渣的堆放和运输量；使用燃气可该晒居民生活条件，缩短家务劳动时间；在某些工业生产中使用燃气，可以明显提高产品的产量及质量，提高生产过程的自动化程度和劳动生产率，进而取得良好的经济效益。由于气体燃料洁净度高、燃烧稳定且完全、火焰容易控制，因此，在使用过程中有电、热和其他燃料无法替代的优势。总之，发展燃气，可以明显地取得节能效益、环保效益和服务效益关键词：燃气 课程 设计目 录第 1 章 原始资料………………………………………………………………… 1 1.1 设计题目………………………………………………………………… 1 1.2 工程概述………………………………………………………………… 1 1.3 气象资料………………………………………………………………… 1 1.4 土建资料………………………………………………………………… 1 1.5 气源参数………………………………………………………………… 1第 2 章 管道布置………………………………………………………………… 3 2.1 布置原理………………………………………………………………… 3 2.2 管道布置………………………………………………………………… 3第 3 章 水力计算………………………………………………………………… 4 3.1 管段编号………………………………………………………………… 43.2 计算水力计算数据……………………………………………………… 43.3 水利计算表……………………………………………………………… 53.4 系统草图………………………………………………………………… 6参考文献…………………………………………………………………………… 9第1章原始资料1.1设计题目：金吉住宅小区燃气供应课程设计。1.2工程概述： 根据有关规划该小区配套建设燃气供应基础设施，供给区内居民用户、商业用户。气源选用天然气，小区内设置一座中低压调压箱。调压箱进口与小区外中压燃气干管相连，供...
