瓦特电力WDJ-7C-VK监控通信规约介绍VIP免费

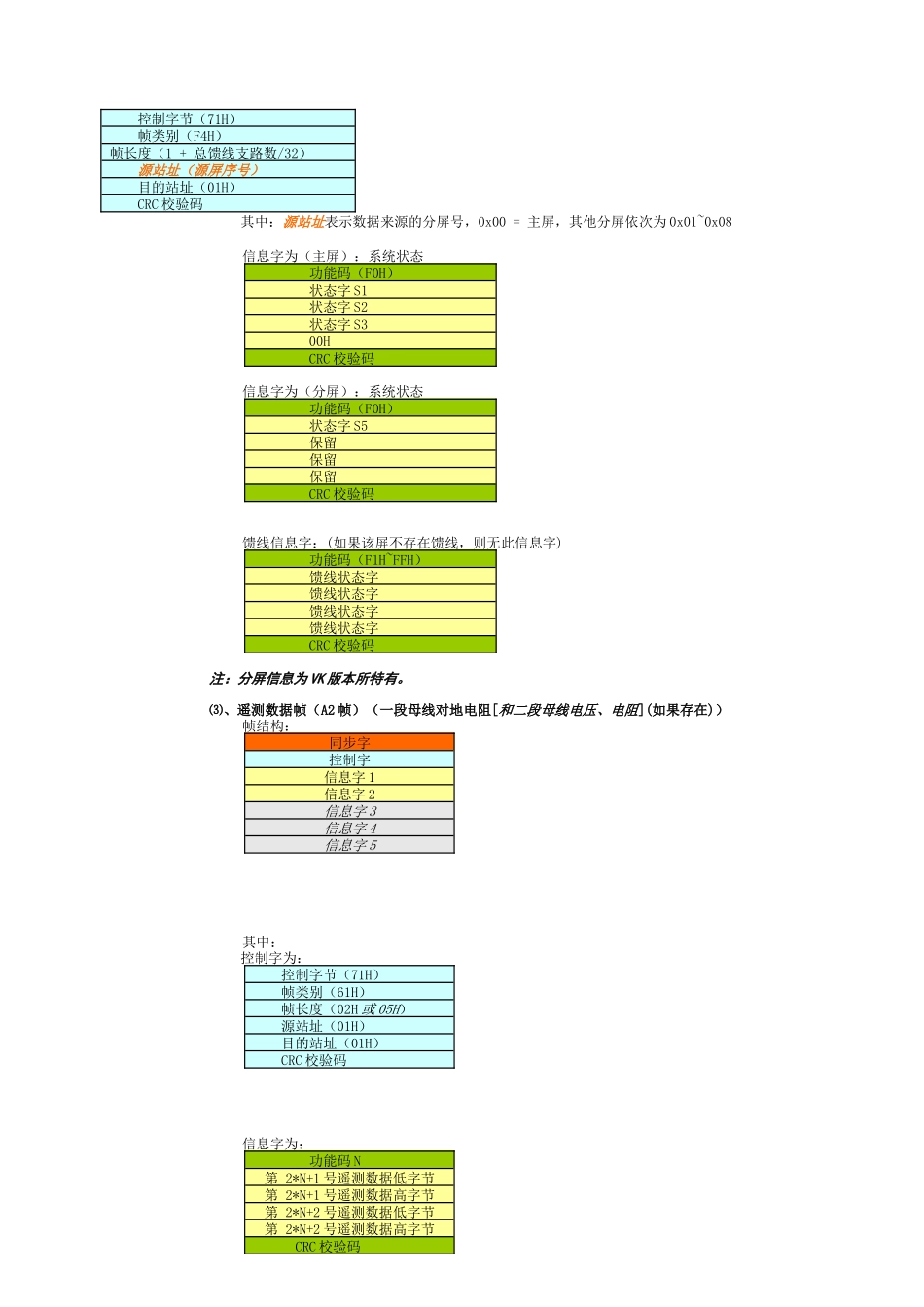

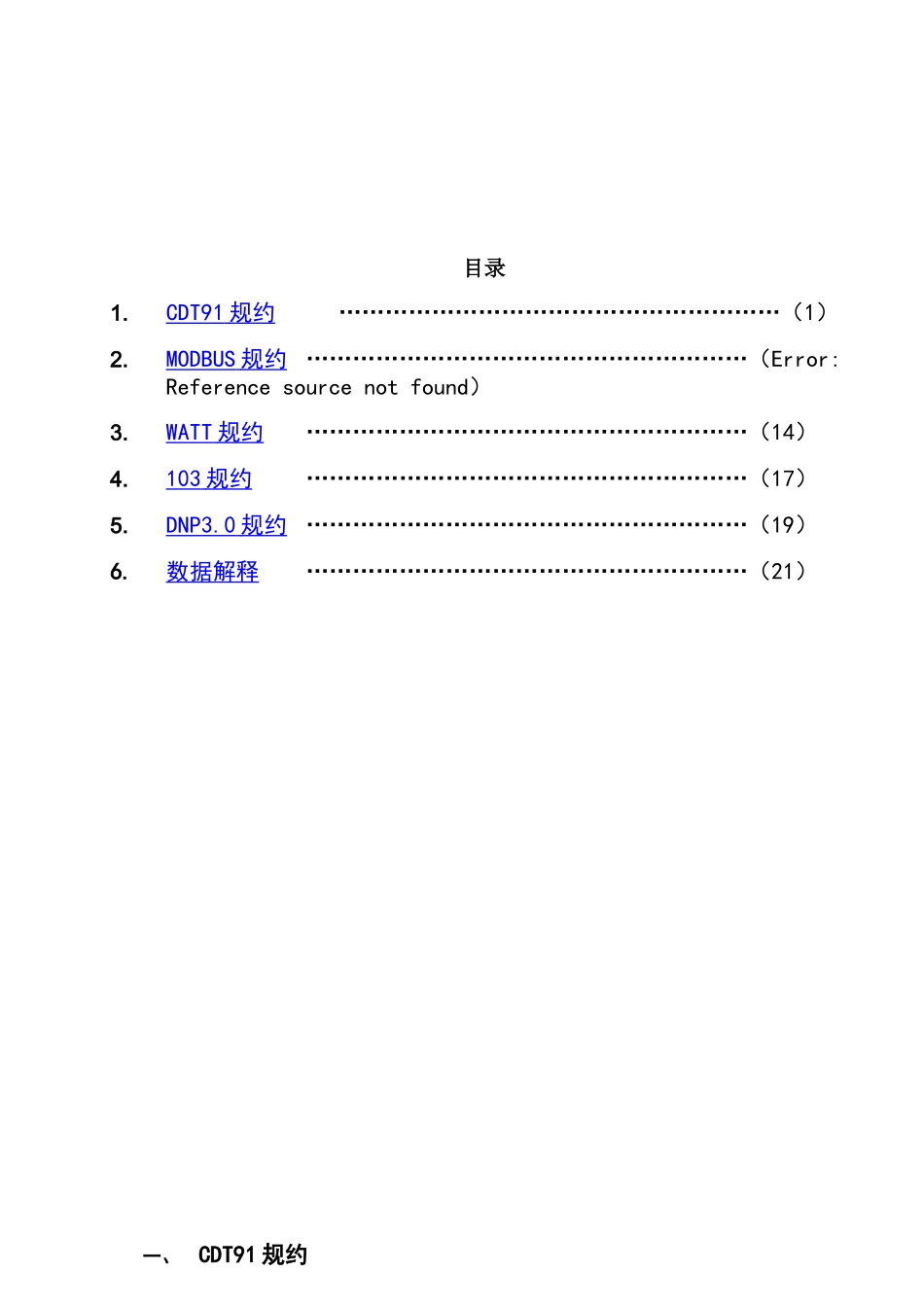

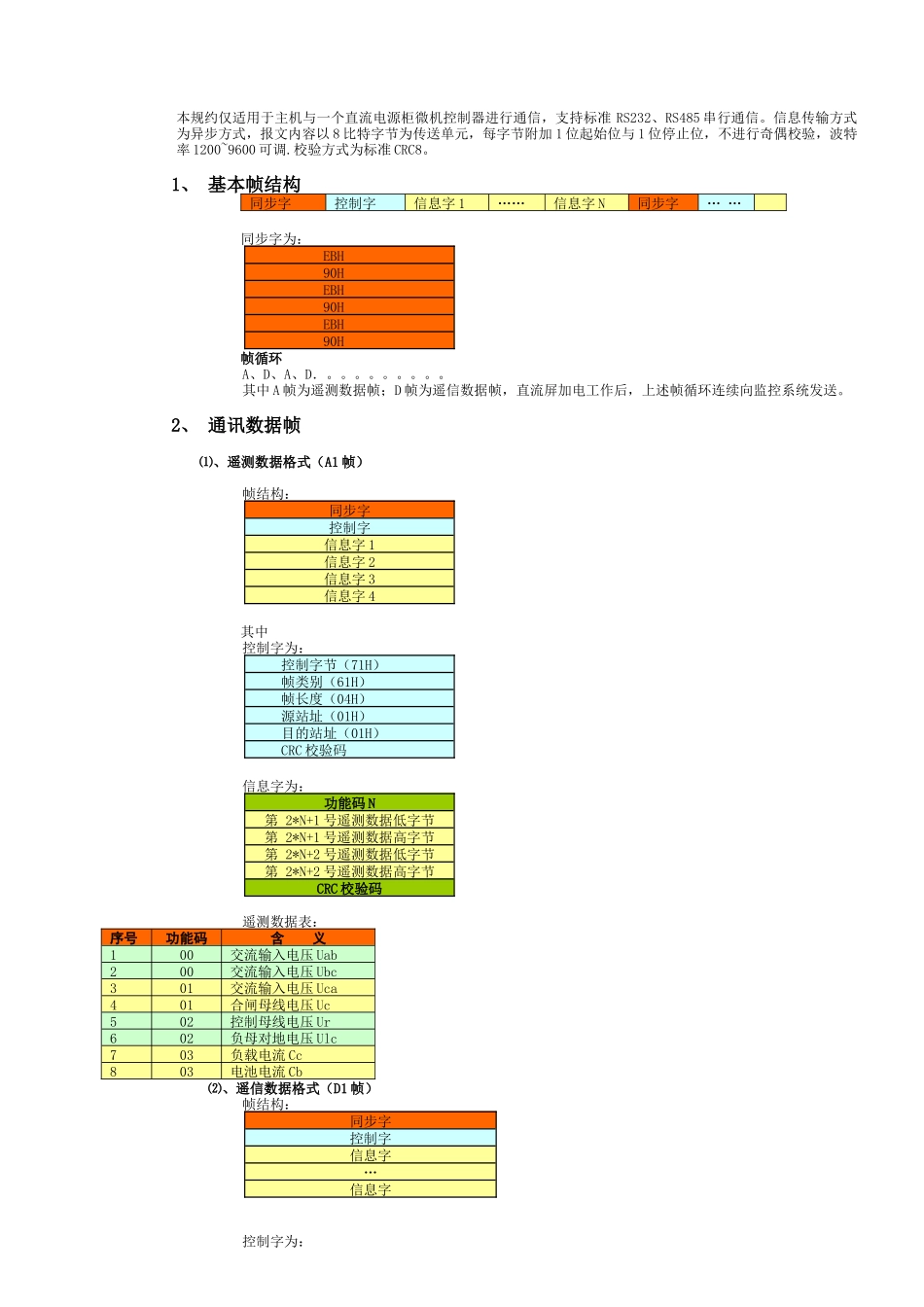

目录1.CDT91 规 约 …………………………………………………（1）2.MODBUS 规约 …………………………………………………（Error: Reference source not found）3.WATT 规约 …………………………………………………（14）4.103 规约 …………………………………………………（17）5.DNP3.0 规约 …………………………………………………（19）6.数据解释 …………………………………………………（21）一、 CDT91 规约本规约仅适用于主机与一个直流电源柜微机控制器进行通信，支持标准 RS232、RS485 串行通信。信息传输方式为异步方式，报文内容以 8 比特字节为传送单元，每字节附加 1 位起始位与 1 位停止位，不进行奇偶校验，波特率 1200~9600 可调.校验方式为标准 CRC8。1、 基本帧结构同步字控制字信息字 1……信息字 N同步字… …同步字为：EBH90HEBH90HEBH90H帧循环A、D、A、D．。。。。。。。。。其中 A 帧为遥测数据帧；D 帧为遥信数据帧，直流屏加电工作后，上述帧循环连续向监控系统发送。2、 通讯数据帧⑴、遥测数据格式（A1 帧）帧结构：同步字控制字 信息字 1信息字 2信息字 3信息字 4其中控制字为：控制字节（71H）帧类别（61H）帧长度（04H）源站址（01H）目的站址（01H）CRC 校验码信息字为：功能码 N第 2*N+1 号遥测数据低字节第 2*N+1 号遥测数据高字节第 2*N+2 号遥测数据低字节第 2*N+2 号遥测数据高字节CRC 校验码遥测数据表： ⑵、遥信数据格式（D1 帧）帧结构：同步字控制字 信息字…信息字控制字为：序号功能码含 义100交流输入电压 Uab200交流输入电压 Ubc301交流输入电压 Uca401合闸母线电压 Uc502控制母线电压 Ur602负母对地电压 Ulc703负载电流 Cc803电池电流 Cb其中：源站址表示数据来源的分屏号，0x00 = 主屏，其他分屏依次为 0x01~0x08信息字为（主屏）：系统状态功能码（F0H）状态字 S1状态字 S2状态字 S300HCRC 校验码信息字为（分屏）：系统状态功能码（F0H）状态字 S5保留保留保留CRC 校验码馈线信息字：(如果该屏不存在馈线，则无此信息字)功能码（F1H~FFH）馈线状态字馈线状态字馈线状态字馈线状态字CRC 校验码注：分屏信息为 VK 版本所特有。⑶、遥测数据帧（A2 帧）（一段母线对地电阻[和二段母线电压、电阻](如果存在)）帧结构：同步字控制字 信息字 1信息字 2信息字 3信息字 4信息字 5其中：控制字为：控制字节...
