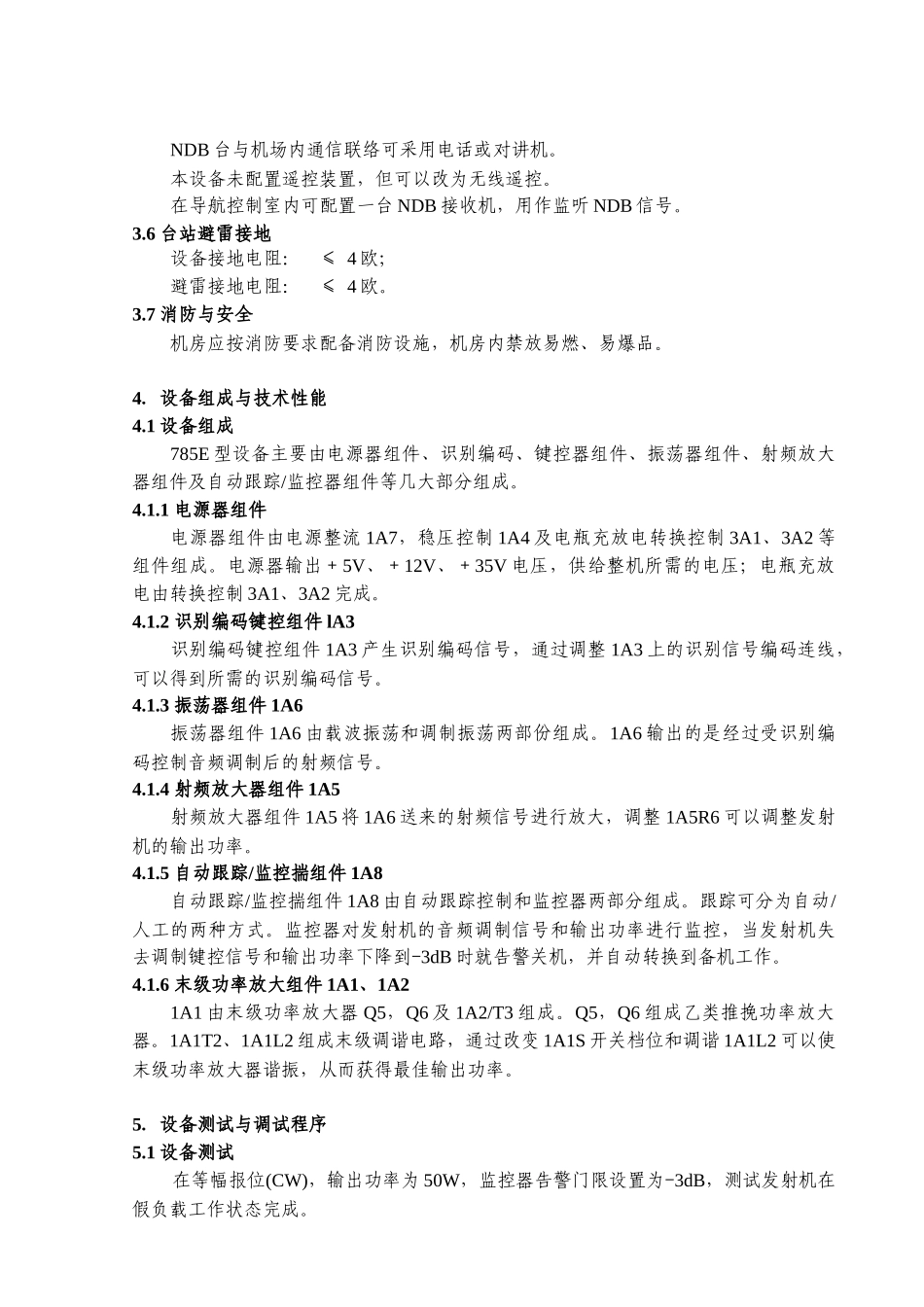

785E 型无方向性信标1．适用范围本附件适用于中国民用航空使用的 WILCOX 公司生产的 785E 型无方向性信标设备的运行和维护。2．引用标准和依据本附件的技术要求、性能指标、名词术语引用了如下标准和资料：国际民用航空组织公约 附件十；GB6364-86 航空无线电导航台站电磁环境要求；MH/T4006.4-1998 航空无线电导航设备第 4 部分无方向性信标技术要求；MH/T4003-1996 航空无线电导航台和空中交通管制雷达站设置场地规范；785E 型无方向性信标设备技术手册。3．设备运行保证条件为保证 NDB 设备正常运行，达到下述第 4 章所规定的技术性能指标，除要求严格执行第 5 章“设备测试与调试程序”和第 6 章“设备运行定期维护”外，还要求以下条件予以保证。3.1 对维护人员的要求本设备的维护人员必须经过专业培训，取得相应证书，达到上岗要求。3.2 测试仪表仪 表参 数数字频率计频率范围：20Hz~1MHz双踪示波器带宽：直流~20MHz数字式万用表接地电阻测试仪兆欧表电瓶电压测试仪注：配免维护电瓶时不需配3.3 环境条件机房最佳温度 15℃~25℃，湿度 20~80%。3.4 主备用电源主用电源：机房电源配电盘采用三相供电，设备采用单相 220V 供电。若供电不稳，需配置一台 2KW 交流电源稳压器。备用电源：备用电源满足连续工作时间不小于 4 小时。3.5 通信及传输NDB 台与机场内通信联络可采用电话或对讲机。本设备未配置遥控装置，但可以改为无线遥控。在导航控制室内可配置一台 NDB 接收机，用作监听 NDB 信号。3.6 台站避雷接地设备接地电阻： ≤ 4 欧；避雷接地电阻： ≤ 4 欧。3.7 消防与安全机房应按消防要求配备消防设施，机房内禁放易燃、易爆品。4．设备组成与技术性能4.1 设备组成785E 型设备主要由电源器组件、识别编码、键控器组件、振荡器组件、射频放大器组件及自动跟踪/监控器组件等几大部分组成。4.1.1 电源器组件电源器组件由电源整流 1A7，稳压控制 1A4 及电瓶充放电转换控制 3A1、3A2 等组件组成。电源器输出＋5V、＋12V、＋35V 电压，供给整机所需的电压；电瓶充放电由转换控制 3A1、3A2 完成。4.1.2 识别编码键控组件 lA3识别编码键控组件 1A3 产生识别编码信号，通过调整 1A3 上的识别信号编码连线，可以得到所需的识别编码信号。4.1.3 振荡器组件 1A6振荡器组件 1A6 由载波振荡和调制振荡两部份组成。1A6 输出的是经过受识别编码控制音频调制后的射频信号。4.1.4 ...
