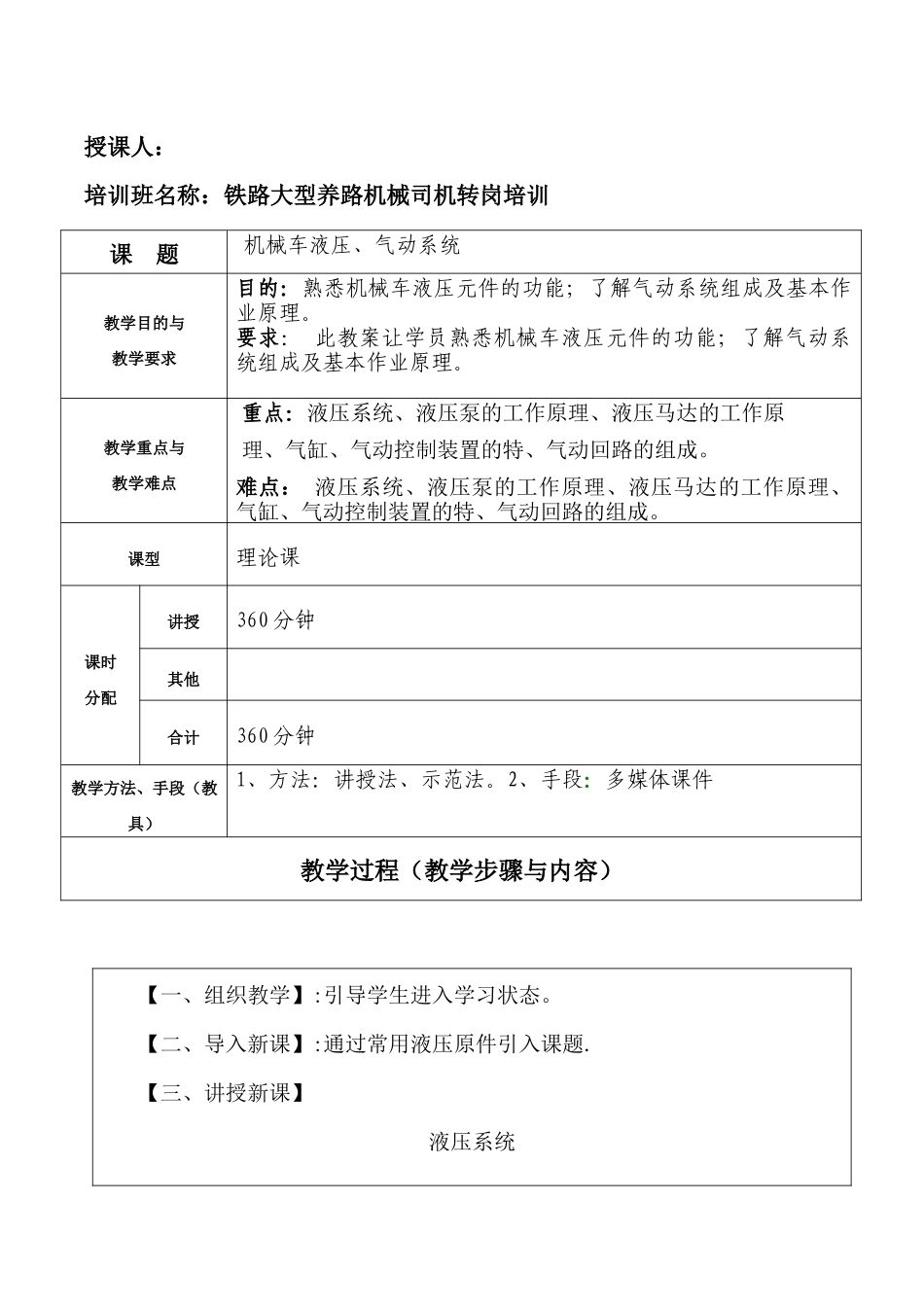

授课人： 培训班名称：铁路大型养路机械司机转岗培训【一、组织教学】:引导学生进入学习状态。【二、导入新课】:通过常用液压原件引入课题.【三、讲授新课】液压系统课 题机械车液压、气动系统教学目的与教学要求目的：熟悉机械车液压元件的功能；了解气动系统组成及基本作业原理。要求： 此教案让学员熟悉机械车液压元件的功能；了解气动系统组成及基本作业原理。教学重点与教学难点重点：液压系统、液压泵的工作原理、液压马达的工作原理、气缸、气动控制装置的特、气动回路的组成。难点： 液压系统、液压泵的工作原理、液压马达的工作原理、气缸、气动控制装置的特、气动回路的组成。课型理论课 课时分配讲授360 分钟其他合计360 分钟教学方法、手段（教具）1、方法：讲授法、示范法。2、手段：多媒体课件教学过程（教学步骤与内容）液压系统是捣固车很重要的组成部分。液压传动相对于其他传动形式，具有结构简单、布局紧凑、输出能量大，体积小、反应灵敏，可进行无级调速、容易实现自动控制及过载保护、传动平稳、安全可靠、重量轻、寿命长、更换容易等优点。液压系统是由各种不同功能的液压元件组成的。液压元件可以分为动力元件、控制元件、辅助元件和液压油五大部分。动力元件：将机械能转变为液压能输出的元件，统称为液压泵。控制元件：控制元件有控制压力元件，如减压阀、溢流阀；流量控制元件，如节流阀、伺服阀；方向控制元件，如电磁阀等。控制元件能够控制液压系统所需要的力、速度、运动方向，使液压系统工作协调、平稳、可靠，组成液压系统的控制环节。执行元件：执行元件是将液压能转变为机械能，驱动机械机构运动，是液压系统输出力的环节，如液压油缸、液压马达。辅助元件：辅助元件是指各种管路及管接件、油箱、蓄能器、过滤器等。辅助元件是液压系统工作油液的储存、过滤和连通等的辅助件。液压油：液压油是液压系统传递能量的工作介质，液压油还能把系统中产生的热量带走，通过散热器传到大气中.08-32 型捣固车的整个液压系统由以下液压回路组成：1 油泵及振动油马达回路2捣固装置升降及捣固镐夹持液压回路。3捣固装置横移及夯拍器升降液压回路。4起拨道装置及作业走行油马达液压回路。1.液压泵的工作原理液压泵都是依靠密封容积变化的原理来进行工作的，故一般称为容积式液压泵图 6-2 为一单柱塞液压泵的工作原理图，图中柱塞 2 装在缸体 3 中形成一个密封容积 a，柱塞在弹簧 4 的作用下始终压紧在偏心...
