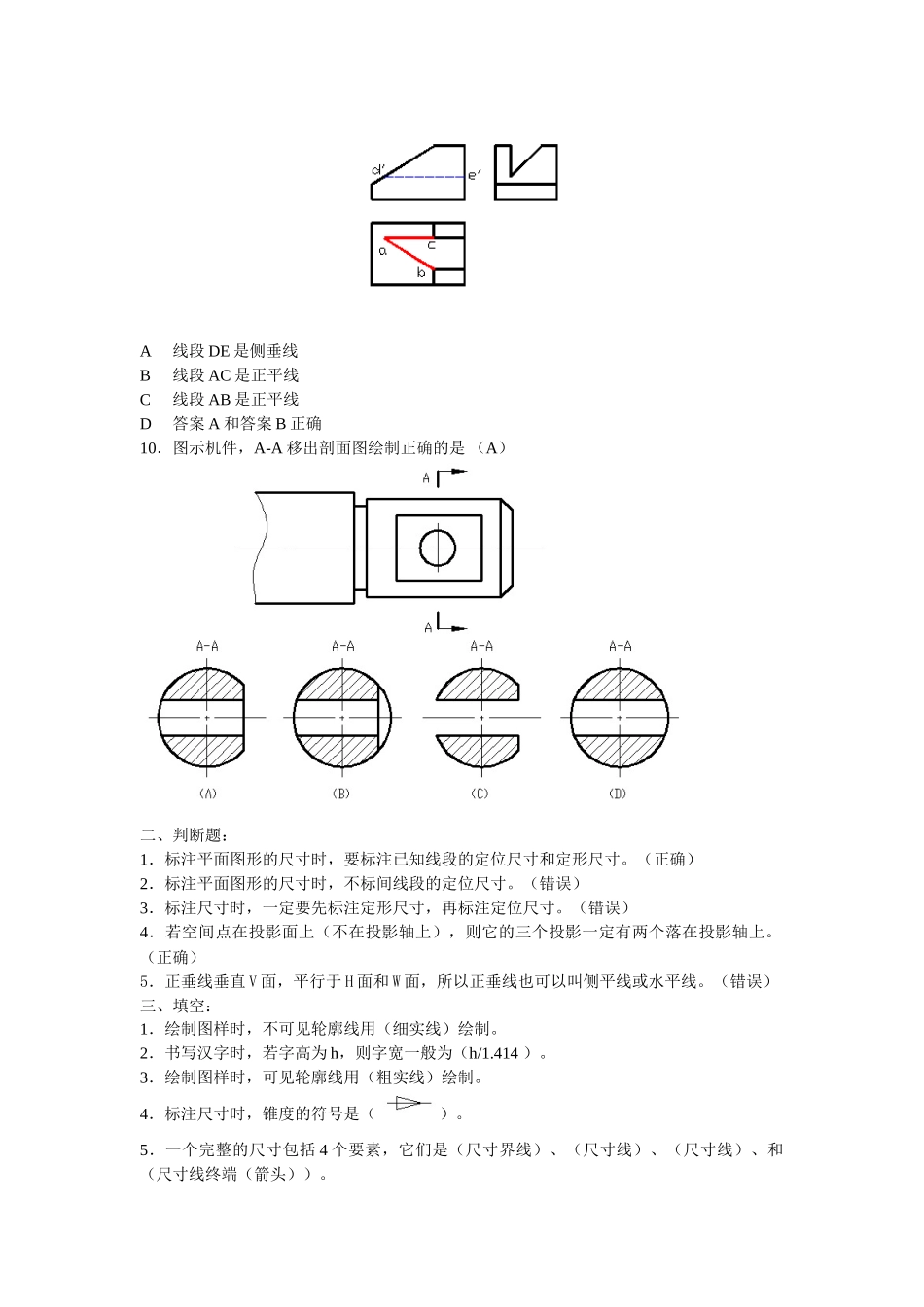

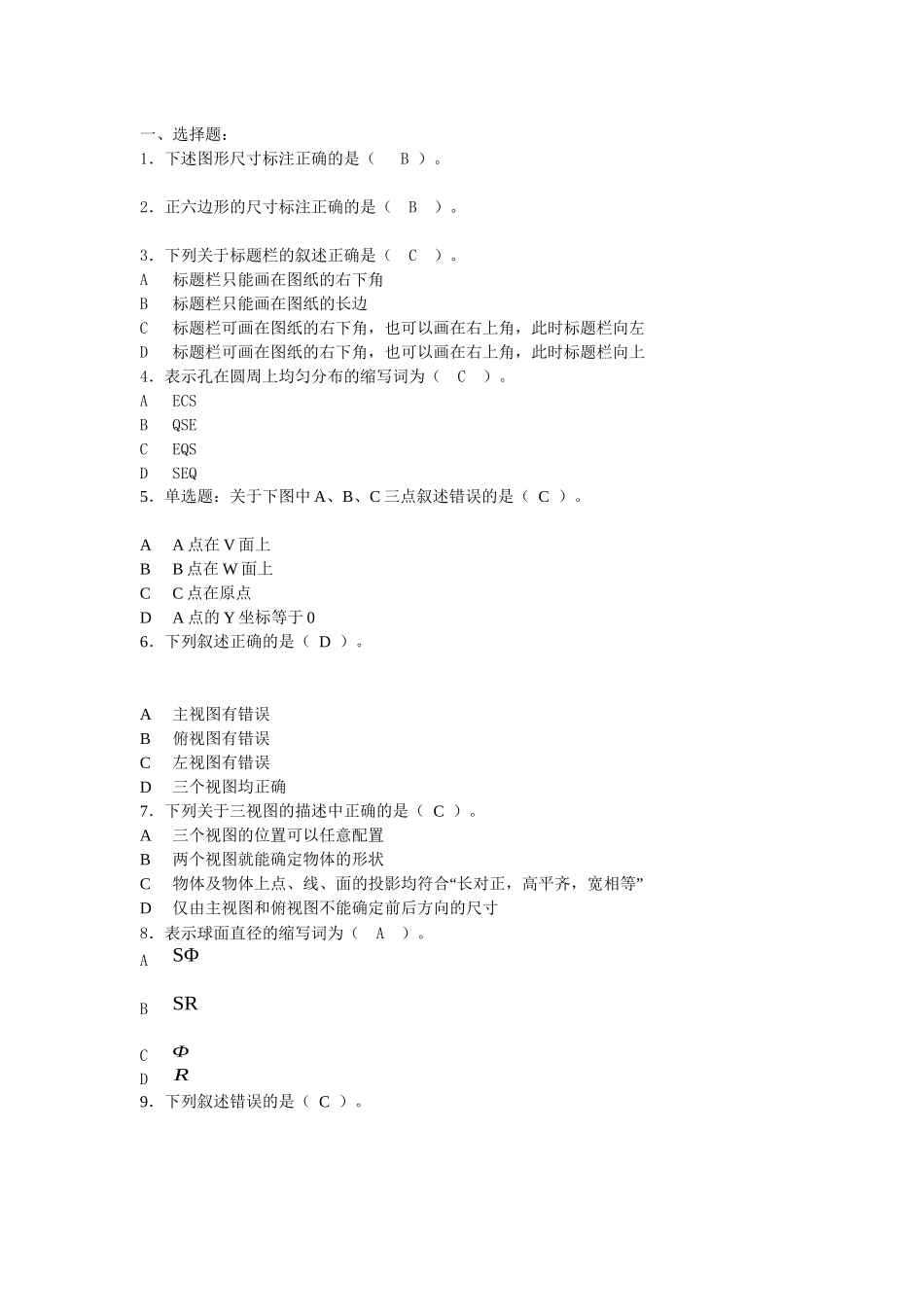

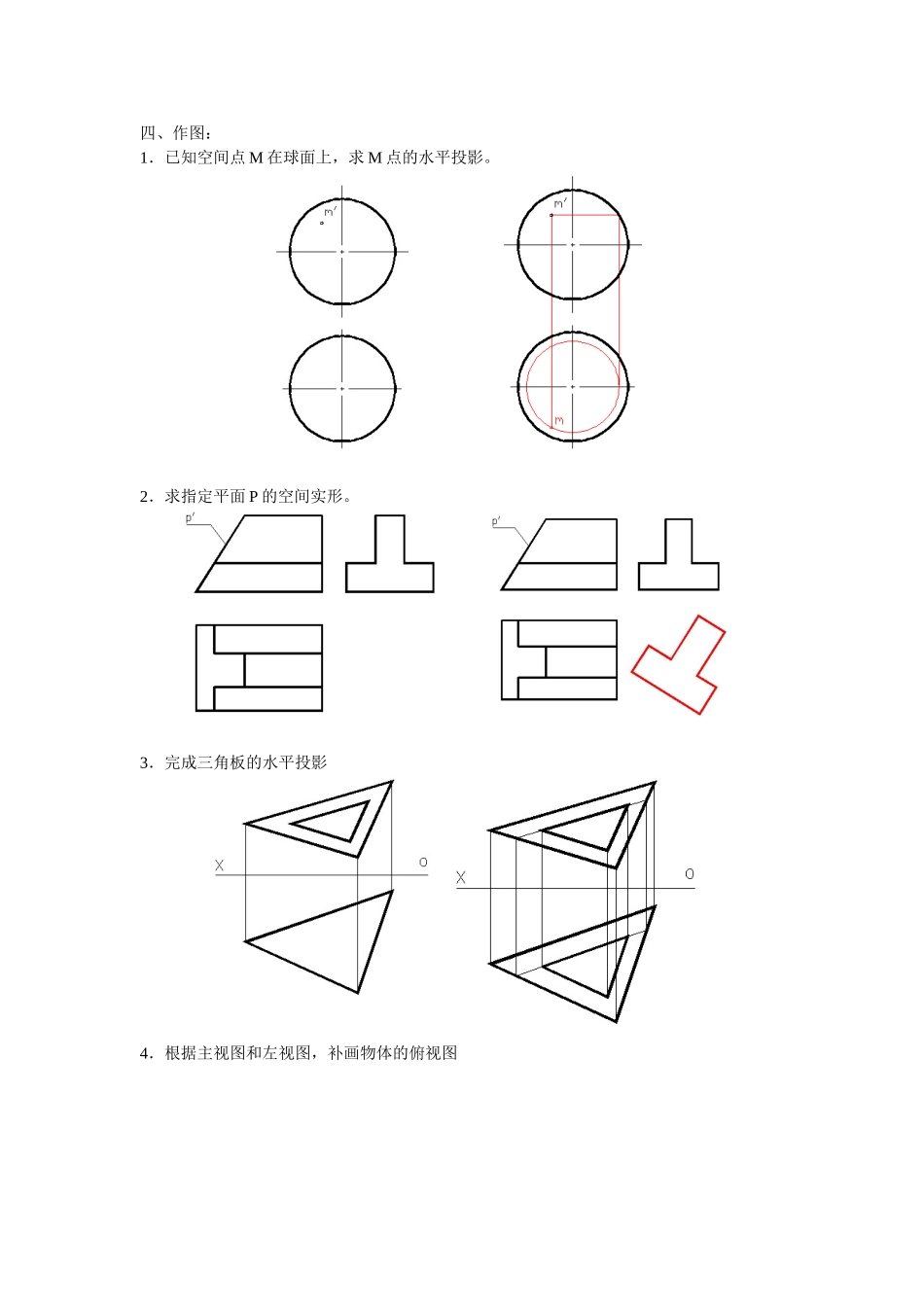

一、选择题：1．下述图形尺寸标注正确的是（ B ）。2．正六边形的尺寸标注正确的是（ B ）。3．下列关于标题栏的叙述正确是（ C ）。A标题栏只能画在图纸的右下角B标题栏只能画在图纸的长边C标题栏可画在图纸的右下角，也可以画在右上角，此时标题栏向左D标题栏可画在图纸的右下角，也可以画在右上角，此时标题栏向上4．表示孔在圆周上均匀分布的缩写词为（ C ）。AECSBQSECEQSDSEQ5．单选题：关于下图中 A、B、C 三点叙述错误的是（ C ）。AA 点在 V 面上BB 点在 W 面上CC 点在原点DA 点的 Y 坐标等于 06 ．下列叙述正确的是（ D ）。A主视图有错误B俯视图有错误C左视图有错误D三个视图均正确7 ．下列关于三视图的描述中正确的是（ C ）。A三个视图的位置可以任意配置B两个视图就能确定物体的形状C“”物体及物体上点、线、面的投影均符合 长对正，高平齐，宽相等D仅由主视图和俯视图不能确定前后方向的尺寸8．表示球面直径的缩写词为（ A ）。ASΦBSRCΦDR9 ．下列叙述错误的是（ C ）。A线段 DE 是侧垂线B线段 AC 是正平线C线段 AB 是正平线D答案 A 和答案 B 正确10．图示机件，A-A 移出剖面图绘制正确的是 （A）二、判断题：1．标注平面图形的尺寸时，要标注已知线段的定位尺寸和定形尺寸。（正确）2．标注平面图形的尺寸时，不标间线段的定位尺寸。（错误）3．标注尺寸时，一定要先标注定形尺寸，再标注定位尺寸。（错误）4．若空间点在投影面上（不在投影轴上），则它的三个投影一定有两个落在投影轴上。（正确）5．正垂线垂直 V 面，平行于 H 面和 W 面，所以正垂线也可以叫侧平线或水平线。（错误）三、填空：1．绘制图样时，不可见轮廓线用（细实线）绘制。2．书写汉字时，若字高为 h，则字宽一般为（h/1.414 ）。3．绘制图样时，可见轮廓线用（粗实线）绘制。4．标注尺寸时，锥度的符号是（）。5．一个完整的尺寸包括 4 个要素，它们是（尺寸界线）、（尺寸线）、（尺寸线）、和（尺寸线终端（箭头））。四、作图：1．已知空间点 M 在球面上，求 M 点的水平投影。 2．求指定平面 P 的空间实形。 3．完成三角板的水平投影4．根据主视图和左视图，补画物体的俯视图5 ．补全俯、左视图答案：6．已知左视图与俯视图，补画主视图。 7．将主视图画成半剖视图。
