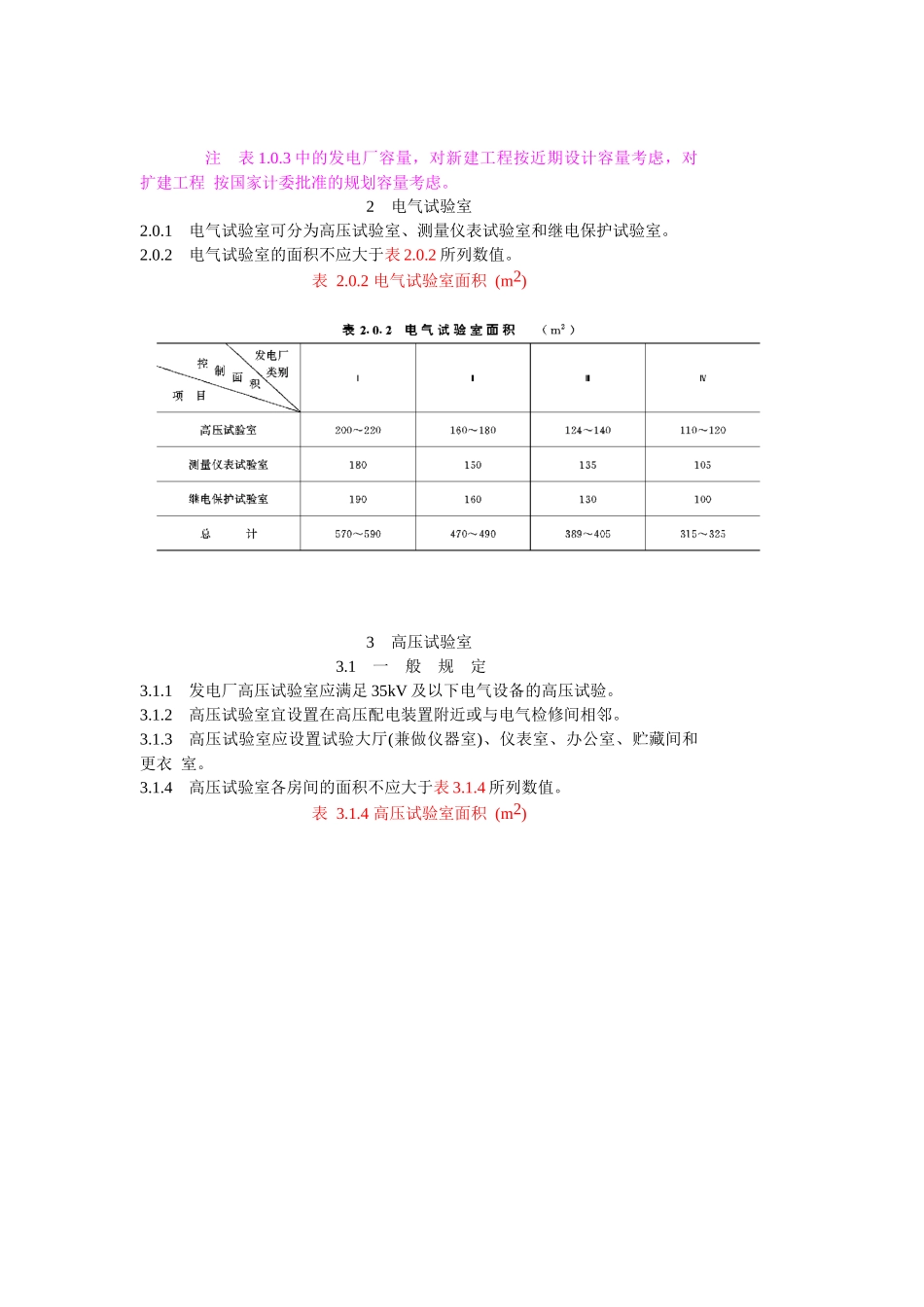

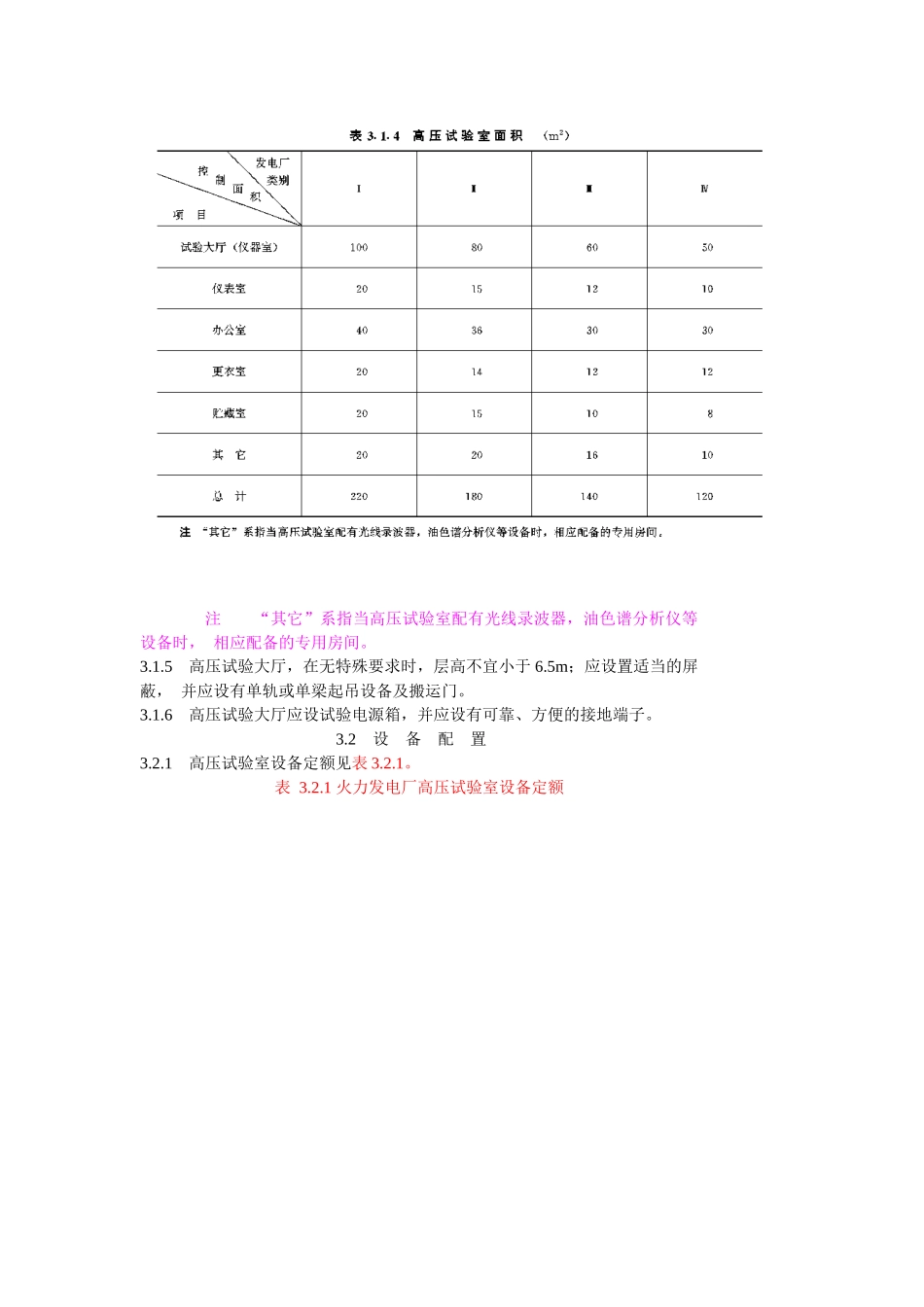

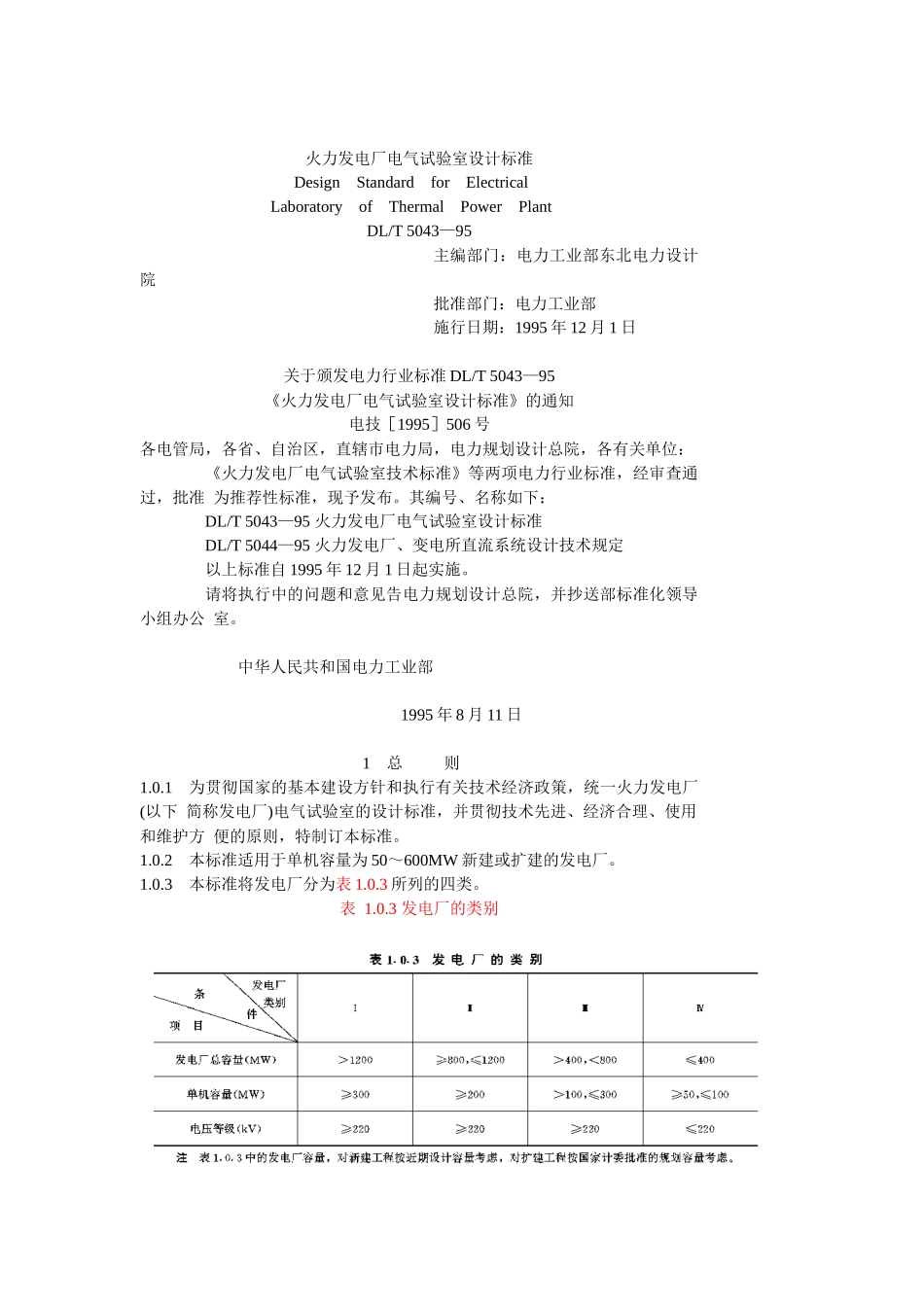

火力发电厂电气试验室设计标准 Design Standard for Electrical Laboratory of Thermal Power Plant DL/T 5043—95 主编部门：电力工业部东北电力设计院 批准部门：电力工业部 施行日期：1995 年 12 月 1 日 关于颁发电力行业标准 DL/T 5043—95 《火力发电厂电气试验室设计标准》的通知 电技［1995］506 号 各电管局，各省、自治区，直辖市电力局，电力规划设计总院，各有关单位： 《火力发电厂电气试验室技术标准》等两项电力行业标准，经审查通过，批准 为推荐性标准，现予发布。其编号、名称如下： DL/T 5043—95 火力发电厂电气试验室设计标准 DL/T 5044—95 火力发电厂、变电所直流系统设计技术规定 以上标准自 1995 年 12 月 1 日起实施。 请将执行中的问题和意见告电力规划设计总院，并抄送部标准化领导小组办公 室。 中华人民共和国电力工业部 1995 年 8 月 11 日 1 总 则 1.0.1 为贯彻国家的基本建设方针和执行有关技术经济政策，统一火力发电厂(以下 简称发电厂)电气试验室的设计标准，并贯彻技术先进、经济合理、使用和维护方 便的原则，特制订本标准。 1.0.2 本标准适用于单机容量为 50～600MW 新建或扩建的发电厂。 1.0.3 本标准将发电厂分为表 1.0.3 所列的四类。 表 1.0.3 发电厂的类别 注 表 1.0.3 中的发电厂容量，对新建工程按近期设计容量考虑，对扩建工程 按国家计委批准的规划容量考虑。 2 电气试验室 2.0.1 电气试验室可分为高压试验室、测量仪表试验室和继电保护试验室。 2.0.2 电气试验室的面积不应大于表 2.0.2 所列数值。 表 2.0.2 电气试验室面积 (m2) 3 高压试验室 3.1 一 般 规 定 3.1.1 发电厂高压试验室应满足 35kV 及以下电气设备的高压试验。 3.1.2 高压试验室宜设置在高压配电装置附近或与电气检修间相邻。 3.1.3 高压试验室应设置试验大厅(兼做仪器室)、仪表室、办公室、贮藏间和更衣 室。 3.1.4 高压试验室各房间的面积不应大于表 3.1.4 所列数值。 表 3.1.4 高压试验室面积 (m2) 注 “其它”系指当高压试验室配有光线录波器，油色谱分析仪等设备时， 相应配备的专用房间。 3.1.5 高压试验大厅，在无特殊要求时，层高不宜小于 6.5m；应设置适当的屏蔽， 并应设有单轨或单梁起吊设备及搬运门。 3.1.6 高压试验大厅应设试验电源箱，并应设有可靠、方便的接地端子。 3.2 设 备 配...
