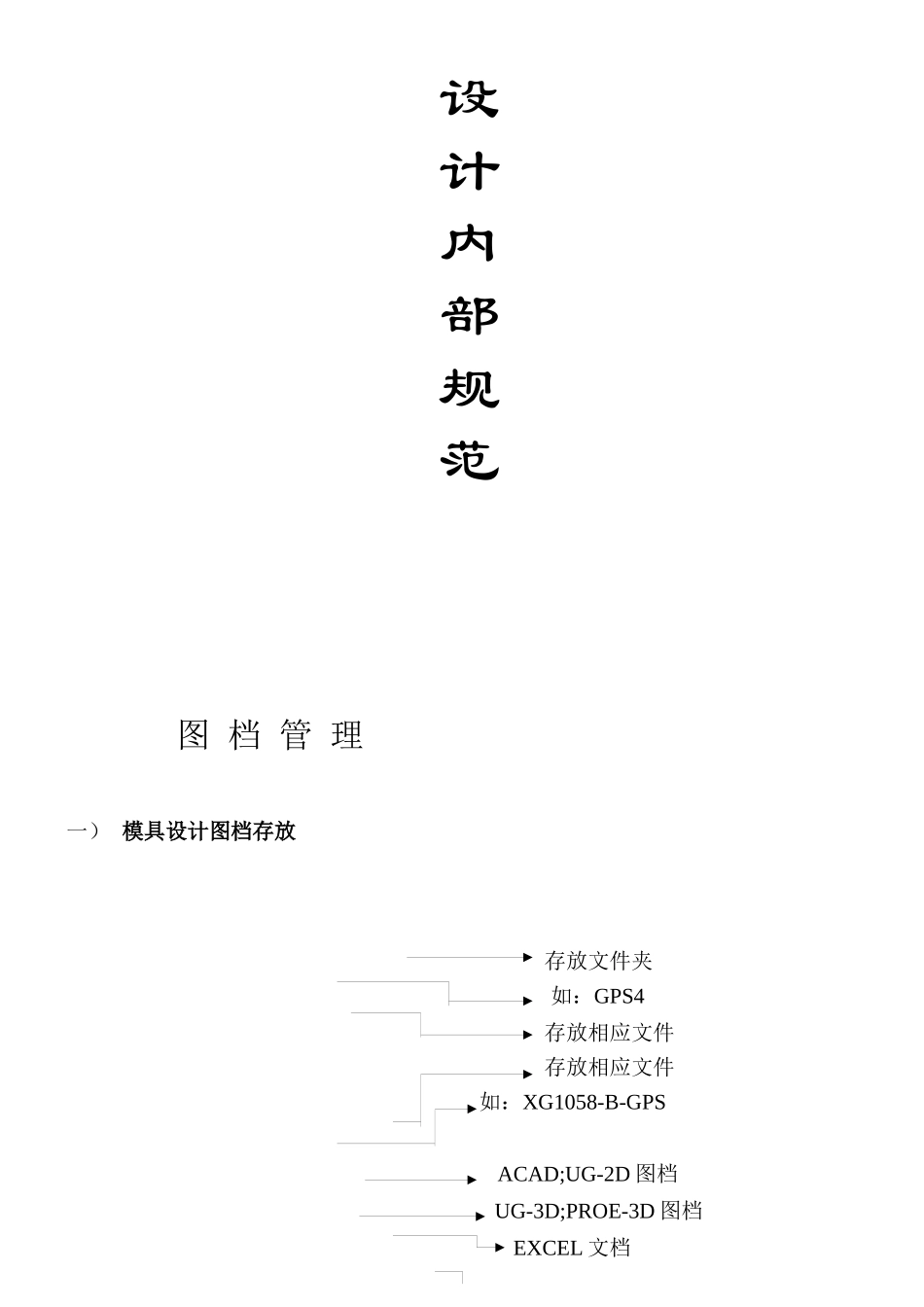

某塑胶工业有限公司模具设计内部规范_第2页
2/15

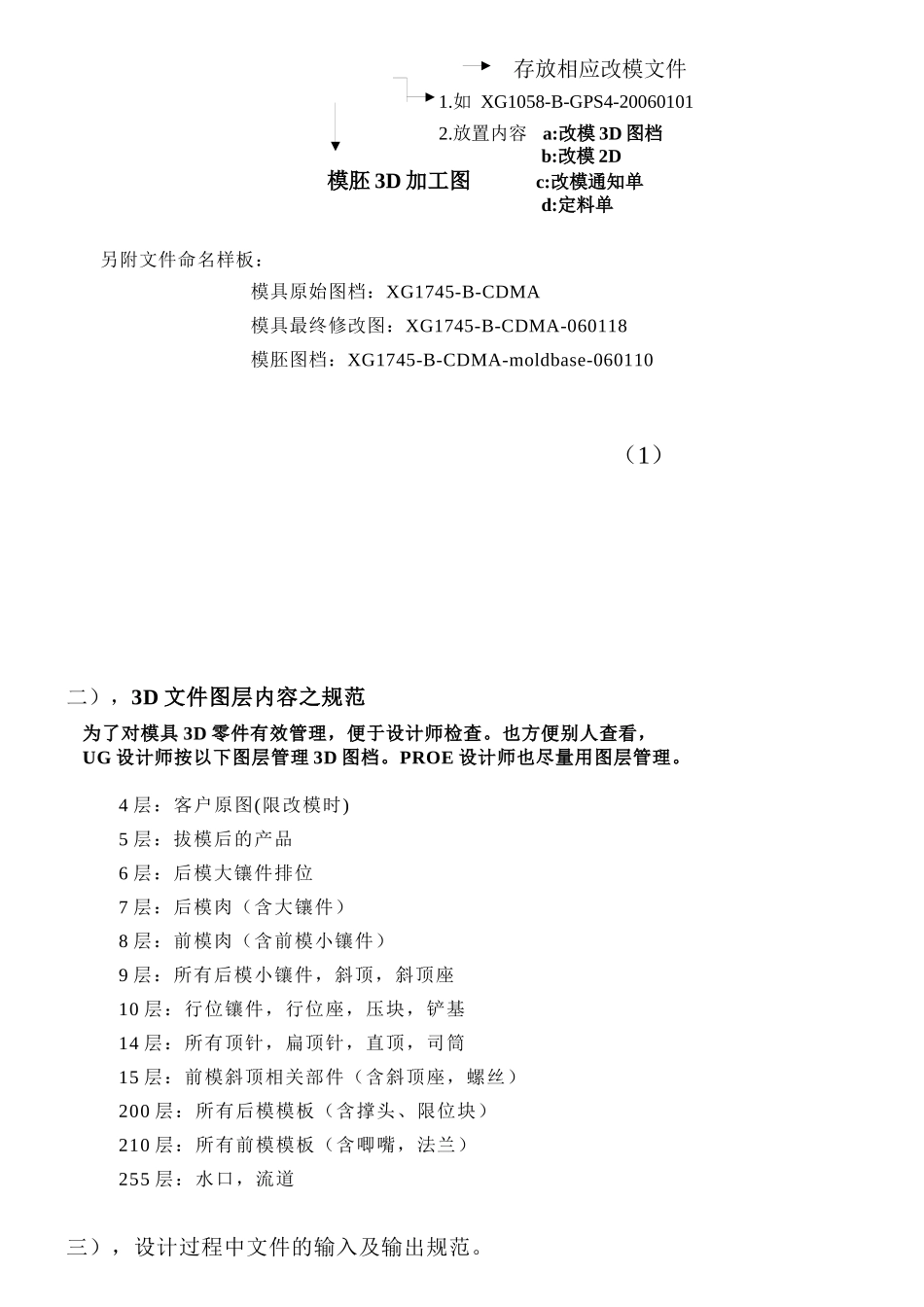

某塑胶工业有限公司模具设计内部规范_第3页
3/15
 更多资料请访问.(.....)更多企业学院:...../Shop/《中小企业管理全能版》183 套讲座+89700 份资料...../Shop/40.shtml《总经理、高层管理》49 套讲座+16388 份资料...../Shop/38.shtml《中层管理学院》46 套讲座+6020 份资料 ...../Shop/39.shtml《国学智慧、易经》46 套讲座...../Shop/41.shtml《人力资源学院》56 套讲座+27123 份资料...../Shop/44.shtml《各阶段员工培训学院》77 套讲座+ 324 份资料...../Shop/49.shtml《员工管理企业学院》67 套讲座+ 8720 份资料...../Shop/42.shtml《工厂生产管理学院》52 套讲座+ 13920 份资料...../Shop/43.shtml《财务管理学院》53 套讲座+ 17945 份资料 ...../Shop/45.shtml《销售经理学院》56 套讲座+ 14350 份资料...../Shop/46.shtml《销售人员培训学院》72 套讲座+ 4879 份资料...../Shop/47.shtml 璇瑰塑胶工业(深圳)有限公司 模具设计部 模具设计内部规范 图 档 管 理一) 模具设计图档存放存放文件夹如:GPS4存放相应文件存放相应文件如:XG1058-B-GPSACAD;UG-2D 图档UG-3D;PROE-3D 图档EXCEL 文档存放相应改模文件1.如 XG1058-B-GPS4-200601012.放置内容 a:改模 3D 图档b:改模 2D模胚 3D 加工图 c:改模通知单d:定料单另附文件命名样板:模具原始图档:XG1745-B-CDMA模具最终修改图:XG1745-B-CDMA-060118模胚图档:XG1745-B-CDMA-moldbase-060110(1)二),3D 文件图层内容之规范 为了对模具 3D 零件有效管理,便于设计师检查。也方便别人查看, UG 设计师按以下图层管理 3D 图档。PROE 设计师也尽量用图层管理。4 层:客户原图(限改模时)5 层:拔模后的产品6 层:后模大镶件排位7 层:后模肉(含大镶件)8 层:前模肉(含前模小镶件)9 层:所有后模小镶件,斜顶,斜顶座10 层:行位镶件,行位座,压块,铲基14 层:所有顶针,扁顶针,直顶,司筒15 层:前模斜顶相关部件(含斜顶座,螺丝)200 层:所有后模模板(含撑头、限位块)210 层:所有前模模板(含唧嘴,法兰)255 层:水口,流道三),设计过程中文件的输入及输出规范。3.1 设计师根据组长提供的取图路径亲自到 Ftp-server:Mujun 服务器中拿最新的开模 3D 产品图进行模具设计。在设计过程中如客户产品有变更要注意及时更新。3.2 设计完成后,及时把最新的模具 3D 图发给 CNC 和线割,并在组长处拿《模具设计部电子档案签收表》做好签收工作...
